Moduły HLK-LD2410B oraz HLK-LD2410C to zaawansowane moduły wykrywania obecności człowieka o częstotliwości 24 GHz opracowane przez Hi-Link. Moduły te wykorzystują technologię radaru z modulacją częstotliwości fali ciągłej (FMCW), aby dokładnie wykrywać cele ludzkie w wyznaczonej przestrzeni, co czyni je odpowiednimi do różnych zastosowań w inteligentnym domu i systemach bezpieczeństwa. Chociaż oba moduły mają podstawowe funkcje, wykazują wyraźne różnice, które warto przeanalizować. To porównanie przedstawia kluczowe różnice w konstrukcji, funkcjach i konkretnych zastosowaniach związanych z każdym modułem.
Zarówno HLK-LD2410B, jak i HLK-LD2410C wykazują zaawansowane możliwości wykrywania obecności człowieka w paśmie 24 GHz, co czyni je odpowiednimi do różnorodnych zastosowań wewnętrznych. Główne różnice między tymi dwoma modelami dotyczą ich wymiarów, rozstawu pinów oraz ogólnej kompaktowości. Konkretnie, LD2410B oferuje większą elastyczność projektową, co czyni go szczególnie odpowiednim do zastosowań na większą skalę, z rozstawem pinów wynoszącym 1,27 cala. Natomiast LD2410C został zaprojektowany z myślą o kompaktowości, lepiej spełniając wymagania zastosowań, gdzie miniaturyzacja i estetyczna integracja są kluczowe, z rozstawem pinów wynoszącym 2,54 cala.
Technologia podstawowa i funkcje:
Oba moduły wykorzystują te same podstawowe zasady i technologię:
-
Technologia radarowa: Zarówno LD2410B, jak i LD2410C są oparte na technologii radarowej FMCW, która pozwala im wykrywać obecność człowieka z dużą precyzją. Potrafią identyfikować zarówno ruchome, jak i nieruchome ciała ludzkie, a nawet wykrywać subtelne ruchy, takie jak siedzenie czy leżenie.
-
Maksymalny zasięg wykrywania: Oba moduły oferują maksymalny zasięg wykrywania wynoszący 5 metrów, z rozdzielczością odległości wynoszącą 0,75 metra. Zapewnia to dokładne wykrywanie i pozycjonowanie obecności człowieka w środowiskach wewnętrznych.
-
Interfejs wyjściowy: Oba moduły obsługują wyjścia GPIO i UART dla łatwej integracji z innymi systemami, a oba są plug-and-play, wymagając minimalnej konfiguracji.
-
Zasilanie napięciem: Oba obsługują szeroki zakres napięcia od 5V do 12V dla elastycznej integracji zasilania.
-
Adaptacyjność środowiskowa: Oba modele wykazują solidną wydajność w zmieniających się warunkach środowiskowych (takich jak temperatura, wilgotność i światło), zapewniając stałą pracę nawet w wymagających warunkach wewnętrznych.
Kluczowe różnice:
| Funkcja | HLK-LD2410B | HLK-LD2410C |
| Rozmiar | 7mm x 35mm (kompaktowy) | 16mm x 22mm (mniejszy i bardziej kompaktowy) |
| Kąt detekcji | ±60 stopni | |
| Narzędzie konfiguracyjne | Dostępne narzędzie do konfiguracji wizualnej | |
| Projekt | Dłuższy projekt (więcej miejsca na niestandardowe projekty) | Kompaktowy i mniejszy dla bardziej elastycznej integracji |
| Metody instalacji | Montaż sufitowy lub ścienny | |
| Regulacje czułości i zakresu | Wielopoziomowe regulacje czułości i zakresu odległości | |
| Docelowe zastosowania | Sterowanie oświetleniem wewnętrznym, inteligentne domy, bezpieczeństwo, ochrona, oszczędność energii | Te same zastosowania co LD2410B z naciskiem na kompaktową integrację przestrzenną |
Kluczowe zalety każdego modelu:
HLK-LD2410B:
-
Większy projekt: LD2410B ma nieco większy rozmiar, co może oferować większą elastyczność projektową dla konkretnych zastosowań, gdzie dostępna jest większa przestrzeń fizyczna.
-
Idealny do tradycyjnych instalacji: Jego większy rozmiar może być korzystny dla niektórych instalacji, które nie stawiają na minimalizację rozmiaru.
-
Wysoka wszechstronność: LD2410B jest nadal kompaktowy, ale oferuje większy format, który może być łatwiejszy do obsługi w projektach wymagających nieco więcej miejsca fizycznego do integracji.

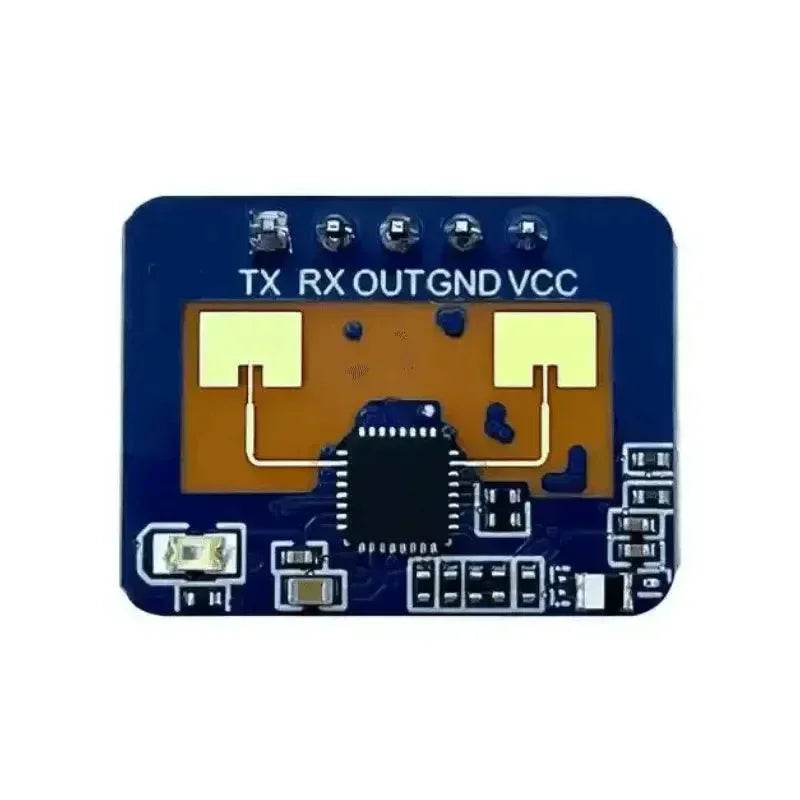

HLK-LD2410C:
-
Kompaktowy format: LD2410C jest bardziej kompaktowy i mniejszy, co czyni go idealnym do zastosowań, gdzie rozmiar ma kluczowe znaczenie, takich jak systemy wbudowane lub ciasne przestrzenie.
-
Ulepszona estetyka: Mniejszy rozmiar pozwala na lepszą integrację estetyczną, szczególnie gdy moduł musi być ukryty w urządzeniu bez kompromisów w wydajności.
-
Zwiększona elastyczność: Jego kompaktowy rozmiar sprawia, że LD2410C jest bardziej wszechstronny do instalacji w środowiskach, gdzie występują ograniczenia przestrzenne.
Zalety rozwiązania dla obu modułów:
-
Wykrywanie ciała ludzkiego: Zarówno LD2410B, jak i LD2410C posiadają zdolność wykrywania zarówno ruchomych, jak i nieruchomych ciał ludzkich, a także wykrywania subtelnych ruchów, takich jak
-
Adaptacyjność środowiskowa: Oba moduły zostały zaprojektowane tak, aby efektywnie działać w środowiskach charakteryzujących się różnorodnymi warunkami, w tym temperaturą, jasnością, wilgotnością i poziomem światła. To podejście projektowe zapewnia ich nieprzerwaną skuteczność w różnych zastosowaniach w rzeczywistych warunkach.
-
Estetyczna integracja: Oba moduły wykazują doskonałe zdolności penetracji obudowy, co umożliwia ich ukrycie w urządzeniach bez konieczności zmiany zewnętrznej powierzchni. Ta cecha zwiększa estetyczny wygląd finalnego produktu.
-
Elastyczne ustawienia wykrywania i czułości: Oba modele oferują użytkownikom możliwość modyfikacji odległości wykrywania, regulacji czułości w różnych odstępach oraz konfigurowania czasów opóźnień, co umożliwia dostosowane ustawienia do konkretnych zastosowań.
Zastosowania obu modeli:
-
Czujnik ruchu ciała ludzkiego do sterowania światłem:
-
Oba moduły automatycznie wykrywają obecność człowieka i mogą sterować systemami oświetleniowymi, co jest idealne dla inteligentnych domów, biur, przestrzeni publicznych lub dowolnego systemu oświetlenia sterowanego czujnikami.
-
Ekran reklamowy - wybudzanie:
-
Moduły mogą aktywować ekrany reklamowe lub inne urządzenia elektroniczne, gdy osoba wejdzie w zasięg wykrywania, poprawiając efektywność energetyczną i interakcję z użytkownikiem.
-
Życie Bezpieczeństwo Ochrona:
-
Oba modele mogą zapobiegać działaniu niebezpiecznego sprzętu, takiego jak lampy UV, gdy w pobliżu znajdują się ludzie, chroniąc użytkowników przed przypadkową ekspozycją.
-
Inteligentne Bezpieczeństwo:
-
Oba moduły zapewniają śledzenie w czasie rzeczywistym obecności ludzi do wykorzystania w systemach bezpieczeństwa, takich jak detekcja włamań lub monitorowanie stref zagrożenia.
-
Efektywność energetyczna:
-
Moduły pomagają automatycznie wyłączać urządzenia takie jak klimatyzatory czy telewizory, gdy nikogo nie ma w pobliżu, oszczędzając energię i zwiększając bezpieczeństwo.
