Ontdek de native functies en toepassingen van het M5Stack Dial-product. Klik op onderstaande link voor een exclusief voorproefje!
Wat weet u over M5Stack Dial? – OpenELAB
M5Dial is een innovatieve slimme knopmodule die een roterende encoder en een geïntegreerd display combineert voor een breed scala aan interactieve toepassingen. M5Dial biedt een handige programmeerinterface die een breed scala aan ontwikkelomgevingen ondersteunt om ontwikkelaars te helpen creatieve projecten te realiseren.
- Rotary Encoder: registreert nauwkeurig de positie en richting van de knop, waardoor de interactie wordt verbeterd voor het aanpassen van het volume, de helderheid en het bedienen van thuistoepassingen zoals verlichting en airconditioning.
- Hoofdcontroller (M5StampS3): Gebaseerd op ESP32-S3-chip, ondersteunt Wi-Fi, SPI, I2C, UART, ADC en bevat 8 MB Flash-opslag.
- Ingebouwd beeldscherm: toont verschillende interactiekleuren en effecten.
- RFID-detectie: herkent RFID-kaarten en tags op 13,56 MHz voor toegangscontrole, identiteitsverificatie en betalingen.
- Extra functies: Geïntegreerde zoemer en fysieke knop voor geluidsmeldingen en wekbewerkingen.
- Uitbreidingsinterfaces: twee PORTA en PORTB interfaces voor I2C- en GPIO-apparaatverbindingen.
1x M5Dial
Slimme woningbediening
Internet der Dingen Project
Toegangscontrolesysteem
industriële controle
Bronnen | Parameters |
---|---|
MCU | ESP32-S3@Xtensa LX7, 8M-FLASH, WIFI, OTG/CDC-functie |
Spanningsinvoerspectrum | 6-36V |
Schermdriver | GC9A01 1,28 Inch 240x240px |
Aanraakdriver | FT3267 |
RFID | WS1850S |
Stand-bystroom (stand-bystroom op batterijen) | DC4.2V/1.9uA |
Werkende stroom | DC6V voeding : DC6V/140,6mA DC12V voeding: DC12V/82.5mA DC36V voeding: DC36V/28.1mA |
Product grootte | 45*45*32,3mm |
Pakketgrootte | 163*120*59mm |
productgewicht | 46.6g |
pakket gewicht | 83.83g |
Allereerst moeten we een M5Burner downloaden
M5Burner voor Windows: downloaden
M5Burner voor MacOS: downloaden
M5Burner voor Linux: downloaden

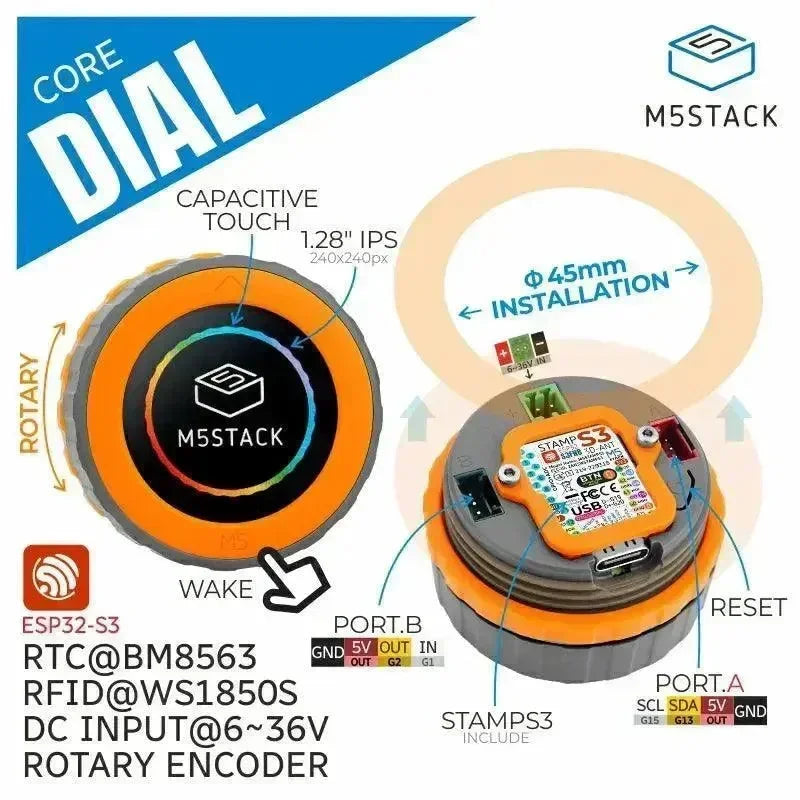

De M5Dial is een veelzijdig embedded ontwikkelbord ontworpen voor verschillende smart home control-toepassingen. Het is uitgerust met een rond TFT-aanraakscherm van 1,28 inch, een roterende encoder, een RFID-detectiemodule, een RTC-circuit, een zoemer en knoppen onder het scherm, waardoor gebruikers gemakkelijk een breed scala aan innovatieve projecten kunnen creëren.
Het hart van de M5Dial wordt gevormd door de M5StampS3, een micromodule gebaseerd op de ESP32-S3-chip, bekend om zijn hoge prestaties en laag stroomverbruik. Het ondersteunt Wi-Fi en verschillende randinterfaces zoals SPI, I2C, UART en ADC. De M5StampS3 bevat ook 8 MB on-chip flash, waardoor gebruikers voldoende opslagruimte hebben.
Een van de opvallende kenmerken van de M5Dial is de roterende encoder, die nauwkeurig de positie en richting van de draaiknop volgt, waardoor de interactieve ervaring wordt verbeterd. Gebruikers kunnen de draaiknop gebruiken om instellingen zoals volume, helderheid en menuopties aan te passen, of om thuistoepassingen zoals verlichting, airconditioning en gordijnen te bedienen. Het geïntegreerde scherm maakt verschillende interactiekleuren en effecten mogelijk.
Met zijn compacte en lichtgewicht ontwerp is de M5Dial geschikt voor diverse embedded toepassingen. Of het nu gaat om het besturen van huishoudelijke apparaten in het smart home-domein of het bewaken en besturen van systemen in de industriële automatisering, de M5Dial kan eenvoudig worden geïntegreerd om intelligente besturings- en interactiemogelijkheden te bieden.
De M5Dial bevat ook RFID-detectie, waardoor RFID-kaarten en tags kunnen worden herkend die werken op 13,56 MHz. Deze functie kan worden gebruikt voor toepassingen zoals toegangscontrole, identiteitsverificatie en betalingen. Bovendien is de M5Dial uitgerust met een RTC-circuit om de tijd en datum nauwkeurig bij te houden, een ingebouwde zoemer voor geluidsmeldingen en een fysieke knop voor wekfuncties.
De M5Dial biedt veelzijdige voedingsopties om aan verschillende behoeften te voldoen. Het accepteert een breed scala aan ingangsspanningen, van 6-36V DC, en beschikt over een batterijpoort met een ingebouwd laadcircuit voor naadloze aansluiting op externe lithiumbatterijen. Gebruikers kunnen de M5Dial van stroom voorzien via USB-C, de DC-interface of een externe batterij, voor gemak onderweg. De M5Dial bevat ook twee PORTA- en PORTB-interfaces, die de uitbreiding van I2C- en GPIO-apparaten ondersteunen. Gebruikers kunnen via deze interfaces verschillende sensoren, actuatoren, displays en andere randapparatuur aansluiten, waardoor meer functionaliteit en mogelijkheden worden toegevoegd.
