Wat is het nut van de M5Stack Dial?

Wat is M5Dial

De M5Dial is een veelzijdige embedded ontwikkelbord, speciaal ontworpen voor slimme huisbesturingsapplicaties. Het beschikt over een 1,28 inch rond TFT-aanraakscherm, een draaiknop, een RFID-detectiemodule, een RTC-circuit, een zoemer en knoppen onder het scherm.

In het hart van de M5Dial bevindt zich de M5StampS3, een micro-module gebaseerd op de ESP32-S3 chip, bekend om zijn hoge prestaties en laag energieverbruik. Dit apparaat ondersteunt Wi-Fi en diverse randapparatuurinterfaces, waaronder SPI, I2C, UART en ADC.

Een opvallend kenmerk van de M5Dial is de draaiknop, waarmee gebruikers instellingen kunnen aanpassen zoals volume, helderheid en menu-opties, of huistoepassingen kunnen bedienen zoals verlichting en airconditioning. Het bevat ook een RFID-lezer voor toepassingen zoals toegangscontrole en identiteitsverificatie.

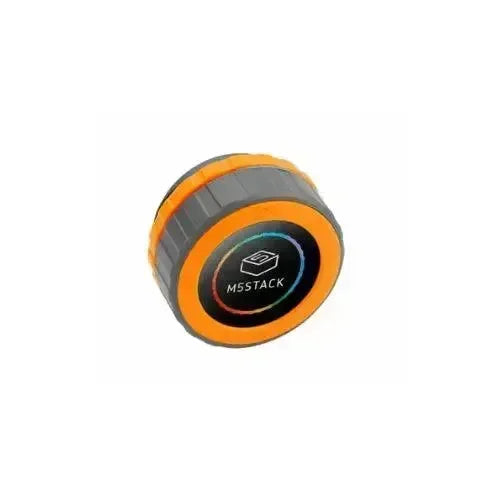

M5Stack M5Dial

Bekijk product

Hoe te beginnen met M5Dial

Download eerst de M5Burner:

M5Burner voor Windows

M5Burner voor MacOS

M5Burner voor Linux

Open de M5Burner en klik op DIAL, download de demo die je wilt:

Om de downloadmodus te activeren, houdt u de G0-knop op StampS3 ingedrukt voordat u het apparaat inschakelt, en laat u deze los nadat het is ingeschakeld.

Veel plezier met je M5Dial

M5Stack Dial Aangepaste Component voor Home Assistant

Meer informatie over de M5Stack M5Dial

Deze component verandert de M5Stack M5Dial in een universele afstandsbediening voor Home Assistant.

De momenteel ondersteunde entiteiten zijn:

Klimaat
Omslag
Ventilator
Licht
Schakelaar
Media Speler
Vergrendel

Voorbeeldconfiguratie

Gerelateerde code

Vervangingen

In substituties moeten ze worden gespecificeerd. De draadloze netwerkverbinding moet volledig worden geconfigureerd via de normale sectie, of als alternatief kunt u eenvoudig de WLAN SSID en het WLAN-wachtwoord specificeren in de substituties.

naam De hostnaam van het apparaat. (standaard: m5-dial)

wifi_ssid De hostnaam van het apparaat. (standaard: !secret wifi_ssid)

wifi_password De hostnaam van het apparaat. (standaard: !secret wifi_password)

Algemene Attributen

naam Stelt de naam van de component in.

screenOffTime (optioneel) (Standaard: 30000) Geeft aan na hoeveel milliseconden het scherm automatisch uitschakelt.

rotaryStepWidth (optioneel) (Standaard: 10) Geeft de algemene stapgrootte aan waarmee de waarde per stap verandert bij gebruik van de roterende encoder. De hier ingestelde waarde geldt voor alle modi waarin geen andere stapgrootte is gespecificeerd.

longPressDuration (optioneel) (Standaard: 1200) Geeft de duur aan, in milliseconden, waarna een knopdruk als een lange druk wordt beschouwd.

lettertype (optioneel) (Standaard: FreeSans12pt7b) Geeft het te gebruiken lettertype aan. Alle beschikbare lettertypen zijn gedefinieerd in een map in globals.h.

font_factor (optioneel) (Standaard: 1) Geeft de factor aan die op de lettergrootte moet worden toegepast. Geldige waarden: 0,1 - 10,0

apparaten

Onder Apparaten worden alle entiteiten gespecificeerd die met de M5 Dial moeten worden bediend.

De entiteiten worden gespecificeerd in afzonderlijke lijsten per apparaattype (domein) zoals lampen, schakelaars, afdekkingen, enz.

Lichten

entity Geeft de Light Entity ID van Home Assistant op die moet worden bestuurd.

naam De naam van de entiteit die op het scherm wordt weergegeven.

modi (optioneel)

inschakelen (Standaard: false) Instelling op true activeert de modus voor de entiteit.

rotary_step_width (optioneel) Geeft de algemene stapgrootte aan waarmee de waarde per stap verandert bij gebruik van de draaiknop. De hier ingestelde waarde overschrijft de algemene instelling en geldt alleen voor de helderheidsmodus van deze lichtentiteit. Geldige waarden: 1 - 100

RGB_modus

inschakelen (Standaard: false) Instellen op true activeert de modus voor de entiteit.

rotary_step_width (optioneel) Geeft de algemene stapgrootte aan waarmee de waarde per stap verandert bij gebruik van de draaiknop. De hier ingestelde waarde overschrijft de algemene instelling en geldt alleen voor de kleurselectiemodus van deze lichtentiteit. Geldige waarden: 1 - 100

De M5Dial heeft een compact formaat en lichtgewicht ontwerp, waardoor het ideaal is voor een breed scala aan ingebedde toepassingen. Of je nu huishoudelijke apparaten in een slim huis bedient of systemen in industriële automatisering bewaakt en beheert, de M5Dial kan naadloos worden geïntegreerd om intelligente besturings- en interactiemogelijkheden te bieden. Hopelijk kun je meer van je eigen projecten doen met de M5Dial!
