Chapeau Waveshare RM500U-CNV Raspberry PI 5G/4G/3G

Prix en solde €139,00

📦 Location of the warehouse: China

Ajouter à la liste de souhaits Ajouter à la comparaison

Free shipping for you

Free Shipping from 30€ in Germany, 50€ in the EU!

Trustpilot rating: 4/5

Thank you for your support - rate us on Trustpilot!

Visa
PayPal
Mastercard
American Express
Shop Pay
Waveshare RM500U-CNV Raspberry PI 5G/4G/3G Hat - OpenELAB

Chapeau Waveshare RM500U-CNV Raspberry PI 5G/4G/3G

€139,00


HAT RM500x / RM502x 5G pour Raspberry Pi, quatre antennes LTE-A, multibande, compatible 5G/4G/3G
Chapeau Raspberry Pi RM500x / RM502x 5G

Prend en charge 5G/4G/3G



* à titre de référence uniquement, la carte Raspberry Pi n'est PAS incluse

Aperçu des fonctionnalités
  • Intègre des protocoles réseau étendus, avec prise en charge de plusieurs pilotes et logiciels, compatible avec différents systèmes d'exploitation, notamment Windows/Linux/Android
  • Port USB 3.1 (compatible USB 2.0) pour la connexion à un PC, un Raspberry Pi ou une carte hôte Jetson Nano afin de permettre une communication 5G à haut débit
  • Emplacement M.2 B KEY standard, compatible avec différents modules 5G : séries RM500U-CNV / RM500Q-GL / RM500Q-AE / RM502Q-AE
  • Broche de contrôle UART, PWR et RST intégrée, traducteur de niveau de tension intégré, activé via un commutateur DIP, pour une utilisation avec des hôtes comme Raspberry Pi ou Arduino
  • Connecteur USB-C intégré, activé via un commutateur, pour connecter une alimentation autonome pour le module, permet plus de charges, une alimentation stable et flexible
  • Interrupteur marche/arrêt de l'alimentation intégrée, bouton de réinitialisation et indicateur LED, facile à allumer/éteindre le module ou à surveiller l'état de fonctionnement
  • 2x emplacement pour carte SIM, double carte en veille simple, commutable via la commande AT
  • Circuit d'alimentation à haut rendement, courant de sortie jusqu'à 3 A

Prend en charge les réseaux 5G/4G/3G

Prise en charge 5G NSA (co-réseau 4G et 5G) et SA (réseau séparé 5G)
Prise en charge d'Internet 4G/3G

* Le diagramme des bandes de fréquences ci-dessus est uniquement à titre de référence, veuillez confirmer les bandes prises en charge en fonction de votre fournisseur de services local.

Prise en charge multi-systèmes, facile à utiliser

Prend en charge Windows/Linux/Android...

Branchez-le simplement sur le port USB, effectuez une configuration simple, la connexion réseau 5G haut débit sera prête à l'emploi

Exemples de connexion

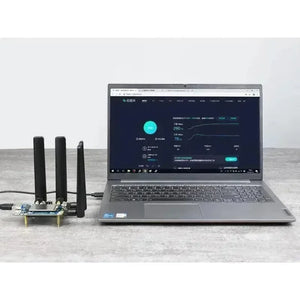

Pour les PC Windows ou la série Jetson Nano, utilisez un câble USB
Pour Raspberry Pi 5/4B/3B+ ou CM4-IO-BASE-A/B, utilisez l'adaptateur USB spécialement conçu

se connecter avec Raspberry Pi 5



se connecter avec Raspberry Pi 4B



se connecter avec Raspberry Pi 3B+



se connecter avec Base d'E/S CM4


Communication dans le Cloud
GNSS multi-constellation de haute précision

Prend en charge GPS, Beidou, Glonass, Galileo

Remarque : GNSS n'est pas disponible pour le module RM500U-CNV.

En-tête GPIO 40 broches Raspberry Pi standard

Compatible avec la série Raspberry Pi et Jetson Nano, conception empilable pour plus de chapeaux

* à titre de référence uniquement, veuillez consulter la section Contenu de l'emballage pour la liste exacte des pièces.

Ventilateur de refroidissement à grande vitesse

Meilleure dissipation thermique pour le Raspberry Pi et le module 5G

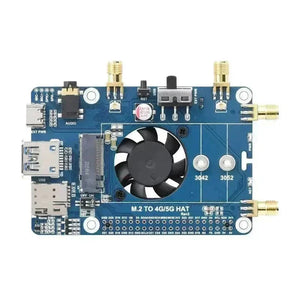

Qu'est-ce qu'il y a à bord
  1. En-tête GPIO du Raspberry Pi
    pour la connexion avec Raspberry Pi
  2. Interrupteurs DIP
    Active le contrôle de l'alimentation et les broches de réinitialisation

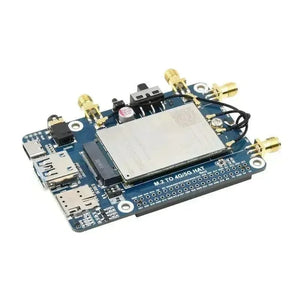

  3. Emplacement M.2
    Compatible avec la plupart des modules SIMCom et QUECTEL 4G/5G au format M.2
  4. Emplacement pour carte SIM 1
    un des 2x emplacements pour carte SIM, double carte simple veille
  5. Port USB 3.1
    Compatible USB 2.0, pour se connecter à différents hôtes
  6. Port USB Type-C
    Entrée 5V 3A, alimentation stable et flexible

  1. Prise audio
    La série SIM7600X/SIM8XXX prend en charge la fonction audio, mais la série RM5XX/EM06XX ne prend temporairement pas en charge cette fonction
  2. Connecteur d'antenne

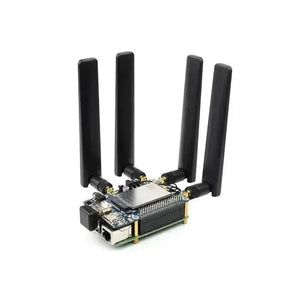

    Prend en charge les antennes quadruples
  3. Bouton de réinitialisation
  4. Interrupteur d'alimentation
    Changer le mode d'alimentation :
    Lorsqu'il est réglé sur USB, le module est alimenté via le "5. Port USB3.1"
    Lorsqu'il est réglé sur EXT PWR, le module est alimenté par l'alimentation externe via le « 6. port USB Type-C »
  5. Indicateur
    Facile à surveiller l'état de fonctionnement du module

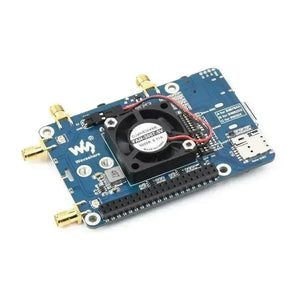

  1. Ventilateur de refroidissement
    Meilleure dissipation thermique pour Raspberry Pi et le module 5G
  2. Emplacement pour carte SIM 2
    Commutable via la commande AT

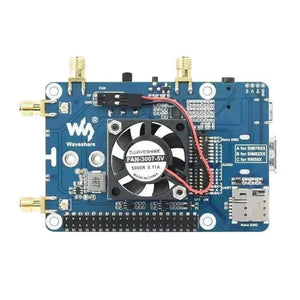

  3. Commutateur de paramètres du module
    Commutateur A sur ON pour les modules M.2 4G série SIM7600X/A7906X/SIM7906X/SIM7912X ;
    Commutateur B sur ON pour les modules M.2 5G série SIM8202X/SIM8200EA/SIM8262X ;
    Commutateur C sur ON pour les modules M.2 série RM50X/RM520N-GL/EM06X 5G/LTE-A

  1. Interfaces USB 2.0
  2. Puce audio NAU8810X
    Pour les modules des séries SIM7600X/SIM8XXX, les modules des séries RM5XX et EM06XX ne prennent temporairement pas en charge cette fonction.
  3. En-tête du ventilateur
    Alimentation du ventilateur de refroidissement 5V

Boîtier optionnel

Plusieurs méthodes d'installation, pratiques pour diverses applications telles que l'industrie

* Le boîtier est facultatif et convient uniquement au Raspberry Pi 4B, veuillez choisir une option appropriée avant de passer commande


Exemples d'application

Routeur sans fil 5G
Combiné avec OpenWrt, il transforme le Raspberry Pi en un routeur sans fil 5G, fournissant un point d'accès WiFi permettant aux smartphones d'accéder facilement au réseau 5G.



Diffusion en direct de la 5G
Lors du montage d'une caméra supplémentaire, il est capable d'effectuer une diffusion en direct sur une page Web ou une plate-forme en direct via le flux vidéo ffmpeg.

Plus de possibilités
Dimensions du contour



Poids: 0,304 kg

Chapeau 5G RM500x / RM502x

  1. OPTIONS Kit étui de protection x1
  2. M.2 vers 4G/5G HAT x1
  3. OPTIONS Module 5G x1
  4. Antenne 4 pièces x1
  5. Câble adaptateur IPEX 4 pièces x1
  6. OPTIONS Antenne GNSS x1
    * Cette antenne n'est PAS incluse dans le kit RM500U-CNV qui n'a pas de fonction GNSS
  7. 2 connecteurs à broches 20 broches x1
  8. OPTIONS Adaptateur secteur 5 V 3A Type-C x1
  9. Câble USB 3.0 à double prise x1
  10. Adaptateur USB 3.0 x1
  11. Adaptateur USB 2.0 x1
  12. Capuchon de protection SMA 4 pièces x1
  13. Pack de vis x1
