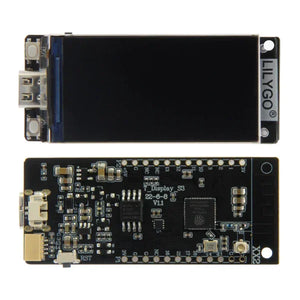

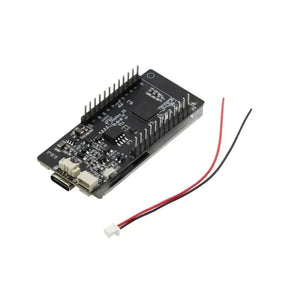

LILYGO T-Display S3 scheda di sviluppo con touchscreen da 1,9 pollici
📦 Location of the warehouse: China
Free shipping for you
Free Shipping from 30€ in Germany, 50€ in the EU!
Trustpilot rating: 4/5
Thank you for your support - rate us on Trustpilot!

LILYGO T-Display S3 scheda di sviluppo con touchscreen da 1,9 pollici
Il LILYGO T-Display S3 è una scheda di sviluppo alimentata dal ESP32-S3. Presenta uno schermo LCD a colori da 1,9 pollici e due pulsanti programmabili. La comunicazione avviene tramite l'interfaccia I8080, e il design del layout rimane lo stesso dell'originale T-Display. Puoi utilizzare il LILYGO T-Display S3 direttamente per la comunicazione USB o la programmazione, rendendolo un'ottima scelta per sviluppatori e appassionati.

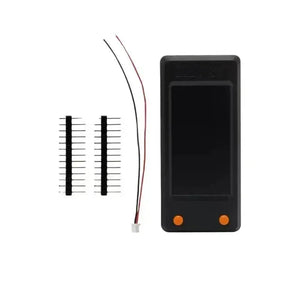

Versioni dell'involucro LILYGO T-Display S3
Il LILYGO T-Display S3 è disponibile in una versione saldata e in una versione non saldata dell'involucro, ma la versione touch non viene fornita con un case. Si prega di notare che la versione con un case è specificamente la versione saldata del LILYGO T-Display S3.
Note importanti:
- Si prega di utilizzare un cavo USB 2.0 (USB A-USB C) per la connettività.
- Il LILYGO T-Display S3 è compatibile con il display ST7789.
- È necessaria una batteria al litio da 200mAh per il funzionamento.
Scheda di espansione MIDI per LILYGO T-Display S3
Il LILYGO T-Display S3 supporta le schede di espansione MIDI, consentendoti di collegarlo a cuffie o sistemi stereo e riprodurre suoni simulati. Questa scheda MIDI è compatibile con tutte le versioni della LILYGO T-Display S3 scheda di sviluppo.
Notare che:
Questo pacchetto include solo la scheda MIDI, non il dispositivo LILYGO T-Display S3. Si prega di selezionare la versione corretta del LILYGO T-Display S3 da abbinare alla scheda MIDI in base alle proprie esigenze.
Articoli in evidenza
Specifiche
MCU | ESP32-S3R8 Microprocessore dual-core LX7 |
Connettività senza fili | Wi-Fi 802.11, BLE 5 + BT mesh |
Piattaforma di programmazione | Arduino-ide, Micropython |
Veloce | 16MB |
PSRAM | 8MB |
Rilevamento della tensione del pipistrello | IO04 |
Funzioni di bordo | Avvio + Ripristino + Pulsante IO14 |

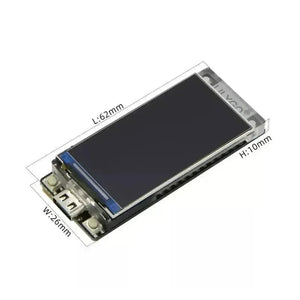

schermo LCD | 1,9" diagonale, Display TFT a colori completo |
Chip di guida | ST7789V |
Risoluzione | 170(H)RGB x320(V) Interfaccia Parallela 8-Bit |
Alimentatore funzionante | 3.3v |
Supporto |
STEMMA QT / Qwiic JST-SH 1,0 mm 4 PIN |
Connettore | JST-GH 1,25 mm 2 PIN |
Codice di esempio per riferimento [Github]
Se hai bisogno di supporto tecnico, controlla il link sottostante per trovare maggiori dettagli.
Diagramma dei pin
Versione base
