La famiglia di linee ad alte prestazioni STM32F103xx incorpora il core RISC ARM® Cortex™-M3 a 32 bit ad alte prestazioni operante a una frequenza di 72 MHz, memorie integrate ad alta velocità e un'ampia gamma di gamma di I/O avanzati e periferiche collegate a due bus APB. Tutti i dispositivi offrono due ADC a 12 bit, tre timer a 16 bit per uso generale più un timer PWM, nonché comunicazione standard e avanzata interfacce: fino a due I²C e SPI, tre USART, una USB e una CAN. La famiglia di linee ad alte prestazioni STM32F103xx funziona con un alimentatore da 2,0 a 3,6 V. È disponibile sia nell'intervallo di temperature da –40 a +85 °C che nell'intervallo di temperature esteso da –40 a +105 °C. Un set completo di modalità di risparmio energetico consente la progettazione di applicazioni a basso consumo.

La famiglia della linea di prestazioni a bassa densità STM32F103xx comprende dispositivi in quattro diversi tipi di package: da 36 pin a 64 pin. A seconda del dispositivo scelto sono inclusi diversi set di periferiche, la descrizione che segue offre una panoramica della gamma completa di periferiche proposte in questa famiglia.

Specifiche

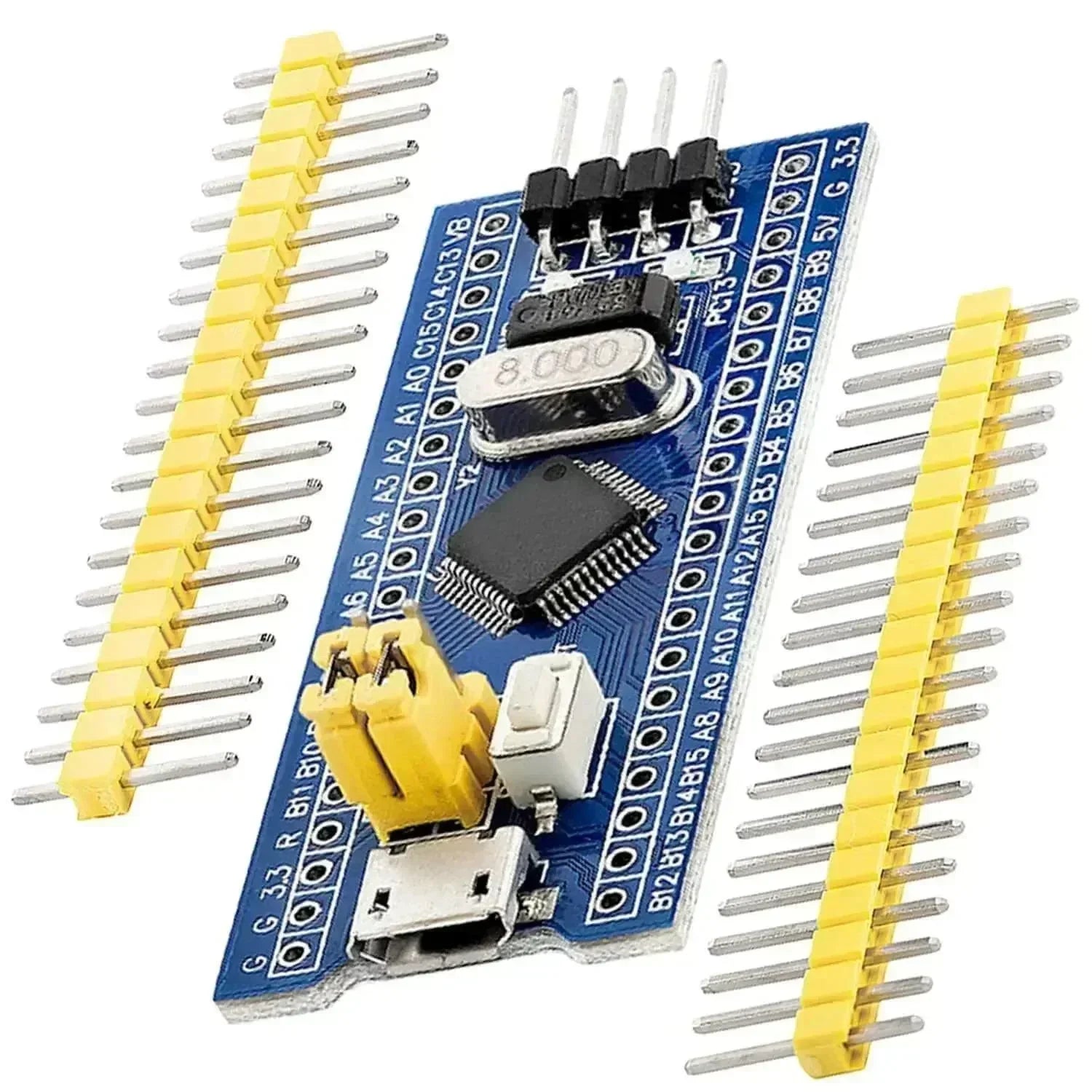

Rispetto al modello STM32F103C8T6 , ha meno Flash e SRAM, un timer in meno e una seriale in meno.

	STM32F103C6T6	STM32F103C8T6
Veloce	32K	64K
RAM	10K	20K
Timer	3 (Nessun timer 4)	4
Porta seriale	2 (Nessuna porta seriale 3)	3
IO₂C	1	2
SPI	1	2+

Core CPU ARM 32-bit Cortex™-M3
- Frequenza massima 72 MHz, prestazioni 1,25 DMIPS/MHz (Dhrystone 2.1) con accesso alla memoria con stato di attesa 0
- Moltiplicazione a ciclo singolo e divisione hardware
Memorie
- 16 o 32 Kbyte di memoria Flash
- 6 o 10 Kbyte di SRAM
Orologio, ripristino e gestione delle forniture
- Alimentazione applicazione e I/O da 2,0 a 3,6 V
- POR, PDR e rilevatore di tensione programmabile (PVD)
- oscillatore a cristallo da 4 a 16 MHz
- RC interno da 8 MHz regolato in fabbrica
- Interno 40 kHz RC
- PLL per clock della CPU
- Oscillatore 32 kHz per RTC con calibrazione
Bassa potenza
- Modalità Sonno, Arresto e Standby
- Fornitura VBAT per RTC e registri di backup
2 convertitori A/D a 12 bit, 1 μs (fino a 16 canali)
- Intervallo di conversione: da 0 a 3,6 V
- Capacità di campionamento e mantenimento duale
- Termometro
DMA
- controller DMA a 7 canali
- Periferiche supportate: timer, ADC, SPI, I²Cs e USART

Fino a 51 porte I/O veloci
- 26/37/51 I/O, tutti mappabili su 16 vettori di interrupt esterni e quasi tutti con tolleranza a 5 V
Modalità di debug
- Debug del cavo seriale (SWD) e interfacce JTAG
6 timer
- Due timer a 16 bit, ciascuno con un massimo di 4 IC/OC/PWM o contatore di impulsi e ingresso encoder in quadratura (incrementale)
- Temporizzatore PWM di controllo motore a 16 bit con generazione di tempi morti e arresto di emergenza
- 2 timer watchdog (indipendenti e a finestra)
- Timer SysTick contatore decrescente a 24 bit
6 interfacce di comunicazione
- 1 x I²Interfaccia C (SMBus/PMBus)
- 2 × USART (interfaccia ISO 7816, LIN, funzionalità IrDA, controllo modem)
- 1 × SPI (18 Mbit/s)
- Interfaccia CAN (2.0B Attiva)
- interfaccia USB 2.0 a piena velocità
Unità di calcolo CRC, ID univoco a 96 bit
