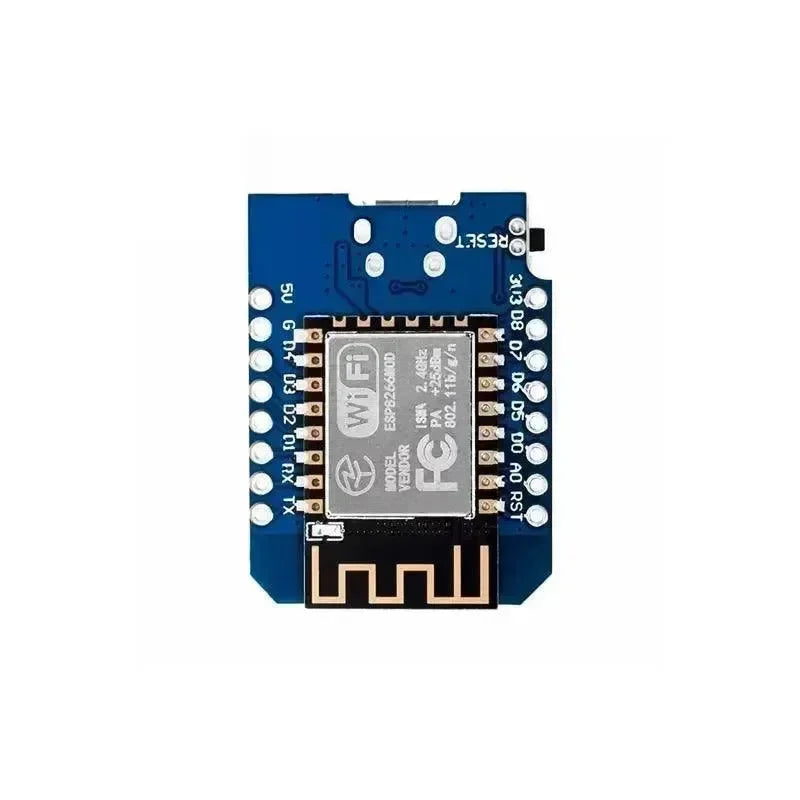

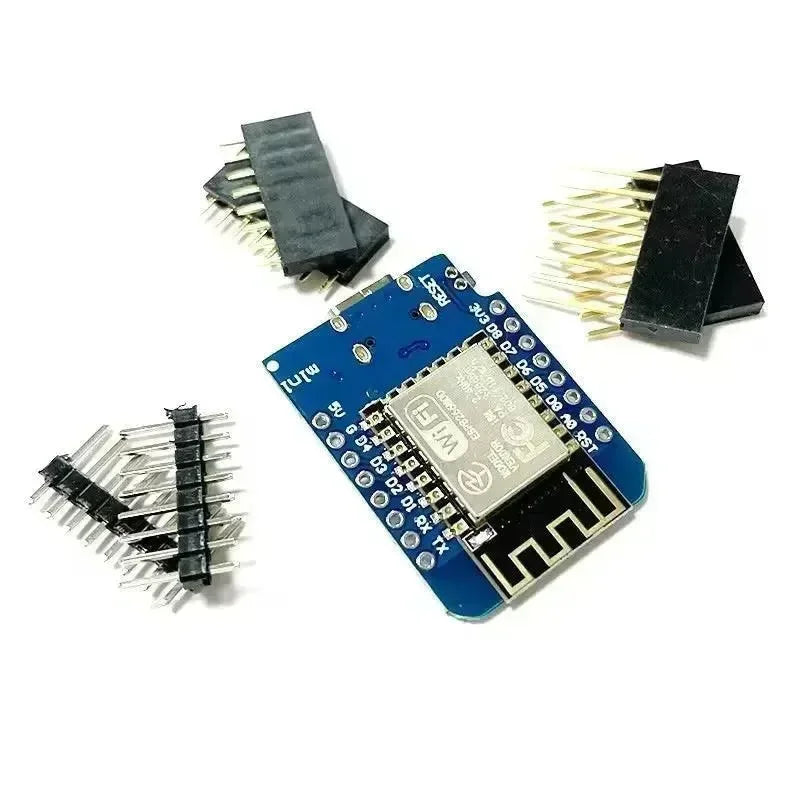

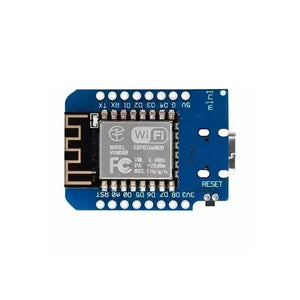

Il D1 Mini NodeMCU è una piccola scheda di sviluppo basata sul potente modulo WLAN ESP8266-12F, dotata di un'interfaccia Micro-USB/USB TYPE-C e di un driver CH340G per una facile connessione e programmazione. Grazie alle sue dimensioni compatte, questo NodeMCU è particolarmente popolare tra gli sviluppatori. Dispone di funzionalità Wi-Fi integrate e supporta la programmazione con Arduino IDE, consentendo agli sviluppatori di prototipare rapidamente dispositivi smart. Dotato di fino a 11 pin GPIO e supporto per comunicazione I2C, SPI e UART, il D1 Mini è ideale per applicazioni come progetti IoT, smart home e monitoraggio remoto, ampliando notevolmente i suoi scenari di applicazione.
La D1 Mini è una scheda WiFi NodeMCU compatta alimentata dal chip ESP-8266-12F, dotata di una comoda connessione micro USB.
-
Configurazione dei Pin Versatile: Dotato di 9 pin di input/output digitali, tutti supportano interrupt, PWM, I2C e protocolli 1-Wire, insieme a un connettore micro USB per un'integrazione senza soluzione di continuità.
-
Compatto e Portatile: Il suo design ultra-compatto rende il D1 Mini ideale per l'uso in applicazioni decentralizzate o con spazio limitato.
-
Sviluppo Facile da Usare: Compatibile con l'IDE Arduino, questa scheda di sviluppo wireless è facile da programmare e viene fornita con un e-book completo per semplificare i tuoi progetti.
Programmazione
Il D1 mini ha una micro USB per la programmazione automatica.
Inoltre puoi programmarlo utilizzando OTA.
Avvertenze
Tutti gli IO funzionano a 3.3V.
Caratteristiche speciali
-

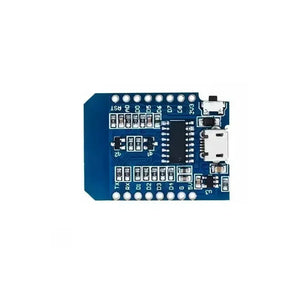

Chip CH340 integrato: Garantisce una programmazione facile e conveniente.
-
Design Compatto e Leggero: Questa scheda di sviluppo è ideale per una vasta gamma di applicazioni e progetti, grazie alla sua portabilità e al design efficiente.
-
Funzionalità Versatile: Perfetto per l'uso con vari sensori per misurare la pressione dell'aria, la temperatura e l'umidità, tutti accessibili tramite il proprio server web attraverso una connessione WLAN.
Specifiche tecniche
| Tensione operativa |
3,3 V CC |
| Patata fritta |
ESP8266-12F |
| Frequenza dell'orologio |
Frequenza 80MHz / 160MHz |
| Veloce |
4MB |
| Pin I/O digitali |
9 |
| PIN di ingresso analogico |
1 |
| Porta |
Micro USB |
| Chip USB |
Circuito integrato CH340 |
| Dimensioni |
Dimensioni: 25 x 35 x 6 mm |
Installazione del pacchetto hardware
Ci sono due modi per installare il pacchetto hardware: Gestore schede e git.
Installazione con Boards Manager
A partire dalla versione 1.6.4, Arduino consente l'installazione di pacchetti di piattaforma di terze parti utilizzando il Gestore Schede. Abbiamo pacchetti disponibili per Windows, Mac OS e Linux (32 e 64 bit).
Articoli in evidenza
Configurazione IDE Arduino
Come installare un pacchetto hardware per ESP8266?
Come eseguire il flashing di una scheda Arduino: guida completa per principianti
SPILLO
|
Spillo
|
Funzione
|
Perno ESP-8266
|
|
Texas
|
TXD
|
TXD
|
|
Ricevuta
|
RXD
|
RXD
|
|
A0
|
Ingresso analogico, ingresso max 3,3 V
|
A0
|
|
D0
|
IO
|
GPIO16
|
|
D1
|
IO, SCL
|
GPIO5
|
|
D2
|
IO, SDA
|
GPIO4
|
|
D3
|
IO, 10k trazioni
|
GPIO0
|
|
D4
|
IO, 10k Pull-up, LED INTEGRATO
|
GPIO2
|
|
D5
|
IO, SCK
|
GPIO14
|
|
D6
|
IO, MISO
|
GPIO12
|
|
D7
|
IO, MOSI
|
GPIO13
|
|
D8
|
IO, 10k Pull-down, SS
|
GPIO15
|
|
G
|
Terra
|
TERRA
|
|
5V
|
5V
|
-
|
|
3V3
|
3,3 V
|
3,3 V
|
|
RST
|
Ripristina
|
RST
|
nota: Tutti gli IO hanno interrupt/pwm/I2C /supporto a un solo filo (tranne D0)
