Waveshare HAT GSM/GPRS/GNSS/Bluetooth pour Raspberry Pi

Détails

Interdit par le fabricant du module SIMCOM, nous ne sommes pas autorisés à expédier ce produit, ni à fournir de support technique, vers les pays/régions suivants : Iran, Corée du Nord, Cuba, Soudan, Syrie.

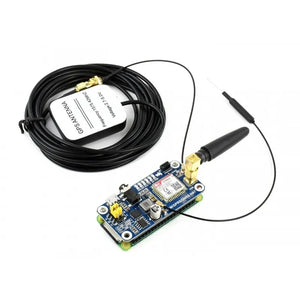

HAT GSM/GPRS/GNSS/Bluetooth pour Raspberry Pi, basé sur SIM868

Aperçu

C'est un HAT Raspberry Pi pratique et à faible consommation qui offre des fonctionnalités de communication multiples : GSM, GPRS, GNSS et Bluetooth.

Il permet à votre Pi de passer facilement un appel téléphonique, d'envoyer des messages, de se connecter à Internet sans fil, de positionner globalement, de transférer des données via Bluetooth, etc.

Caractéristiques

Général

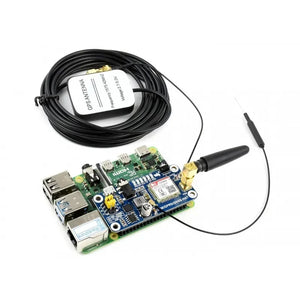

Connecteur d'extension GPIO 40 broches standard Raspberry Pi, compatible avec les cartes série Raspberry Pi
Prend en charge SMS, appel téléphonique, GPRS, DTMF, HTTP, FTP, MMS, email, etc.
Prise en charge GPS, COMPASS, Glonass, positionnement par station de base LBS, positionnement omni
Bluetooth 3.0, prend en charge le transfert de données via Bluetooth
Convertisseur USB vers UART CP2102 embarqué pour le débogage UART
6 LED pour indiquer l'état de fonctionnement du module
Emplacement pour carte SIM pour carte SIM 1,8V/3V
RTC avec support de batterie de secours
Détection automatique du débit en bauds (1200bps ~115200bps)
Contrôle via commandes AT (3GPP TS 27.007, 27.005, et commandes AT améliorées SIMCOM)
Prend en charge la boîte à outils d'application SIM : GSM 11.14 Release 99
Livré avec ressources de développement et manuel (exemples pour Raspberry Pi/Arduino/STM32)

GSM/GPRS

Groupe
- GSM 850/EGSM 900/DCS 1800/PCS 1900 MHz
- Recherche automatique quadri-bande
- Conforme à GSM phase 2/2+
Puissance d'émission
- Classe 4 (2W @ GSM 850/EGSM 900 MHz)
- Classe 1 (1W @ DCS 1800/PCS 1900 MHz)
Connectivité GPRS
- Classe multi-slot GPRS 12 (par défaut)
- Classe multi-slot GPRS 1~12 (configurable)
Fonctionnalité données GPRS
- Vitesse en liaison descendante : max 85,6 kbps
- Vitesse en liaison montante : max 85,6 kbps
- Schémas de codage : CS-1\CS-2\CS-3\CS-4
- Prend en charge PAP (Password Authentication Protocol) pour connexion PPP
- Prend en charge PBCCH
- Prend en charge USSD
SMS
- Prend en charge : MT/MO/CB/Texte/mode PDU
- Stockage SMS : carte SIM
Audio
- Mode de codage/décodage vocal : Half Rate\Full Rate\Enhanced Full Rate\Adaptive muti rate
- Prend en charge l'annulation d'écho
- Prend en charge la réduction du bruit

GNSS

Type de récepteur
- 33 canaux de suivi
- 99 canaux d'acquisition
- Code GPS L1 C/A
Sensibilité
- Suivi : -165 dBm
- Démarrages à froid : -148 dBm
Temps jusqu'à la première fixation
- Démarrages à froid : 28 s (typ.)
- Démarrages à très chaud : < 1 s
- Démarrages à chaud : 26 s
Précision
- Position horizontale : <2,5 m CEP

Bluetooth

Intègre les commandes AT
Conforme à la spécification Bluetooth 3.0 + EDR
Prend en charge SPP, OPP, HFP/HSP, etc.

Divers

Tension de fonctionnement : 5V
Température de fonctionnement : -40°C ~ 85°C
Température de stockage : -45°C ~ 90°C
Dimensions : 30,2 mm x 65 mm

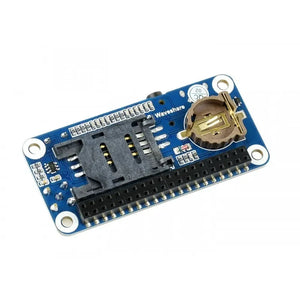

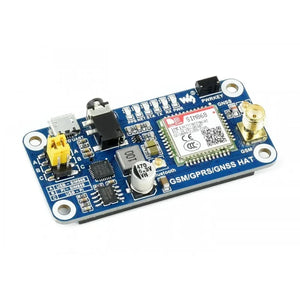

Ce qui est à bord

Module SIM868
ZMM5V1 : diode régulatrice
SMF05C : diode TVS
CP2102 : convertisseur USB TO UART
MP1482 : puce d'alimentation
NDC7002N : traducteur de niveau de tension
Indicateur d'état GPS
Indicateur NET :
- clignote rapidement lorsque le module démarre
- clignote lentement après l'enregistrement GSM réussi
Indicateur d'état de fonctionnement du module STA
Indicateur UART Tx/Rx du SIM868
Indicateur d'alimentation
Bouton de contrôle SIM868 : appuyez sur le bouton et maintenez-le pendant 1s pour démarrer/éteindre le SIM868
Connecteur GPIO Raspberry Pi
Emplacement pour carte SIM
Interface USB TO UART
Prise casque/micro 3,5 mm
Connecteur d'antenne GNSS
Connecteur d'antenne Bluetooth
Connecteur d'antenne GSM
Support de batterie CR1220 : pour la batterie de sauvegarde RTC
Interrupteur de sélection UART
- A : contrôler le SIM868 via USB TO UART
- B : contrôler le SIM868 via Raspberry Pi
- C : accéder au Raspberry Pi via USB TO UART

Dimensions
