🧢 Ce chapeau add-on compact pour la série XIAO offre de nombreuses fonctionnalités intelligentes :
🌡️ Capteur de température et d'humidité SHT40 – pour des mesures environnementales précises 💡 Capteur de lumière ambiante BH1750 – pour mesurer les niveaux de luminosité ⏰ Horloge temps réel PCF8563 – garantit une mesure du temps précise 🔋 Diviseur de tension – vous permet de surveiller facilement la tension de la batterie
Caractéristique
🧢 Empreinte minuscule S'adapte parfaitement à toutes les cartes Seeed Studio XIAO ! Avec une batterie lithium-ion fine glissée entre la carte de développement et son chapeau, ce logger est parfait pour les projets à espace restreint. 🧩🔋
⚡ Activation de l'alimentation Les capteurs sont alimentés par GPIO, permettant un mode veille à consommation quasi nulle lorsqu'ils sont inactifs. Le RTC toujours actif consomme moins de 1 µA, ce qui le rend idéal pour les enregistreurs de données alimentés par batterie. 🌙🔌
🔗 Communication I2C Facile à coder avec les bibliothèques existantes, et permet d'ajouter plus de capteurs sur le même bus. 📚🛠️
⏱️ RTC embarqué La puce PCF8563 garde l'heure de manière fiable et inclut une interruption programmable pour les réveils en mode veille profonde—essentiel pour la journalisation à long terme. 🕰️🌿
📏 Surveillance précise
-
🌡️ Capteur SHT40 : ±0,2°C de température, ±1,8 %HR d'humidité
-
⏰ PCF8563 RTC : Dérive d'environ 7 minutes par an contre 10 heures pour le RTC interne de l'ESP32
🔋 Surveillance de la tension de la batterie Suivez l'état de la batterie en toute sécurité via un diviseur de tension activé par une broche. Parfait pour les déploiements mobiles et à distance. 📉🔍
🤝 Un design communautaire amplifié par Fusion Co-Create Ce module génial a été conçu par Marcel de Westlake University. Grâce à Fusion Co-Create, nous avons aidé à développer son idée en utilisant notre pipeline Prototype → Produire → Promouvoir. Marcel gagne une commission pour chaque unité vendue—gagnant-gagnant ! 🎓💡📦
🛠️ Entièrement Open Source sur GitHub Schémas, implantation, fichiers Gerber—tout est ouvert ! Marcel maintient également le firmware, les mises à jour et le support technique via GitHub. Nous recommandons vivement de suivre le dépôt pour rester informé. 🧑💻🔧📂
Spécification
|

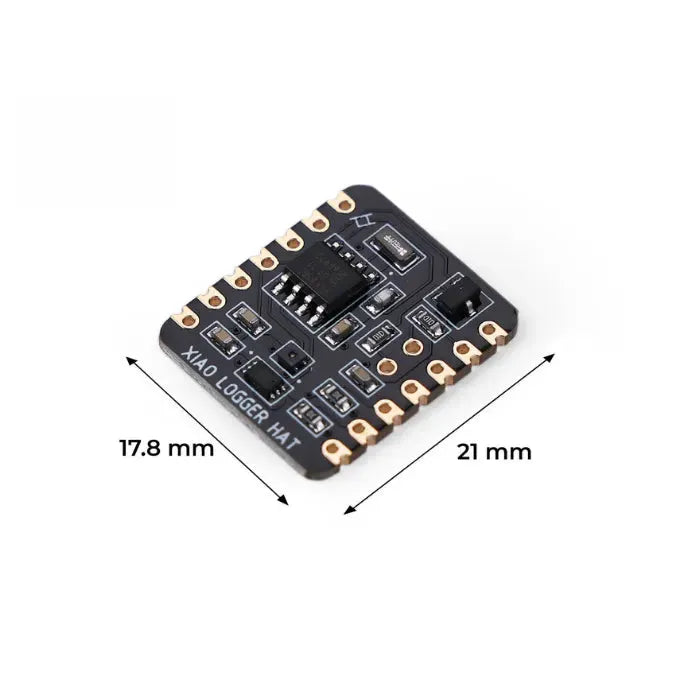

Taille |
21 x 17.8 mm |
|
Température de fonctionnement |
-40°C à 85°C |
|
Plage d'alimentation |
2.4V ~ 3.6V |
|
Consommation de courant |
~ 500uA |
|
Consommation de courant au repos |
~ 0.25uA |
|
Interface de communication |
I2C ● SHT40 Température & Humidité Senseur ● BH1750 Capteur de lumière ambiante ● PCF8563 Horloge en temps réel ADC ● Lecture de la tension de la batterie |
|
Temps de lecture du capteur de température et d'humidité SHT40 |
~ 2ms |
|
Temps de lecture du capteur de lumière ambiante BH1750 |
~ 120ms |
|
Compatible Hardware Platforms |
|
|
Batterie |
EEMB 3.7V Lithium Polymère Batterie (500mAh) |
🔌 Compatibilité avec les cartes Seeed Studio XIAO
🧪 Marcel a testé le Logger Hat avec :
-
✅ XIAO ESP32C3
-
✅ XIAO ESP32C6
-
✅ XIAO ESP32S3
📌 D'autres cartes XIAO devraient également fonctionner en fonction des configurations des broches, mais voici le détail :
| 🧠 Modèle de carte | 🔋 Chargement de la batterie | 📊 Surveillance de la batterie | ⚠️ Notes |
|---|---|---|---|
| XIAO SAMD21 | ❌ Non pris en charge | ❌ Non recommandé | Pas de prise en charge de la charge de la batterie |
| XIAO RP2040 | ❌ Non pris en charge | ❌ Non recommandé | Même que ci-dessus |
| XIAO RP2350 | ✅ Pris en charge | ⚠️ Nécessite un câblage supplémentaire | Configuration manuelle requise |
| XIAO ESP32C6 | ✅ Pris en charge | ✅ Connecteur simple 2 broches | Entièrement compatible |
| XIAO RA4M1 | ✅ Pris en charge | ⚠️ Nécessite un câblage supplémentaire | Configuration manuelle requise |
| XIAO MG24 | ✅ Pris en charge | ⚠️ Nécessite un câblage supplémentaire | Configuration manuelle requise |
| XIAO nRF52840 | ✅ Pris en charge | ✅ Connecteur simple 2 broches | Entièrement compatible |
| XIAO ESP32C3 | ✅ Pris en charge | ✅ Connecteur simple 2 broches | Entièrement compatible |
| XIAO ESP32S3 | ✅ Pris en charge | ✅ Connecteur simple 2 broches | Entièrement compatible |
🛠️ Pour les cartes nécessitant un câblage supplémentaire, assurez-vous de consulter les schémas avant d'activer la surveillance de la batterie.
|
Carte XIAOs |
I2C |
INT |
ADC |
AN |
BAT |
|
XIAO SAMD21 |
oui |
oui |
oui |
oui |
non |
|
XIAO nRF52840 (Sense) |
oui |
oui |
oui |
oui |
oui |
|
XIAO RP2040 |
oui |
oui |
oui |
oui |
non |
|
XIAO RP2350 |
oui |
oui |
oui |
oui |
oui mais pas aligné |
|
XIAO ESP32C3 |
oui |
oui |
oui |
oui |
oui |
|
XIAO ESP32S3 (Sense) |
oui |
oui |
oui |
oui |
oui |
|
XIAO ESP32C6 |
oui |
oui |
oui |
oui |
oui mais pas aligné |
|
XIAO RA4M1 |
oui |
oui |
oui |
oui |
oui mais pas aligné |
|
XIAO MG24 (Sense) |
oui |
oui |
oui |
oui |
oui mais pas aligné |

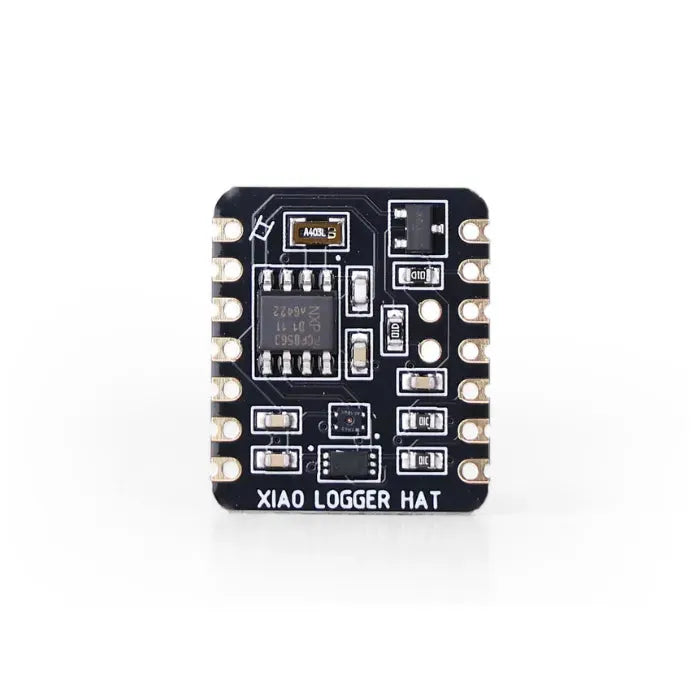

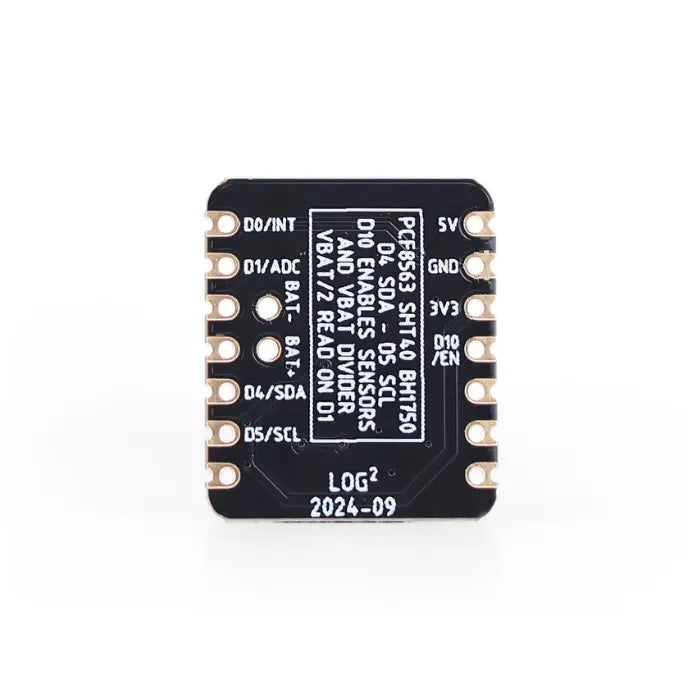

Présentation du matériel
Application
🌡️ Surveillance environnementale en temps réel Suivez la température et l'humidité avec précision—parfait pour les projets de détection intelligente.
🏠 Nœud d'automatisation domestique connecté Intégrez-le à votre installation domotique pour un contrôle réactif et basé sur les données.
🔋 Enregistreur de données basse consommation Parfait pour les déploiements longue durée avec une consommation d'énergie minimale.
🧢 Projets de technologie portable Assez compact pour les objets portables—enregistrez les données environnementales en déplacement.
👩💻 Éducation à la programmation et à la surveillance Idéal pour apprendre l'I2C, l'intégration de capteurs et la conception basse consommation en classe ou dans les ateliers de makers.

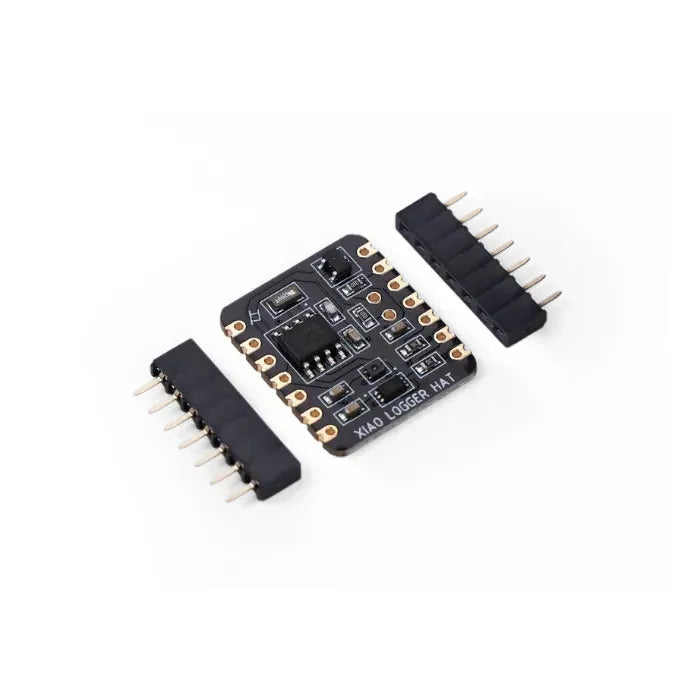

Liste des pièces
|
XIAO Logger Hat carte |
x1 |
|
7 broches connecteur femelle |
x2 |
Remarque : batterie Li-ion non incluse
