Waveshare ESP32-S3 Scheda di sviluppo con display LCD da 1,47 pollici 172×320 262K

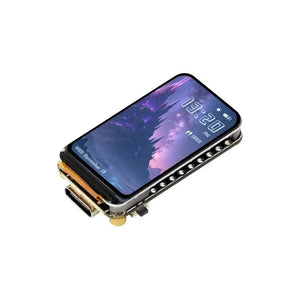

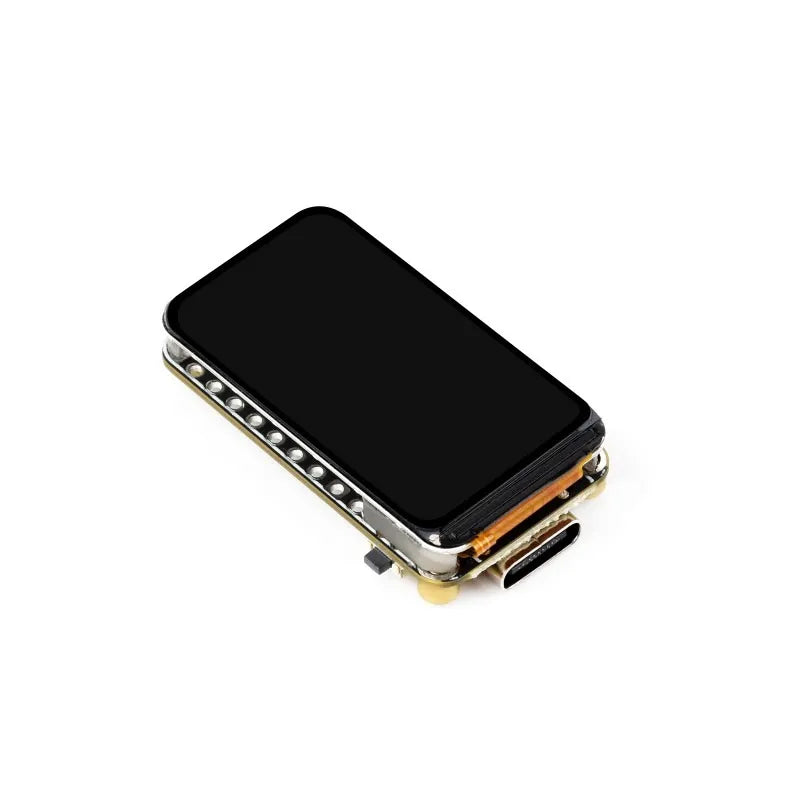

La scheda di sviluppo con display LCD ESP32-S3 da 1,47 pollici Tipo B presenta una risoluzione di 172×320 e 262K colori di visualizzazione. Supporta Wi-Fi 2,4GHz e BLE 5, alimentata da un processore dual-core LX7 a 240MHz, rendendola una soluzione ideale ESP32 con display.
Questa scheda di sviluppo include uno slot per scheda TF integrato, un IMU a 6 assi e molteplici interfacce periferiche per applicazioni versatili.
Nota: Solo a scopo di riferimento, fare riferimento all'effetto reale del display.
Opzioni di versione
ESP32-S3-LCD-1.47B
Versione standard
ESP32-S3-LCD-1.47B-M
Con header pre-saldato (nero)
Caratteristiche
La ESP32-S3-LCD-1.47B è una scheda di sviluppo microcontrollore che offre supporto Wi-Fi 2,4GHz e Bluetooth BLE 5, integrata con Flash e PSRAM ad alta capacità. Il suo display IPS da 1,47 pollici a bordo esegue senza problemi programmi GUI come LVGL. Con varie interfacce periferiche, è perfetta per lo sviluppo rapido di applicazioni HMI ESP32-S3.
- Dotato di un processore Xtensa LX7 dual-core a 32 bit ad alte prestazioni, frequenza principale fino a 240MHz.
- Supporta Wi-Fi 2.4GHz (802.11 b/g/n) e Bluetooth 5 (LE), con antenna integrata.
- SRAM integrata da 512KB e ROM da 384KB, con Flash da 16MB e PSRAM da 8MB a bordo.
- Display LCD integrato da 1,47 pollici, risoluzione 172×320, 262K colori.
- Adattando molteplici interfacce IO, supporta lo standard USB a piena velocità.
- IMU QMI8658 6 assi integrata (accelerometro 3 assi e giroscopio 3 assi) per rilevamento gesti di movimento, conteggio passi, ecc.
- LED RGB integrato con pannello sandwich in acrilico trasparente per effetti di illuminazione accattivanti.
- Slot per scheda TF integrato per l'archiviazione esterna di immagini o file su scheda TF.
- Modulo di gestione della ricarica della batteria integrato, supporta il collegamento a batteria al litio per l'alimentazione (l'interfaccia della batteria si trova sull'intestazione GPIO).
- Supporta un controllo preciso come clock flessibile e molteplici modalità di alimentazione per realizzare un basso consumo energetico in diversi scenari.

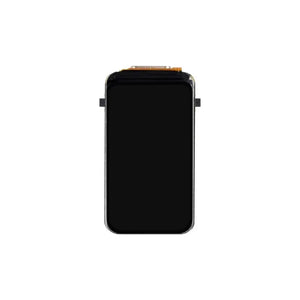

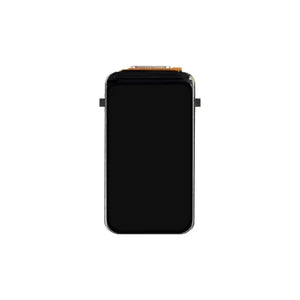

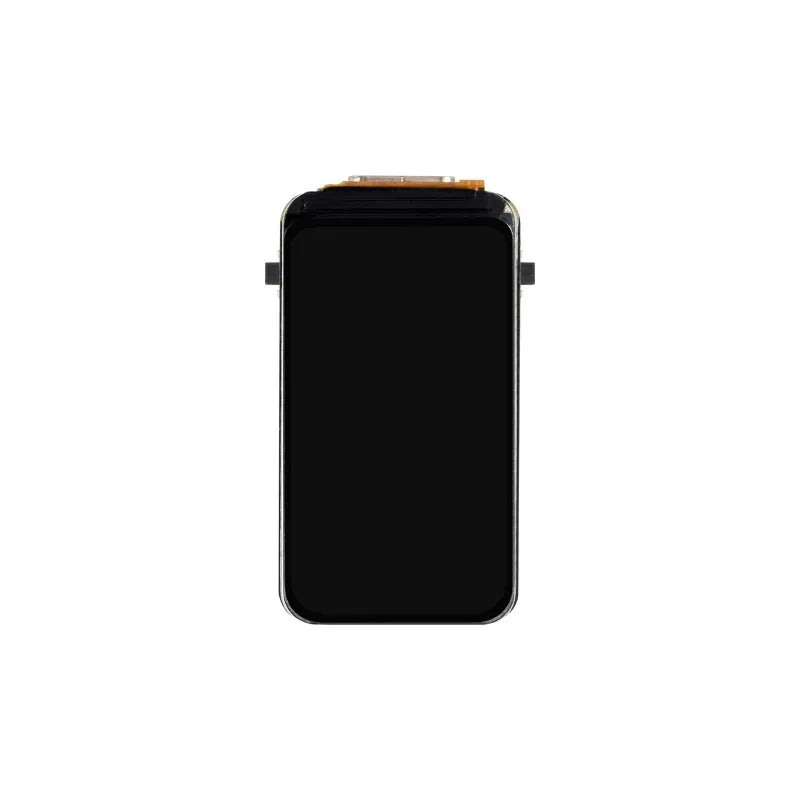

Specifiche LCD
| DIMENSIONE DEL DISPLAY | 1.47inch | Risoluzione | 172 × 320 pixel |
|---|---|---|---|
| Driver del Display | ST7789 | Colore | 262K |
| Interfaccia display | SPI a 3 fili | PANNELLO DISPLAY | IPS |
Adatto per applicazioni AIoT
Alimentato da un processore dual-core LX7 a 32 bit ad alte prestazioni, con frequenza principale fino a 240 MHz, offre potenti capacità di calcolo AI e sicurezza affidabile.
Supporto Wi-Fi e BLE 5
L'ESP32-S3 integra Wi-Fi 2.4GHz (802.11 b/g/n) con supporto a larghezza di banda di 40 MHz. Il suo sottosistema Bluetooth Low Energy supporta Bluetooth 5 (LE) e Bluetooth Mesh.
Scenari di Applicazione
Definizione dei Pin
Supporta l'espansione di più periferiche tramite l'intestazione GPIO.

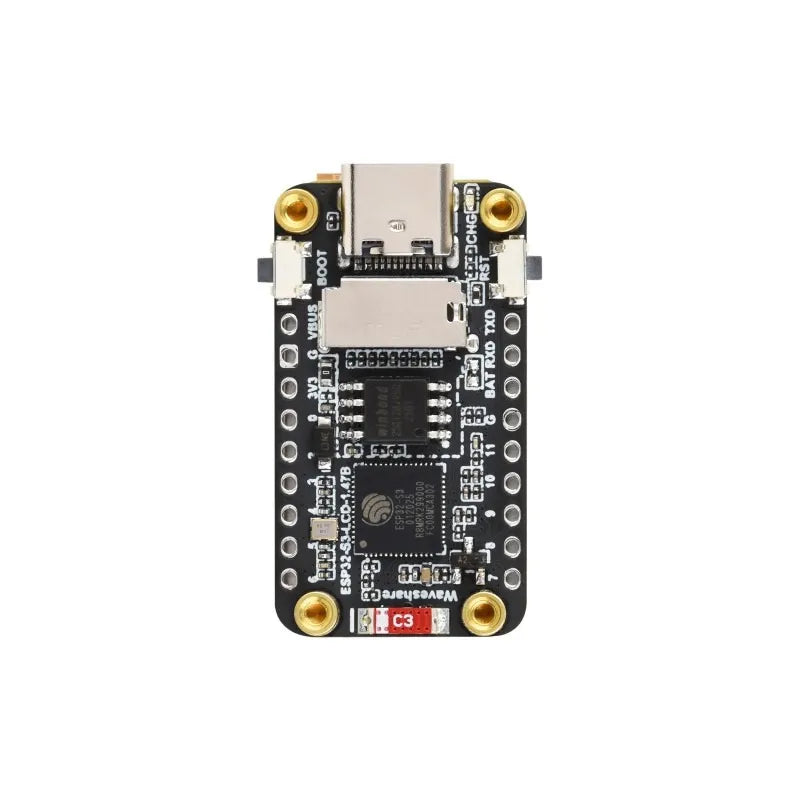

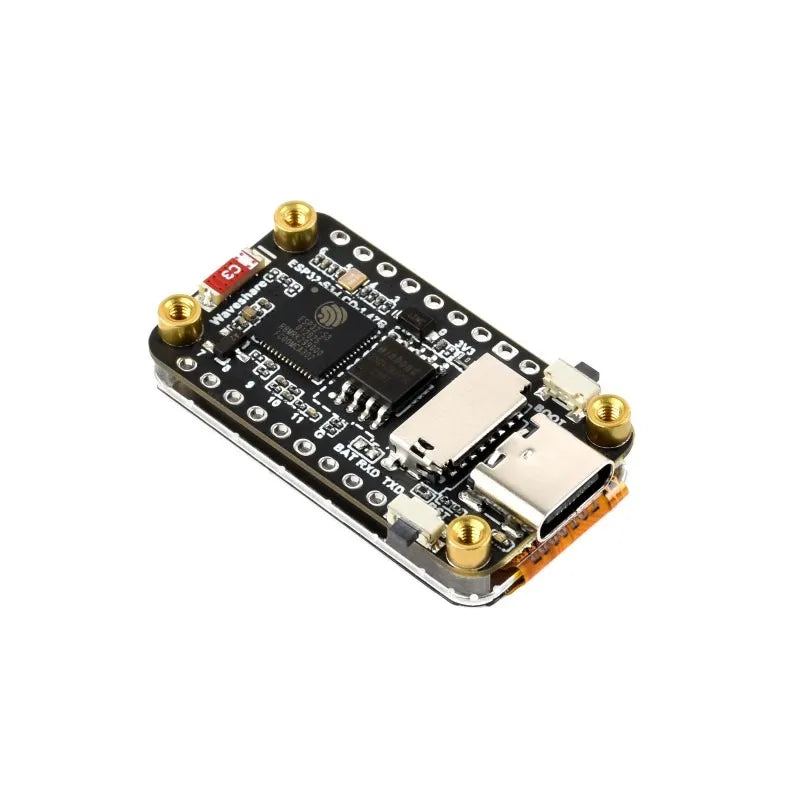

Cosa c'è a bordo
-
ESP32-S3R8
Processore dual-core, frequenza di funzionamento fino a 240MHz - Flash da 16MB
-
LED RGB
con pannello sandwich in acrilico trasparente integrato per ottenere cambiamenti di colore freschi -
ME6217C33M5G
Regolatore a bassa caduta, uscita 800mA (Max.) -
QMI8658
IMU a 6 assi
- Circuito di gestione della ricarica
- Antenna ceramica integrata
-
Interfaccia batteria di sistema
Per collegare batteria al litio da 3,7V, supporta carica e scarica - Slot per scheda TF
- Pulsante RESET
- Pulsante BOOT
-
Interfaccia Type-C
per alimentazione, comunicazione USB e download del firmware
Dimensioni di contorno
