M5Stack Cardputer-Adv con StampS3A ESP32-S3FN8 Tastiera Meccanica
Need it faster? Contact us via phone or email for expedited delivery.
M5Stack Cardputer-Adv con StampS3A ESP32-S3FN8 Tastiera Meccanica
🧠 Cardputer-Adv – Computer compatto programmabile ESP32-S3
Il Cardputer-Adv è un computer programmabile delle dimensioni di una carta di credito 💳, alimentato dal modulo core Stamp-S3A (basato su ESP32-S3FN8) ⚙️. Presenta un display LCD da 1,14" 🖥️ e una tastiera meccanica minimalista a 56 tasti ⌨️, offrendo un'interazione intuitiva e un input fluido per sviluppo embedded e prototipazione.
🔊 Sistema audio di alta qualità Dotato del codec audio ES8311, microfono MEMS (alto SNR), amplificatore NS4150B e un altoparlante da 1W, offre un audio nitido in ingresso/uscita 🎧🔈. Un jack audio da 3,5mm consente di collegare cuffie o altoparlanti esterni per un'esperienza sonora migliorata 🎶.
🔋 Batteria a lunga durata & gestione energetica Alimentato da una batteria al litio da 1750mAh, combinata con un design a basso consumo e un interruttore hardware indipendente, garantisce un uso prolungato senza ricariche frequenti 🔌⚡.
📦 Sensori integrati & interfacce di espansione Include un sensore di movimento a 6 assi BMI270 🧭, emettitore a infrarossi 📡, slot per scheda microSD 💾 e connettività versatile tramite porta HY2.0-4P Grove e bus di espansione EXT 2.54-14P—perfetto per integrazione sensori e controllo periferiche 🔧.
🧲 Design base modulare La base presenta un attacco magnetico 🧲 ed è compatibile con LEGO, rendendola ideale per montaggi creativi e costruzioni modulari 🧱.
🚀 Ideale per:
-
Progetto di implementazione rapida 🛠️
-
Sistemi di controllo industriale 🏭
-
Automazione domestica intelligente 🏠
-
Istruzione STEM & progetti maker 🎓
Che tu stia costruendo un hub IoT, testando sensori o sviluppando applicazioni AI edge, Cardputer-Adv offre potenza, flessibilità e portabilità in un unico elegante pacchetto 💡.
Caratteristiche
🧠 Prestazioni dual-core ESP32-S3 Alimentato dal processore ESP32-S3FN16 con una velocità di clock fulminea di 240MHz, perfetto per applicazioni embedded esigenti e compiti di edge computing.

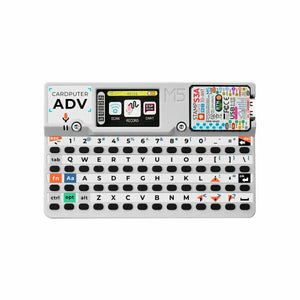

🖥️⌨️ Display e input integrati Dotato di uno schermo LCD da 1,14 pollici e di una tastiera meccanica minimalista a 56 tasti, che consente un funzionamento completamente autonomo per programmazione, controllo e interazione.
🔊🎤 Sistema audio professionale Include un codec audio ES8311, un microfono MEMS ad alto SNR, un amplificatore NS4150B e un altoparlante da 1W per un audio nitido in ingresso/uscita. Supporta inoltre il jack per cuffie da 3,5mm per dispositivi audio esterni.
🧭📡 Ricca suite di sensori Sensore di movimento a 6 assi BMI270 integrato e emettitore a infrarossi consentono il rilevamento del movimento, il controllo gestuale e l'interazione ambientale.

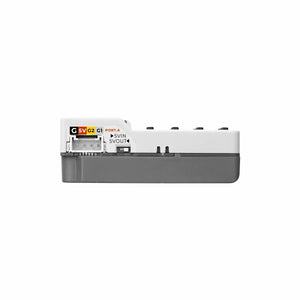

🔌 Molteplici opzioni di espansione Supporta interfaccia HY2.0-4P Grove, bus di espansione 14P EXT e slot per scheda microSD—ideale per collegare sensori, moduli e memorie.
🔋 Lunga durata della batteria Dotato di una batteria al litio da 1750mAh, ottimizzata per basso consumo energetico e abbinata a un interruttore di alimentazione indipendente per un'autonomia prolungata.
🧲🧱 Design compatto a forma di carta Fattore di forma delle dimensioni di una carta di credito con base magnetica e fori di montaggio compatibili con LEGO, perfetto per costruzioni modulari e configurazioni creative.
🏭 Affidabilità di grado industriale Funziona in modo affidabile in ambienti da 0 a 40°C con costruzione robusta, adatto per il controllo industriale e l'impiego sul campo.
💻 Supporto multipiattaforma Compatibile con Arduino IDE, ESP-IDF, MicroPython e UIFlow, offrendo uno sviluppo flessibile su più piattaforme.
📶 Connettività wireless Supporta Wi-Fi 2.4GHz, Bluetooth 5.0 e comunicazione a infrarossi, consentendo un'integrazione wireless senza interruzioni per progetti IoT e di automazione.
Differenza tra Cardputer V1.1, Cardputer Adv e Cardputer
| Elemento di confronto prodotto | Cardputer-Adv | Cardputer v1.1 | Cardputer |
|---|---|---|---|
| Modulo Core | Stamp-S3A | Stamp-S3A | Stamp-S3 |
| Logica LED RGB | Condivide l'alimentazione con la retroilluminazione del display, logica di controllo ottimizzata | Condivide l'alimentazione con la retroilluminazione del display, logica di controllo ottimizzata | Alimentato direttamente |
| Design antenna | Design antenna ottimizzato per una migliore ricezione | Design antenna ottimizzato per una migliore ricezione | Antenna standard |
| Capacità della Batteria | 1750mAh | 120mAh + 1400mAh | 120mAh + 1400mAh |
| Soluzione Audio | ES8311 | NS4168 + SPM1423 | NS4168 + SPM1423 |
| Porta Audio | Jack audio da 3,5 mm | / | / |
| IMU | BMI270 | / | / |
| Espansione IO Tastiera | TCA8418RTWR | 74HC138 | 74HC138 |
| Porte di espansione | HY2.0-4P + EXT 2.54-14P | HY2.0-4P | HY2.0-4P |
| Foro per cordino | Sì | No | No |
Applicazioni
🚀 Versatile Applicazioni per Cardputer-Adv
🔧 Prototipazione Rapida & Verifica Funzionale Ideale per ingegneri e maker che devono testare rapidamente idee, convalidare la logica hardware o iterare flussi di lavoro embedded. Il formato compatto e il display/tastiera integrati lo rendono perfetto per il debugging in movimento, test firmware e simulazione UI.
🏭 Controllo Industriale & Automazione Distribuisci come HMI leggero o controller edge in automazione di fabbrica, monitoraggio sensori o cruscotti di stato macchina. Con espansione GPIO e connettività wireless, supporta acquisizione dati in tempo reale, controllo di processo e diagnostica remota.
🏠 Automazione domestica e dispositivi smart Usalo come nodo centrale o interfaccia per sistemi smart home, inclusi monitoraggio della temperatura, controllo della qualità dell’aria e telecomando a infrarossi. Si integra perfettamente con Home Assistant, ESPHome o configurazioni MQTT personalizzate.
🎓 Formazione sui sistemi embedded Una piattaforma pratica per studenti e insegnanti per esplorare la programmazione di microcontrollori, l’integrazione di sensori e il design UI senza codice. Supporta Arduino, MicroPython e ESP-IDF—perfetto per laboratori STEM, workshop e curricula IoT.
📡 Comunicazione wireless e progetti IoT Dotato di Wi-Fi, Bluetooth 5.0 e IR, è pronto per il prototipaggio IoT, reti di sensori wireless e dispositivi connessi al cloud. Combinalo con moduli Grove o sensori esterni per costruire soluzioni scalabili e a basso consumo.

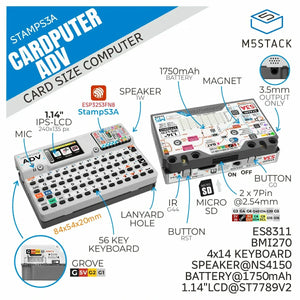

Specifiche
| Specifiche | Parametro |
|---|---|
| SoC | ESP32‑S3FN8 @ Dual‑core Xtensa LX7, fino a 240 MHz |
| Flash | 8 MB |
| Memoria esterna | microSD |
| Visualizza | ST7789V2 @ 1.14", 240 × 135 px |
| Tastiera | 56 tasti (4 × 14) |
| Attuazione tasti | 160 gf |
| Porte di espansione | HY2.0‑4P + EXT 2.54‑14P |
| IR | 1× emettitore IR |
| Codec Audio | ES8311 |
| Altoparlante | Amplificatore NS4150B + altoparlante 8 Ω @ 1 W |
| Microfono | Microfono MEMS, SNR: 65 dB |
| IMU | BMI270 |
| Capacità della Batteria | 1750 mAh |
| Temperatura di esercizio | 0 ~ 40 °C |
| Dimensioni del prodotto | 84,0 × 54,0 × 19,6 mm |
| Peso del Prodotto | 81,0 g |
| Dimensioni del pacchetto | 145,7 × 95,0 × 20,7 mm |
| Peso lordo | 98,5 g |
Note Speciali
-

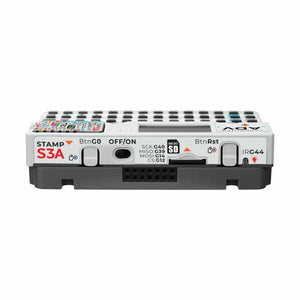

Modalità Download: Spegnere, tenere premuto il pulsante G0, accendere, quindi rilasciare per entrare in modalità download.
-
Disattivazione Automatica Altoparlante: Inserendo un jack per cuffie da 3,5 mm si disabilita l'amplificatore dell'altoparlante.
Schema
Modello Dimensione
Software
Arduino
Esayloader
