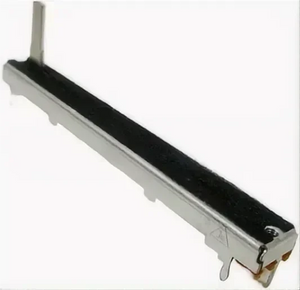

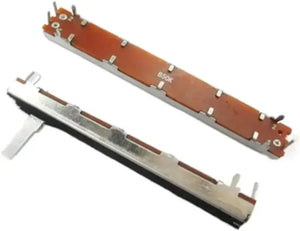

Potenziometro mixer push-pull con potenziometro a scorrimento dritto SC6021/B10K/A10K/B50K/75mm/60

Il tipo A è un potenziometro esponenziale o logaritmico (logaritmico inverso). Quando inizia a ruotare, il valore della resistenza cambia notevolmente. E quando l'angolo di rotazione si avvicina al valore di resistenza massimo, la variazione di resistenza diventa minore. Il valore di resistenza del potenziometro esponenziale (logaritmico inverso) cambia esponenzialmente con l'angolo di rotazione. È ampiamente utilizzato nei circuiti di controllo del volume come quelli di radio, registratori e televisori. Poiché l'udito umano è sensibile ai cambiamenti del suono secondo relazioni esponenziali, la regolazione del volume in base alla variazione del valore di resistenza rende il suono udito dalle persone stabile e confortevole. Pertanto, questo tipo di potenziometro è adatto per il circuito di controllo del tono dei circuiti audio.

Il tipo B è un potenziometro lineare: la distribuzione delle sostanze conduttrici sul corpo del resistore è uniforme e i valori di resistenza per unità di lunghezza sono più o meno uguali. La variazione del valore della resistenza è in relazione lineare con l'angolo di rotazione del potenziometro, utilizzato principalmente per la divisione della tensione. Il valore della resistenza cambia uniformemente con l'angolo di rotazione, adatto per funzioni di regolazione come divisione di tensione e regolazione del tono. Generalmente questo è il tipo di potenziometro utilizzato più frequentemente nelle applicazioni di cablaggio.
