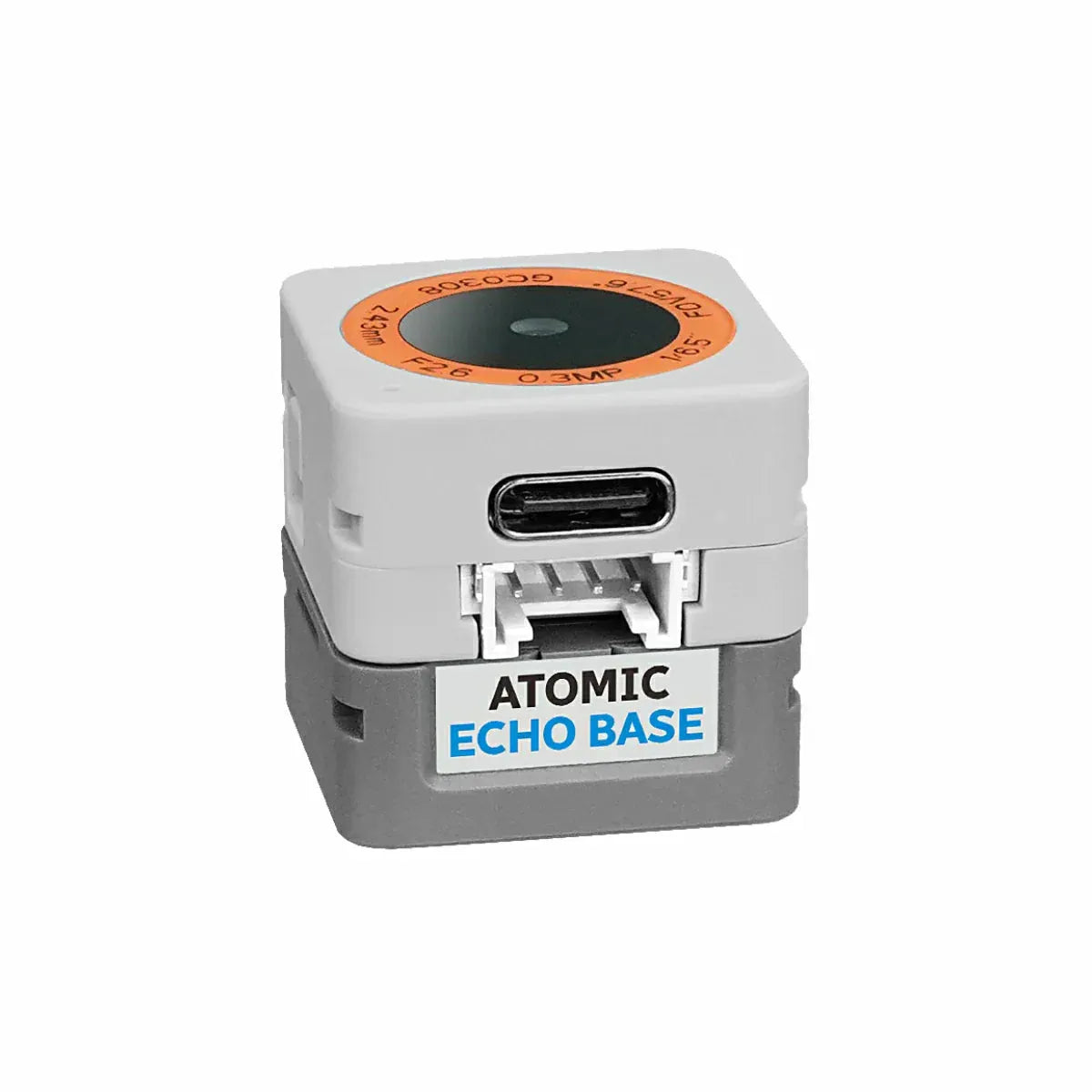

Kit Chatbot AI Camera M5Stack AtomS3R-CAM (8MB PSRAM)
AtomS3R-CAM AI Chatbot è un kit di sviluppo per visione e voce AI. Il kit è composto da due parti principali: il controller e la base vocale. Il controller utilizza AtomS3R-CAM, costruito attorno al chip ESP32-S3. Offre una grande combinazione di memoria di 8MB Flash + 8MB PSRAM. Integra inoltre una fotocamera GC0308 da 0,3MP, un IMU a 9 assi (BMI270 + BMM150), un tubo emettitore IR e altre periferiche ricche. La base vocale utilizza l'Atomic Echo Base, basata sul chip codec audio ES8311, capace di decodifica audio ad alta fedeltà e pilotaggio di microfono e altoparlante. Il kit supporta l'integrazione con XiaoZhi Voice Assistant, OpenAI Voice Assistant e Volcengine Voice Assistant, rendendolo adatto per assistenti vocali, domotica e altri scenari embedded.
Caratteristiche
- Controller principale integrato ESP32-S3-PICO-1-N8R8
- Fotocamera GC0308 da 0,3MP
- Sistema sensori a 9 assi
- 8MB Flash e 8MB PSRAM
- Tubo emettitore IR integrato
- Pin e interfacce espandibili
- Voce I2S full-duplex
- Codec audio a 24 bit
- Microfono digitale MEMS
- Amplificatore Classe D (altoparlante 8Ω @ 1W)
- Piattaforme di sviluppo:
ESP-IDF
PlatformIO
Arduino
UiFlow2
Include
- 1 x AtomS3R-CAM
- 1 x Atomic Echo Base
Applicazioni
- Assistente vocale
- Domotica
Specifiche
| Specifiche | Parametro |
|---|---|
| SoC | ESP32-S3-PICO-1-N8R8 @ processore dual-core Xtensa LX7, fino a 240MHz @ USB-OTG |
| Memoria | 8 MB Flash + 8 MB PSRAM |
| Wireless | Wi‑Fi 2.4 GHz |
| Fotocamera | GC0308, 0.3 MP, F2.6, 57.6° FOV |
| Infrarosso IR | Angolo di emissione 180°, fino a 12.46 m in condizioni non ostruite |
| IMU a 6 assi (BMI270) | Precisione: 0,05% (accelerazione), 0,05°/s (velocità angolare) Indirizzo I2C: 0x68 |
| Magnetometro a 3 assi (BMM150) | Precisione: 0,3 μT Montato su BMI270, dati accessibili tramite BMI270 |
| Interfacce di espansione | GPIO inferiore: G5/G6/G7/G8/G38/G39 e porta di espansione HY2.0-4P |
| Codec audio | ES8311: risoluzione a 24 bit, utilizzo protocollo I2S |
| Microfono MEMS | MSM381A3729H9BPC, SNR: ≥65 dB |
| Amplificatore di potenza | NS4150B: amplificatore Classe D |
| Altoparlante | Altoparlante a cavità 2014: 1W @ 8Ω |
| Temperatura di esercizio | 0 ~ 40°C |
| Dimensioni prodotto | AtomS3R-CAM: 24.0 x 24.0 x 13.5 mm Atomic Echo Base: 24.0 x 24.0 x 14.14 mm |
| Peso prodotto | AtomS3R-CAM: 7.4g Atomic Echo Base: 6.3g |
| Dimensioni confezione | 120.0 x 65.0 x 16.0 mm |
| Peso confezione | 22.1 g |
Impara
Modalità di download
Per caricare il firmware, tieni premuto il pulsante di reset per circa 2 secondi finché il LED verde interno si accende, quindi rilascia. Il dispositivo entrerà in modalità download e sarà pronto per il flashing.
Schema elettrico
- Schema della scheda principale AtomS3R-CAM
- Schema della scheda esterna AtomS3R-CAM
- Schema PDF Atomic Echo Base
Mappa Pin
BMI270 & IR & RGB
| ESP32-S3-PICO-1-N8R8 | G0 | G45 | G47 |
|---|---|---|---|
| LP5562 (Chip di controllo RGB) | SYS_SCL | SYS_SDA | |
| BMI270 | SYS_SCL | SYS_SDA | |
| IR | IR_LED_DRV |
BMM150
| BMI270 | BMI270_ASDx | BMI270_ASCx |
|---|---|---|
| BMM150 | A_SDA | A_SCL |
GC0308
| GC0308 | ESP32-S3-PICO-1-N8R8 |
|---|---|
| CAM_SDA | G12 |
| CAM_SCL | G9 |
| VSYNC | G10 |
| HREF | G14 |
| Y9 | G13 |
| XCLK | G21 |
| Y8 | G11 |
| Y7 | G17 |
| PCLK | G40 |
| Y6 | G4 |
| Y2 | G3 |
| Y5 | G48 |
| Y3 | G42 |
| Y4 | G46 |
| POWER_N | G18 |
HY2.0-4P
| HY2.0-4P | Nero | Rosso | Giallo | Bianco |
|---|---|---|---|---|
| PORT.CUSTOM | GND | 5V | G2 | G1 |
Atomic Echo Base
| Atomic Echo Base | SCL | SDA | SD/DSDIN | WS/LRCK | ASDOUT | SCK/SCLK |
|---|---|---|---|---|---|---|
| AtomS3R CAM | G39 | G38 | G5 | G6 | G7 | G8 |
Dimensioni modello
Schede tecniche
