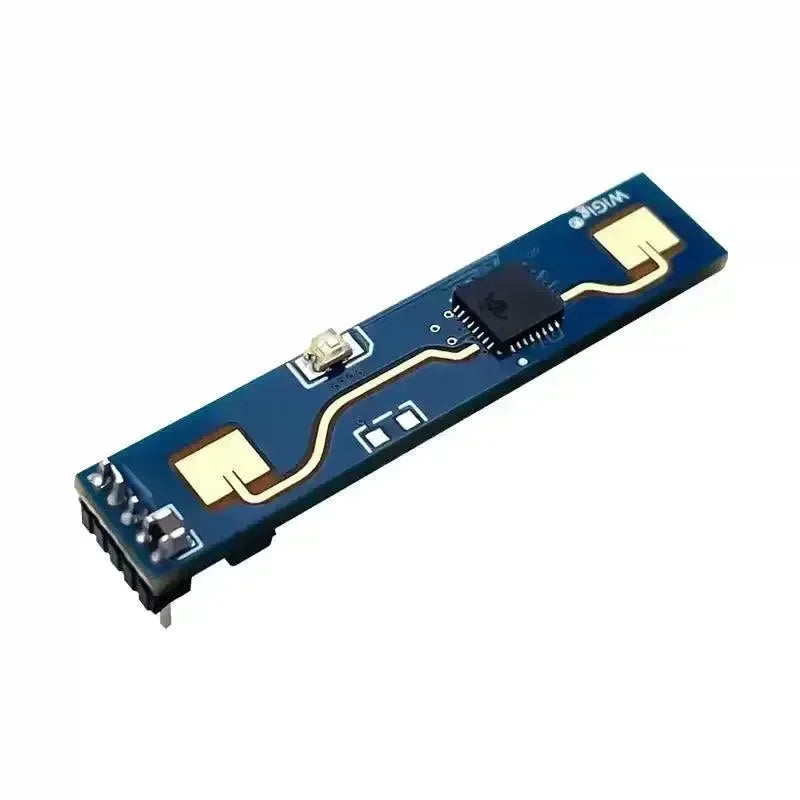

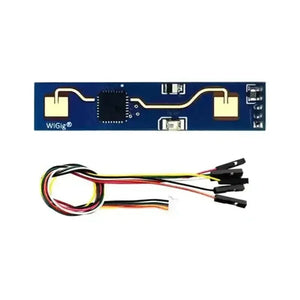

HLK-LD2410B+BLE Modulo Sensore Radar per Rilevamento Micromovimenti Umani a 24Ghz Kit di Scheda di Test

LD2410B è un modulo di rilevamento dello stato di presenza umana altamente sensibile a 24GHz sviluppato da Hi-link. Funziona sulla base del principio di utilizzo di FMCW (Wave Continua Modulata in Frequenza) per rilevare obiettivi umani all'interno di uno spazio definito. Attraverso la combinazione di elaborazione del segnale radar e un algoritmo di rilevamento preciso del corpo umano, raggiunge un rilevamento ad alta sensibilità dello stato di presenza umana, in grado di identificare sia corpi umani in movimento che fermi. Inoltre, può calcolare informazioni ausiliarie come la distanza dell'obiettivo.

Supporto Uscita GPIO e UART, plug and play, e può essere applicato in modo flessibile a diversi scenari smart e prodotti terminali.

Parametri del prodotto

• Plug and play, facilitando un facile assemblaggio.

• La distanza di rilevamento più lunga può raggiungere fino a 5 metri.

• Ampio angolo di rilevamento, con una copertura di fino a ±60 gradi.

• Identificazione accurata all'interno dell'intervallo specifico, che consente la divisione dell'area di rilevamento e blocca le interferenze provenienti dall'esterno dell'intervallo.

• Regolazione intelligente dei parametri a più livelli per soddisfare le esigenze delle alterazioni della scena.

• Sono disponibili strumenti di debug visivo e di configurazione.

• È piccolo e semplificato, con la dimensione minima di soli 7mm x 35mm.

• Supporta vari metodi di installazione, tra cui appensione al soffitto e appensione a parete.

• Opera nella banda ISM a 24GHz, conformandosi alle normative spettrali FCC e CE.

• 5 - 12V alimentatore a ampia tensione.

• L'opzione finale ed economica.

Vantaggio della soluzione

Il modulo di rilevamento del corpo umano LD2410 adotta la tecnologia del sensore radar a onde millimetriche da 24GHz. Rispetto ad altre soluzioni, presenta vantaggi evidenti nelle applicazioni di rilevamento del corpo umano:

• Oltre ad essere sensibile al movimento del corpo umano, può anche percepire sensibilmente i movimenti statici, agitati, seduti e sdraiati del corpo umano che non possono essere riconosciuti dalle soluzioni tradizionali.；

• Ha una buona adattabilità ambientale e l'effetto di rilevamento non è influenzato dall'ambiente circostante come temperatura, luminosità, umidità e fluttuazioni della luce;

• Con una buona penetrazione del guscio e può essere nascosto nel guscio per funzionare senza aprire fori sulla superficie del prodotto, migliorando l'estetica del prodotto;

• Configurazione flessibile della distanza di rilevamento più lontana e della sensibilità su ciascuna porta distante per una personalizzazione flessibile e ottimizzata;

Applicazione

Controllo della luce con sensore del corpo umano

Rileva se c'è qualcuno nello spazio e controlla automaticamente le luci, come apparecchi di illuminazione in luoghi pubblici, luci con sensori vari, lampadine, ecc.

Risveglio ad induzione del corpo umano dello schermo pubblicitario e di altre apparecchiature

Si accende automaticamente quando arrivano le persone e dorme automaticamente quando nessuno arriva per risparmiare energia, la consegna delle informazioni è più accurata ed efficiente.

Protezione della sicurezza della vita

Protezione da lavoro della lampada UV, per evitare che la lampada UV si accenda quando sono presenti persone nelle vicinanze e causi lesioni personali.

Rilevamento e allarme automatici di luoghi pericolosi per impedire alle persone di entrare in spazi specifici ad alto rischio, come luoghi ad alto rischio in cui entra il personale dell'esplosione di una miniera di carbone.

Elettrodomestici intelligenti

Quando non c'è nessuno nella stanza per un lungo periodo, la TV, il condizionatore e gli altri apparecchi elettrici si spengono automaticamente, risparmiando energia e sicurezza.

Sicurezza intelligente

Rilevamento e identificazione di persone che si intromettono, sostano, ecc. all'interno del raggio specificato.

Scaricamento

Manuale del Modulo di Rilevamento della Presenza di Vita HLK LD2410B V1.04

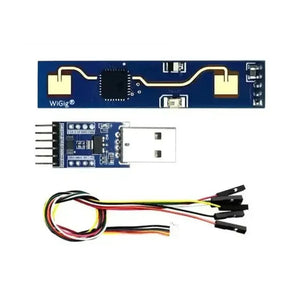

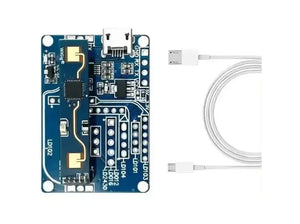

HLK-LD-KIT-V2.0

Protocollo di comunicazione seriale LD2410B V1.07

LD2410 Strumento EN (versione inglese)

Che cos'è l'HLK-LD2410B e come si usa?
