Scudo per azionamento motore Raspberry Pi L298P per Arduino

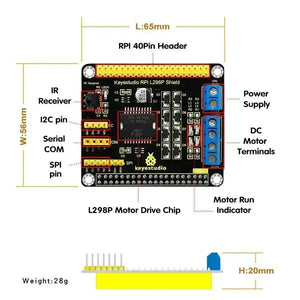

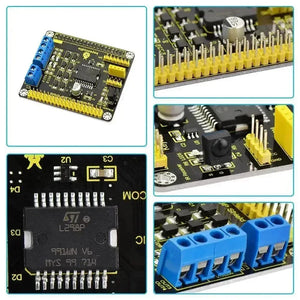

Lo scudo di azionamento del motore Keyestudio RPI L298P adotta il chip del driver del motore ad alta potenza L298P, che può azionare direttamente due motori CC, con corrente di azionamento fino a 2 A, e il terminale di uscita del motore utilizza otto diodi Schottky ad alta velocità come protezione.

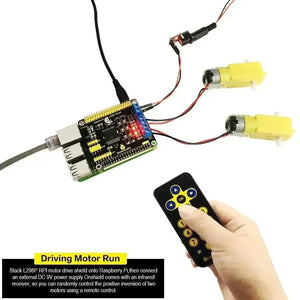

Lo scudo è completamente compatibile con varie versioni di Raspberry Pi. Nel frattempo, lo schermo ha fatto uscire ciascuna interfaccia per un semplice collegamento di altri sensori. Questo scudo ha anche un ricevitore IR, quindi puoi utilizzare il telecomando a infrarossi per comunicare con esso.

Per semplificare il montaggio dello schermo sul tuo Raspberry Pi, ti abbiamo fornito appositamente 4 viti a testa tonda M2.5*20MM, 4 pilastri in rame M2.5*10MM a doppio passaggio e 4 viti in nichel M2.5 -Placcatura Noci.

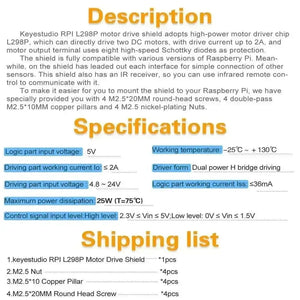

Caratteristiche

• Tensione di ingresso della parte logica: 5V

• Tensione di ingresso della parte di pilotaggio: 4,8 ~ 24V

• Parte logica funzionante corrente Iss: ≤36mA

• Parte di guida corrente di lavoro Io: ≤ 2A

• Dissipazione di potenza massima: 25W (T=75℃)

• Livello di ingresso del segnale di controllo:
  Livello alto: 2.3V ≤ Vin ≤ 5V
  Lowlevel:0V≤ Vin≤ 1.5V

• Temperatura di lavoro: -25℃～＋130℃

• Forma del driver: guida a ponte H a doppia potenza
