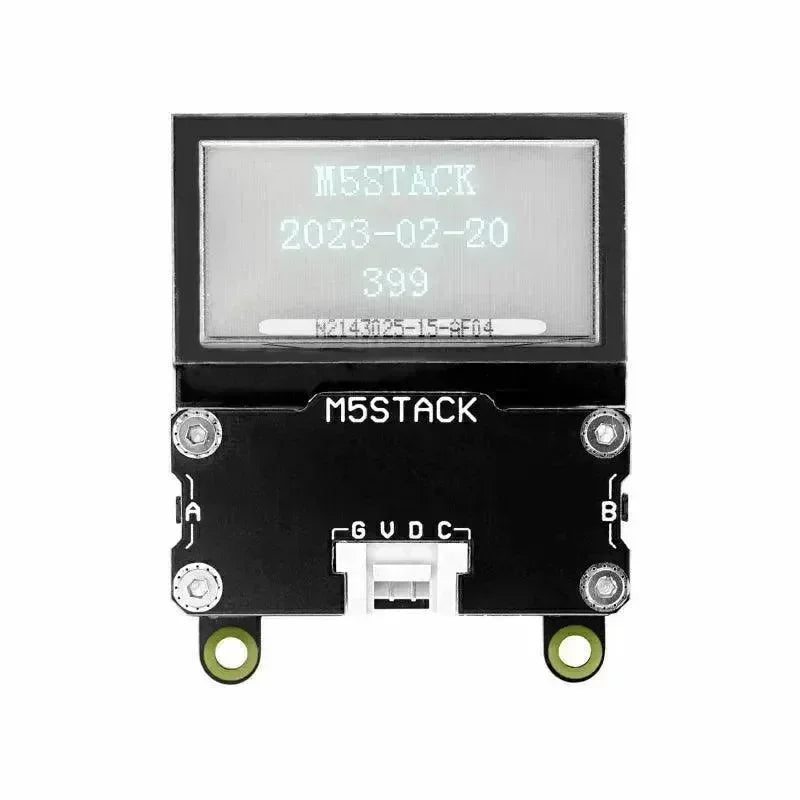

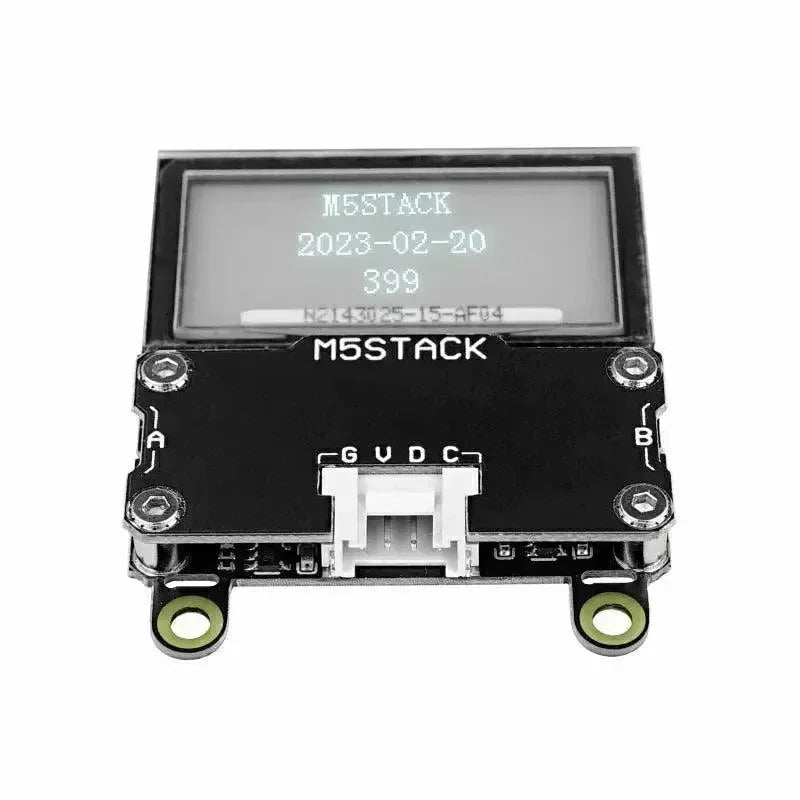

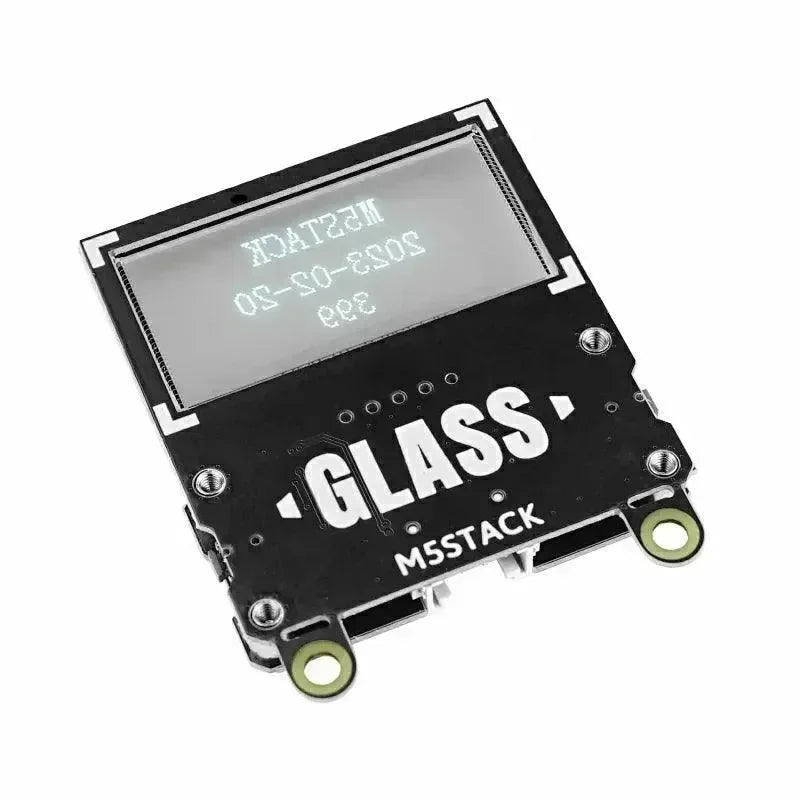

Unità M5Stack Glass con OLED trasparente da 1,51 pollici

Il Glass Unit è uno schermo di espansione OLED trasparente con dimensioni di 1,51 pollici. È stato progettato per offrire un display monocromatico con una risoluzione di 128x64 pixel. L'area visibile dello schermo è di 128x56 pixel, il che facilita un'integrazione innovativa con vari componenti o superfici.

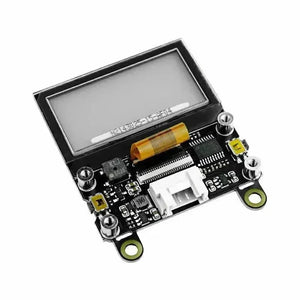

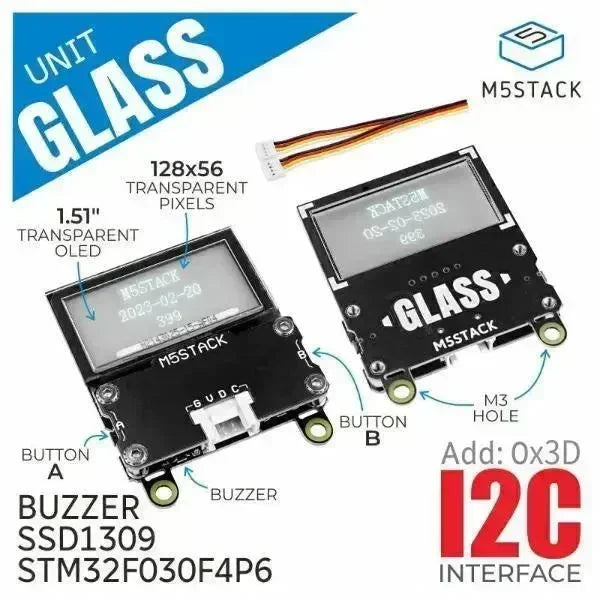

Il Modulo Vetrato opera utilizzando l'architettura STM32+driver SSD1309 per garantire un controllo e una funzionalità efficienti. L'unità microcontrollore (MCU) impiegata in questo sistema è lo STM32F030F4P6, che è responsabile non solo per pilotare il display ma anche per integrare due pulsanti di input e un buzzer. Questa configurazione facilita l'interazione con l'utente e fornisce feedback in modo efficace.

L'interfaccia di comunicazione utilizzata per il controllo e gli aggiornamenti del firmware è I2C, con l'indirizzo del modulo designato come 0x3C. Questa configurazione facilita l'integrazione e la gestione senza soluzione di continuità dell'estensione dello schermo OLED trasparente. L'Unità di Vetro è particolarmente adatta per l'incorporazione in una vasta gamma di prodotti per la casa o dispositivi di controllo come pannello di visualizzazione. Le sue caratteristiche trasparenti consentono effetti visivi distintivi e un'ampia gamma di possibilità di integrazione. Con le sue dimensioni compatte e le funzionalità multifunzionali, migliora significativamente l'esperienza dell'utente e trasmette informazioni pertinenti in diverse applicazioni.

Caratteristiche

• 128x56 pixel trasparenti (128x64 pixel totali)

• Area di visualizzazione 35,5 x 18 mm

• Superficie del vetro 42mm x 27,16mm

• Profondità di colore a 1 bit

• Operazione I2C

• Indirizzi I2C: 0x3C

• Supporto per piattaforme di programmazione: Arduino, UIFlow

Articoli in evidenza

Include

• 1x Unità di vetro

Applicazioni

• Prodotti per la casa

• Giocattoli fai da te

Specifica
