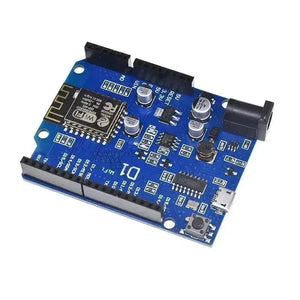

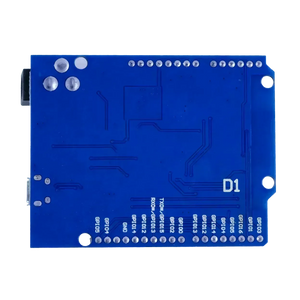

WeMos D1 Nodemcu ESP8266Mod-12f Modulo WiFi Arduino

Questa scheda è la famosa scheda D1 con il modulo Wifi ESP8266, perfetta per applicazioni IoT.

L'ESP8266Mod è il fratello maggiore del D1 Mini , il cui nucleo principale è il modulo ESP8266-12F . Rispetto al D1 Mini , questa scheda offre più pin e quindi opzioni di connessione per collegare direttamente qualsiasi modulo alla scheda wifi senza la necessità di microcontrollori aggiuntivi. La base di questa scheda è il modulo ESP8266-12F, che è dotato del chip ESP8266EX . Ciò significa che sei preparato per tutte le possibili applicazioni.

La scheda D1 Nodemcu ESP8266Mod-12f utilizza la stessa forma e dimensione delle schede convenzionali, quindi puoi utilizzare diversi tipi di shield con questa scheda. La scheda di sviluppo D1 è compatibile con la maggior parte degli shield. Ha 10 GPIO , tutti PWM, con porta I2C e 1 ingresso analogico . Il modulo è compatibile con Arduino IDE e ha una porta micro USB.

Dettagli tecnici della scheda di sviluppo D1

11 ingressi digitali/pin di avvio, tutti i pin supportano Interrupt/PwM/I2C/Einadig (tranne D0)

1 ingresso analogico (3,3 V Max. Ingresso)

Una connessione micro USB

Una connessione di alimentazione, ingresso elettrico 7-12V.

Compatibile con Nodemcu, Microphyton e Arduino

DETTAGLI TECNICI DEI CHIP ESP8266Mod-12F

Wifi

Standard FCC/CE/Telec/SRRC

Protocolli 802.11 b/g/n/e/i

Gamma di frequenza 2,4 g ~ 2,5 g (2400 m ~ 2483,5 m)

Traccia PCB antenna, esterna, connettore Ipex, chip ceramico

Hardware

CPU Tensilica L106 microcontrollore a 32 bit

Interfaccia periferica

UART/SDIO/SPI/I2C/I2S/IR

Controllo Remoto GPIO/ADC/PWM

Tensione di funzionamento 3,0 V ~ 3,6 V
