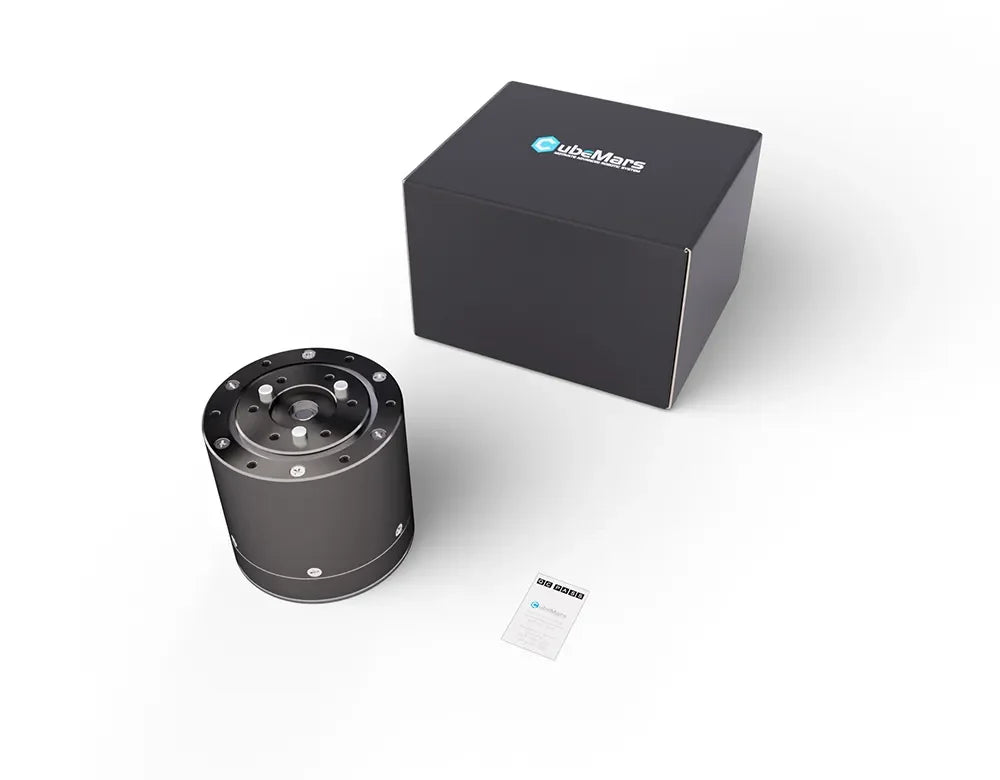

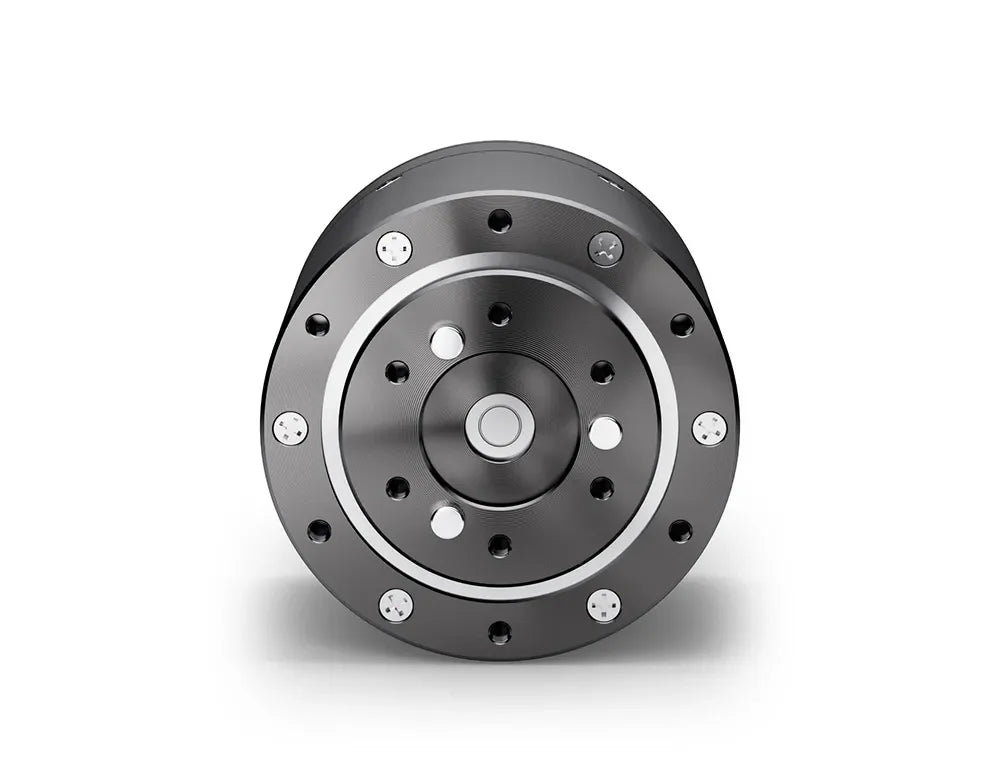

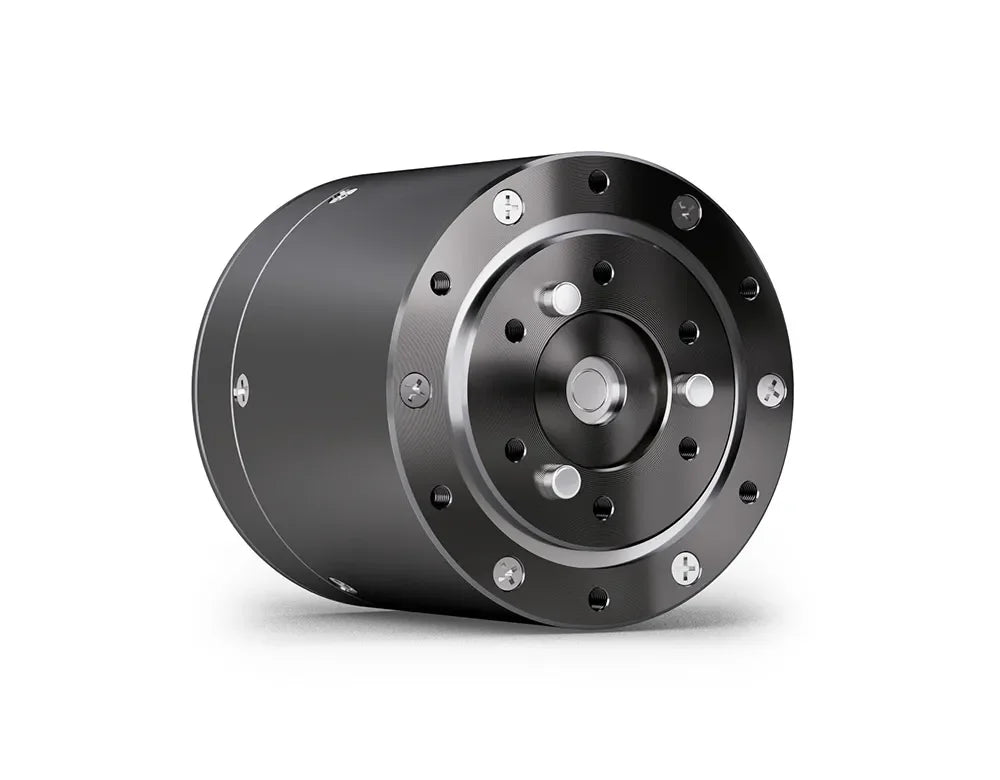

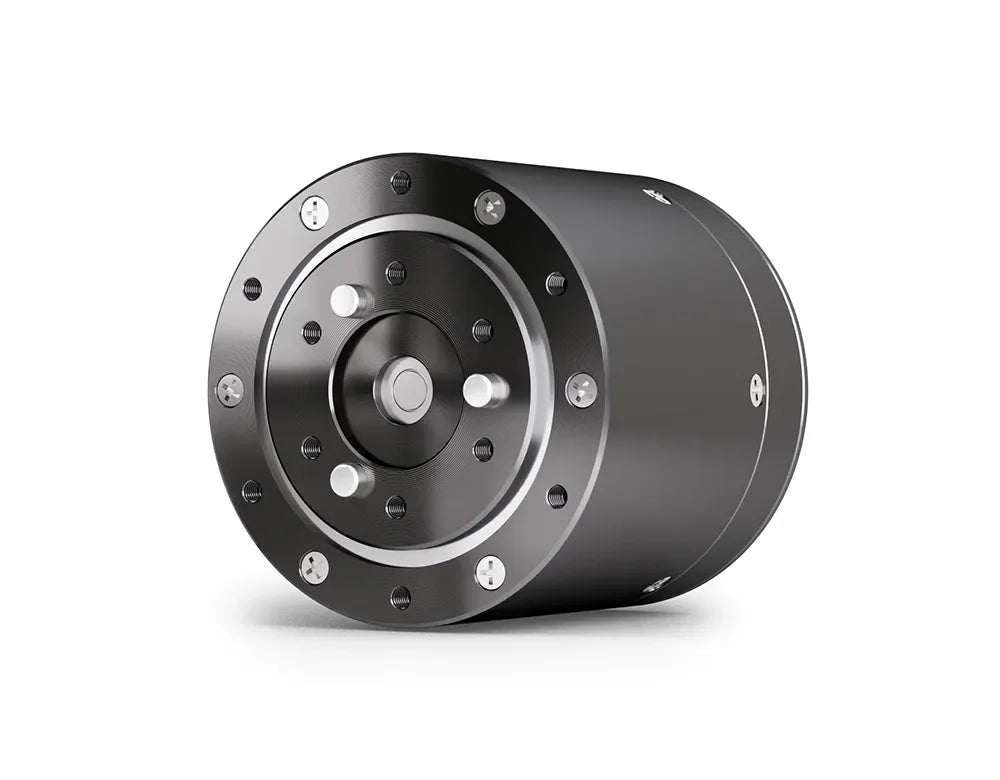

⚙️Il CubeMars AK45-36 è un motore BLDC industriale trifase compatto ma ad alta coppia (motore brushless DC) che combina la commutazione elettronica senza manutenzione con la precisione degli ingranaggi planetari, offrendo potenza silenziosa ed efficiente come unità autonoma o all'interno di reti avanzate di servo e controllo del movimento.
Caratteristiche Principali
- 💪 Elevata coppia in uscita
Il CubeMars AK45-36 eroga fino a 10 N·m di coppia di picco, classificandolo come motore brushless DC ad alta coppia e motore brushless ad alta coppia ideale per applicazioni industriali pesanti che richiedono forza stabile e affidabile. - 📏 Design compatto e leggero
Con soli 450g, questo motore brushless DC trifase si adatta facilmente a spazi compatti mantenendo alta resistenza meccanica ed efficienza operativa. - 🔄 Compatibilità di controllo versatile
Come motore brushless DC industriale, supporta una varietà di sistemi di controllo, dal semplice funzionamento a ciclo aperto a complessi servoazionamenti e protocolli di controllo del movimento come CANopen ed EtherCAT — consentendo un'integrazione senza soluzione di continuità in sistemi di automazione sofisticati. - 🔇 Funzionamento fluido e silenzioso
Grazie al suo avanzato motore brushless DC con ingranaggi planetari progettato per operare con rumore e vibrazioni minimi, garantendo prestazioni fluide e affidabili in ambienti di precisione. - 🎯 Posizionamento e Controllo di Precisione
Questo motore BLDC offre un'eccellente precisione, rendendolo adatto per robotica, macchine CNC, dispositivi medici e qualsiasi applicazione che richieda un controllo preciso del movimento.
Specifiche
| Articolo | Etichetta originale | Valore |
|---|---|---|
| Applicazione | Applicazione | Robot con gambe, esoscheletro, AGV |
| Metodo di guida | Modalità di guida | FOC |
| Temperatura ambiente di esercizio | Temperatura ambiente di funzionamento | -20°C ~ 50°C |
| Tipo di avvolgimento | Tipo di avvolgimento | stella |
| Classe di isolamento | Livello di isolamento | F |
| Isolamento alta tensione | Isolamento Alta tensione | 500V 5mA / 2s |
| Resistenza di isolamento | Resistenza di isolamento | 500V 10MΩ |
| Numero di slot | Numero di slot | 24 |
| Coppie di poli | Coppie di poli | 14 |
| Rapporto di riduzione | Rapporto di Riduzione | 36:1 |
| Coppia di trascinamento | Coppia di ritorno (Nm) | 0.8 |
| Gioco (arcmin) | Gioco (arcmin) | 12 |
| Sensore di temperatura | Sensore di temperatura | NTC MF51B 103F3950 |
| Rumore (a 65 cm dal motore) | Rumore dB (a 65 cm dal motore) | 65 dB |
| Carico dinamico di base Cr (N) | Carico dinamico di base Cr(N) | 2810 N |
| Carico statico di base Cor (N) | Carico statico di base Cor(N) | 2760 N |
| Tensione nominale | Tensione nominale (V) | 24 V |
| Coppia nominale | Coppia nominale (Nm) | 8 Nm |
| Velocità nominale | Velocità nominale (rpm) | 40 rpm |
| Corrente nominale | Corrente nominale (ADC) | 2 A |
| Peso | Peso (g) | 340 g |
| Coppia di picco | Coppia di picco (Nm) | 24 Nm |
| Corrente di picco | Corrente di picco (ADC) | 6.5 A |
| Velocità a vuoto | Velocità a vuoto (rpm) | 52 rpm |
| KV | KV (rpm/V) | 80 rpm/V |
| KT | KT (Nm/A) | 0.11 Nm/A |
| KE | KE (V/krpm) | 12,5 V/krpm |
| Resistenza fase-fase | Resistenza fase-fase (mΩ) | 1,8 mΩ |
| Induttanza fase-fase | Induttanza fase-fase (μH) | 1,4 μH |
| Momento d'inerzia del rotore | Inerzia del rotore (g·cm²) | 32 g·cm² |
| Costante del motore | Costante del motore (Nm/√W) | 0,15 Nm/√W |
| Costante di tempo meccanica | Costante di tempo meccanica (ms) | 0,83 ms |
| Densità di coppia massima | Densità massima di coppia (Nm/kg) | 70,5 Nm/kg |

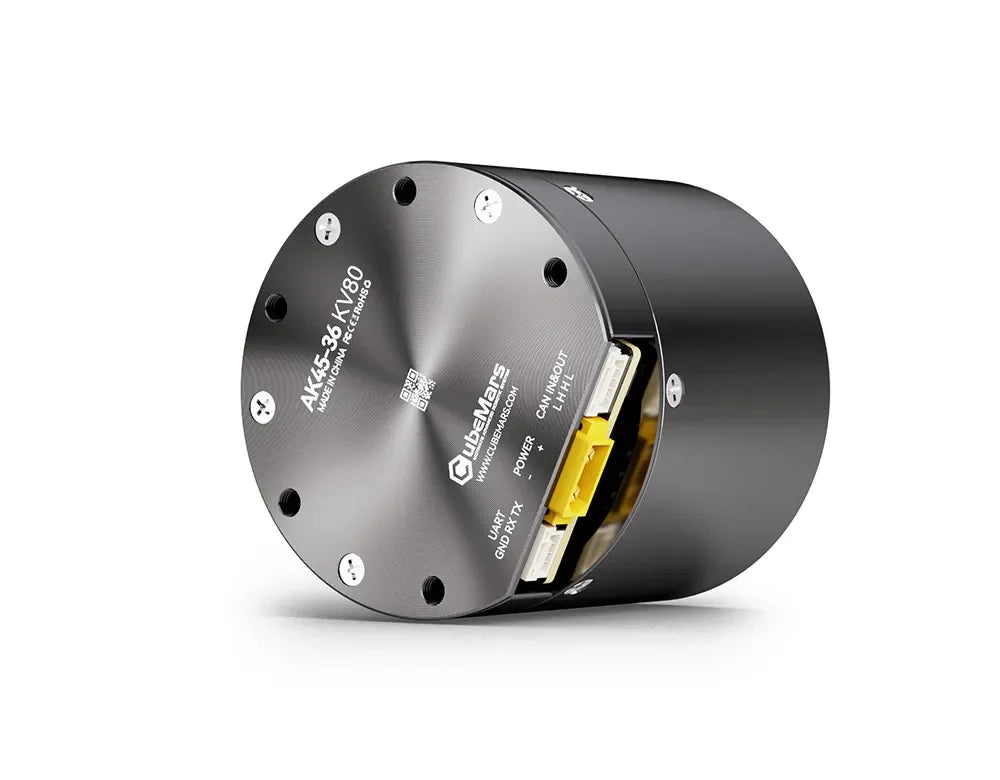

| Connettore CAN | Connettore CAN | A1257WR-S-3P |
| Connettore UART | Connettore UART | A1257WR-S-3P |
| Connettore di alimentazione | Connettore di alimentazione | XT30PW-M |
| Tipo di encoder anello interno | Tipo di encoder anello interno | Magnetico |
| Risoluzione encoder anello interno | Risoluzione encoder anello interno | 14 bit |
| Tipo di encoder anello esterno | Tipo di encoder ad anello esterno | \ (none) |
| Risoluzione encoder anello esterno | Risoluzione encoder anello esterno | \ (none) |
| Numero di encoder | Numero di encoder | 1 |
Attuatore plug-and-play: encoder assoluto a singolo giro a 14 bit, driver integrato e alimentazione 24V, con Interfacce CAN/UART per un'integrazione senza soluzione di continuità nei sistemi robotici ed esoscheletri ⚡
Applicazioni:
- 🤖 Giunti robotici e bracci robotici collaborativi alimentati da motori brushless ad alta coppia
- 🚗 Veicoli a guida automatica (AGV) e veicoli a guida su rotaia (RGV) che richiedono motori BLDC industriali robusti
- 🚁 Gimbal e stabilizzatori UAV che utilizzano motori brushless DC con ingranaggi planetari per un controllo stabile del volo
- 🔄 Assi di macchine utensili CNC e tavole rotanti di precisione azionati da motori brushless DC trifase
- 💨 Pompe, compressori e ventilatori che beneficiano di un funzionamento efficiente dal punto di vista energetico con motore brushless DC ad alta coppia
Questo motore BLDC industriale offre prestazioni affidabili e ad alta coppia in una varietà di ambienti ad alta richiesta.
