CubeMars AK45-10 Motore DC Brushless Compatto ad Alta Coppia
CubeMars AK45-10 Motore DC Brushless Compatto ad Alta Coppia
Manuale Utente Driver Modulo CubeMars AKSeries

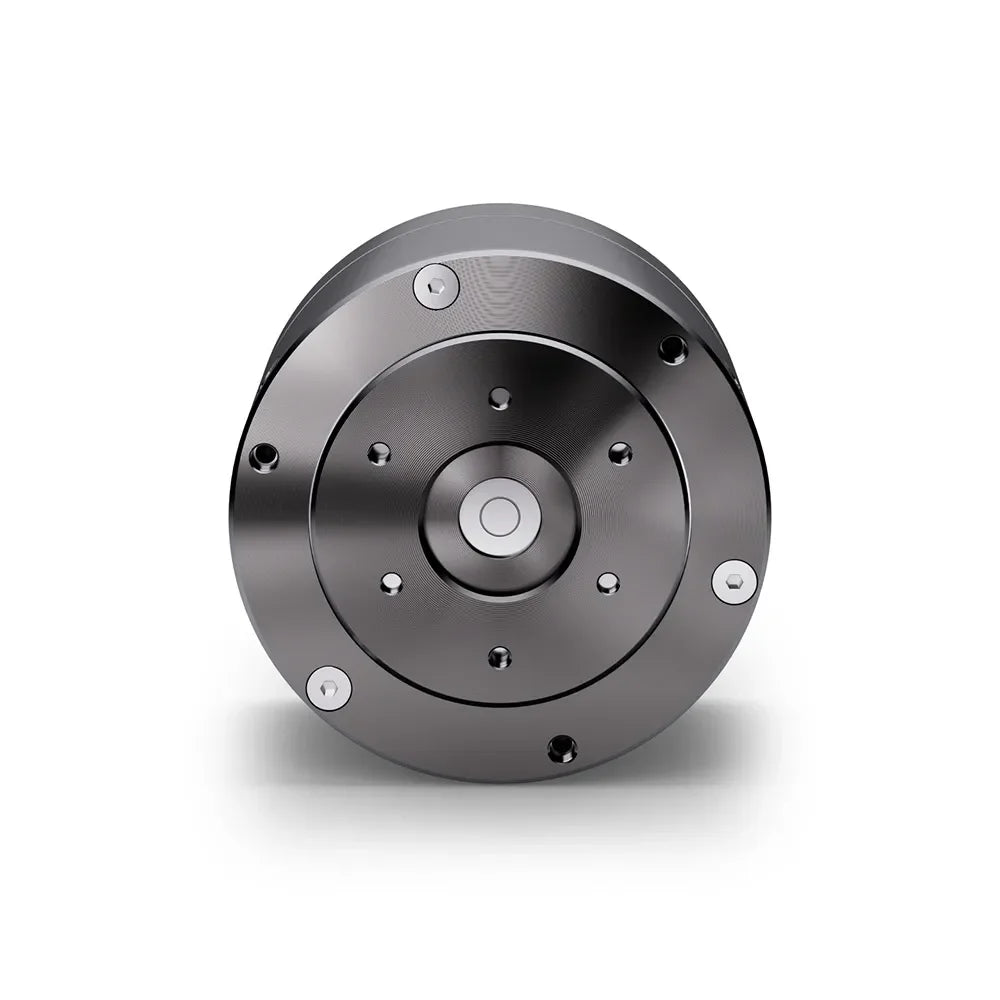

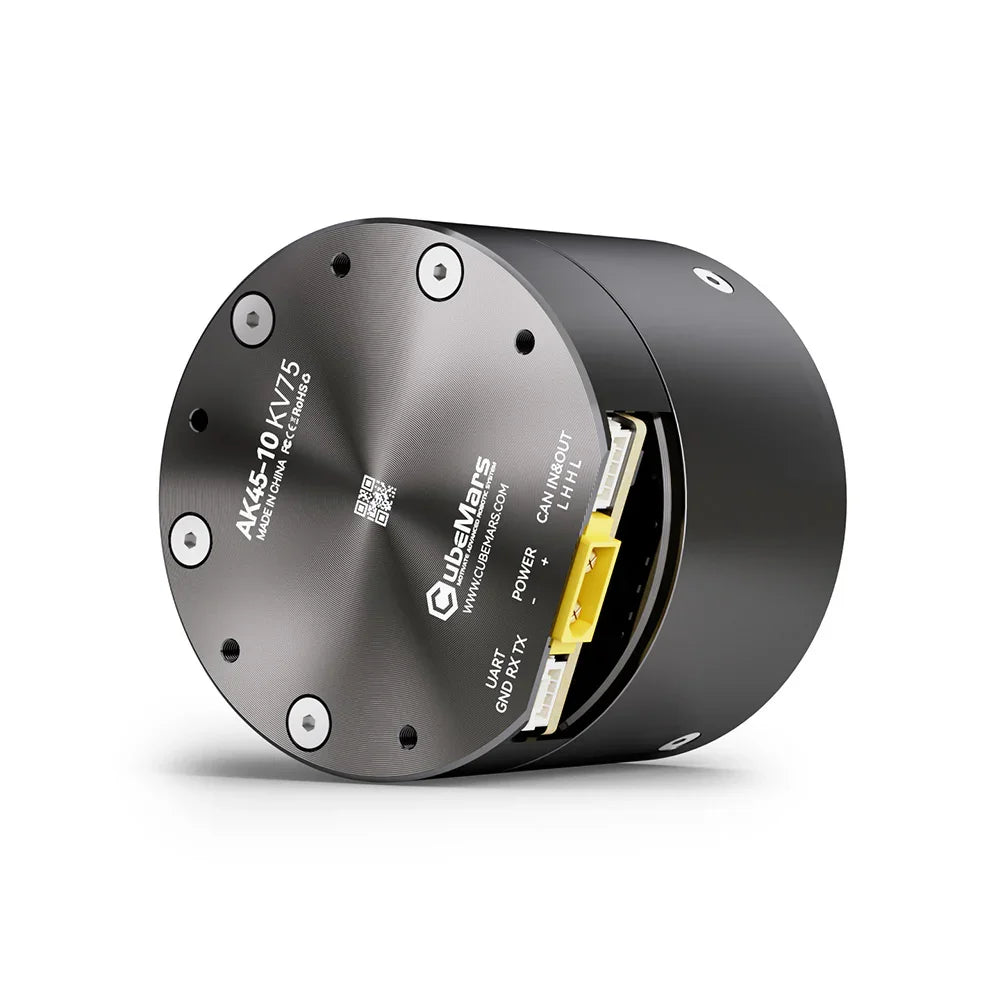

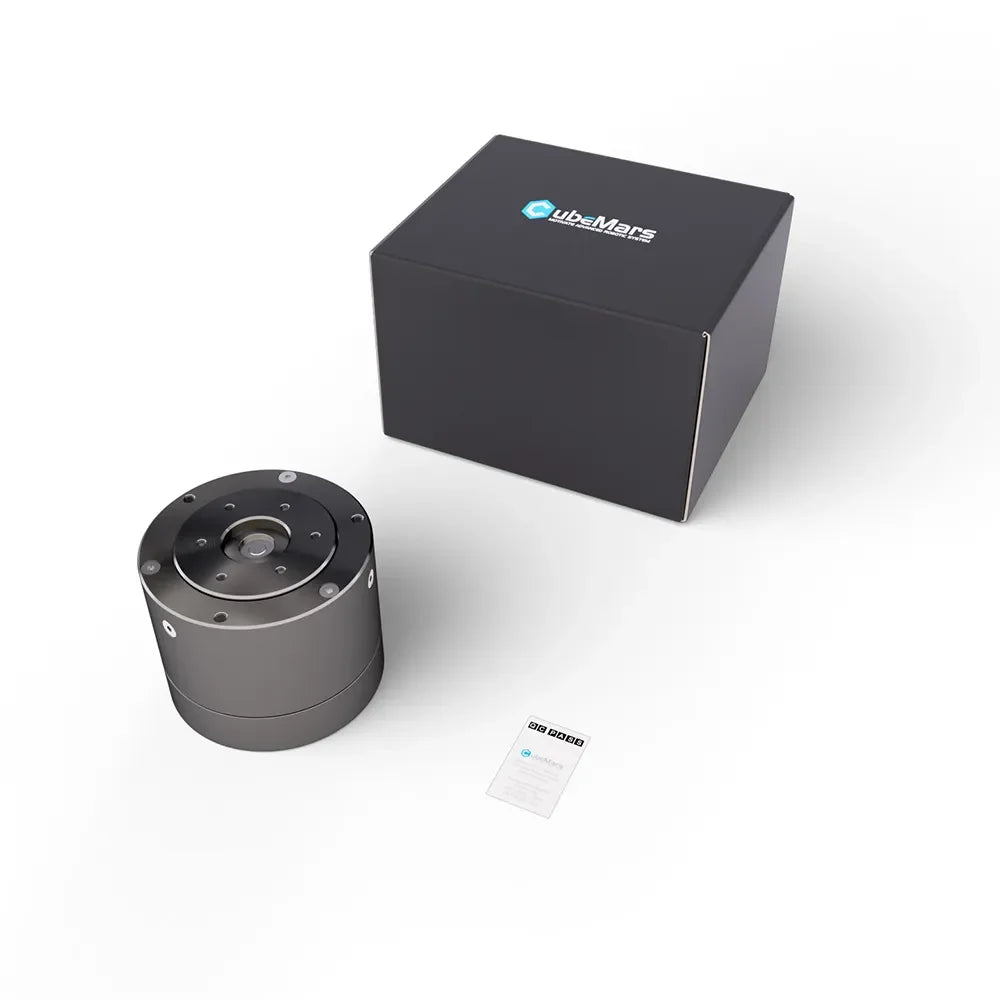

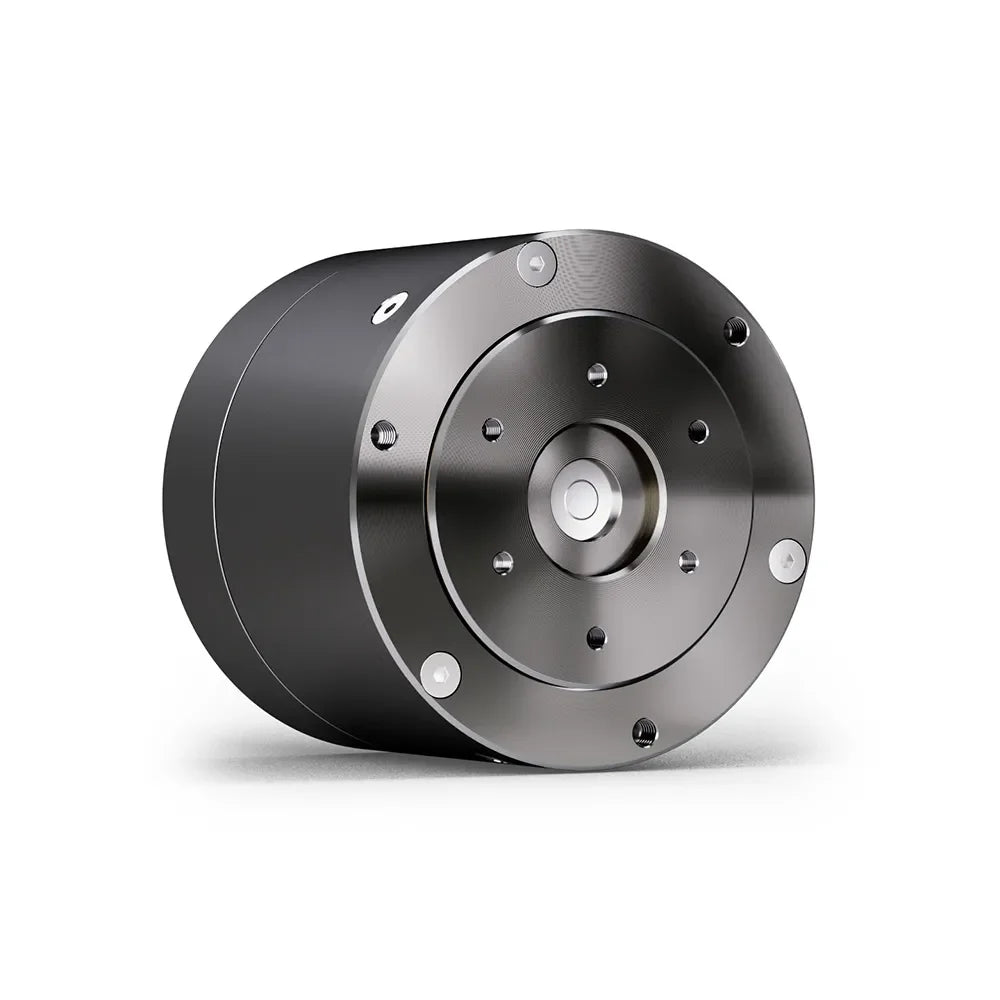

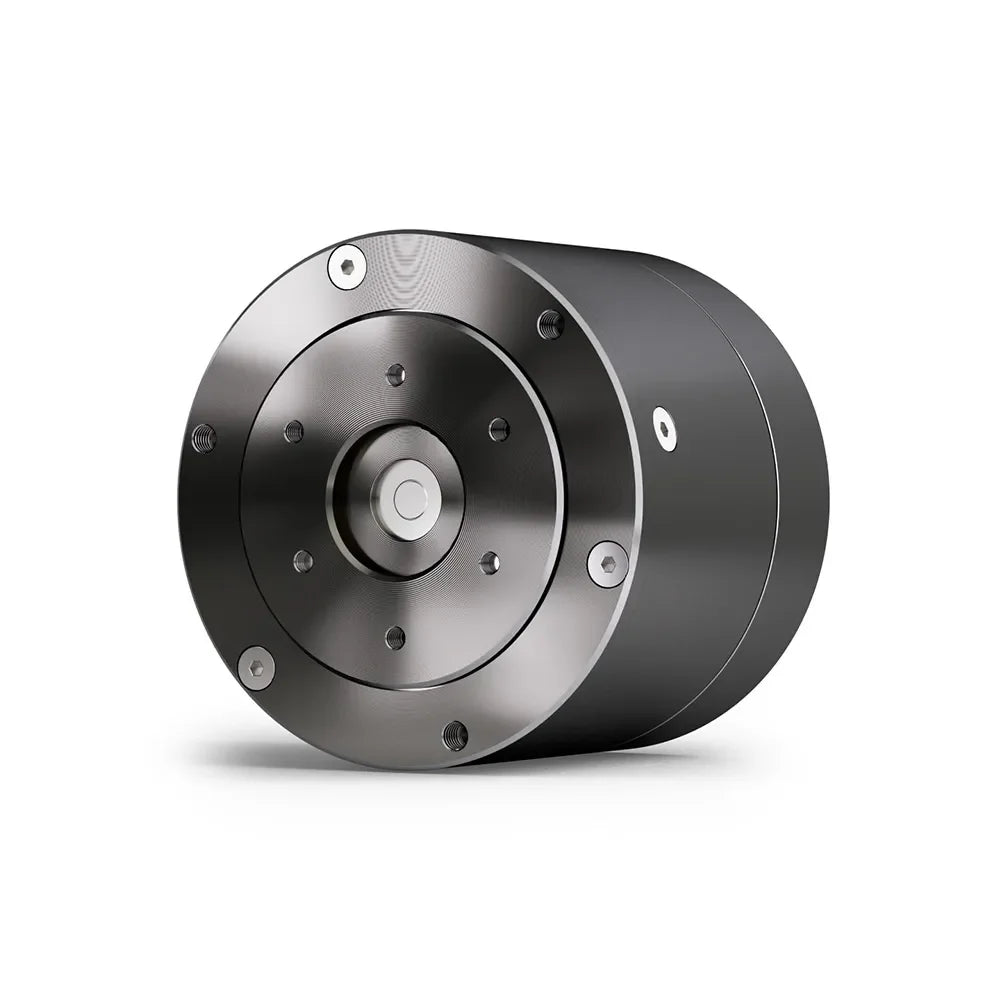

⚙️ CubeMars AK45-10 – Motore BLDC Frameless ad Alta Coppia per Robotica e Automazione
🧠 Il CubeMars AK45-10 è un motore BLDC frameless compatto che integra un motore brushless DC ad alta coppia, un' architettura trifase e un sistema di ingranaggi planetari di precisione. Progettato per la robotica, automazione e controllo del movimento avanzati, offre un'eccezionale densità di potenza, funzionamento silenzioso e posizionamento preciso in un formato leggero ⚡🔧.
Ideale per robot a zampe, esoscheletri, AGV e sistemi CNC, l'AK45-10 stabilisce un nuovo standard nelle prestazioni del motore BLDC industriale—combinando durata, versatilità e integrazione plug-and-play per ambienti esigenti.
✨ Caratteristiche principali
- 💪 Coppia di Picco 7 N·m: Eroga fino a 7 N·m di coppia di picco, ideale per giunti robotici ad alto carico e attuatori industriali.
- ⚖️ Compatto e Leggero: Pesa solo 260 g, progettato per spazi ristretti e piattaforme mobili.
- 🎛️ Modalità di Controllo Flessibili: Supporta protocolli di controllo servo FOC e controllo del movimento, inclusa la regolazione PID adattativa.
- 🔇 Funzionamento Silenzioso: Riduttore planetario ottimizzato garantisce prestazioni fluide e a basso rumore (60 dB).
- 🎯 Alta Precisione: Encoder magnetico integrato a 14 bit consente una precisione di posizionamento di 0,1°.
260 g, 7 N·m coppia di picco, 26,9 N·m/kg — attuatore compatto per robot a gambe, esoscheletri e AGV 🤖🦾. Controllo FOC, driver integrato e encoder magnetico a 14 bit per un movimento preciso ed efficiente ⚡📈.
📐 Specifiche
| Parametro | Etichetta Originale | Valore |
|---|---|---|
| Applicazione | Applicazione | Robot a gambe, esoscheletro, AGV |
| Metodo di guida | Modalità di guida | FOC (Controllo Orientato al Campo) |
| Temperatura di esercizio | Temperatura ambiente di esercizio | -20°C ~ 50°C |
| Tipo di Avvolgimento | Tipo di Avvolgimento | Delta |
| Classe di Isolamento | Livello di Isolamento | Classe C |
| Isolamento ad Alta Tensione | Isolamento Alta Tensione | 500V 5mA/2s |
| Resistenza di isolamento | Resistenza di isolamento | 500V 10MΩ |
| Slot | Numero di Slot | 24 |
| Coppie di Poli | Coppie di Poli | 14 |
| Rapporto di riduzione | Rapporto di riduzione | 10:1 |
| Gioco | Gioco (arcmin) | 18 |
| Livello di Rumore | Rumore dB | 60 dB |
| Tensione nominale | Tensione nominale (V) | 24 V |
| Coppia Nominale | Coppia nominale (Nm) | 2,5 Nm |
| Velocità Nominale | Velocità nominale (giri/min) | 40 giri/min |
| Corrente Nominale | Corrente nominale (ADC) | 2 A |
| Peso | Peso (g) | 260 g |
| Coppia di picco | Coppia di picco (Nm) | 7 Nm |
| Velocità a vuoto | Velocità a vuoto (giri/min) | 180 giri/min |
| Costante KV | KV (rpm/V) | 75 rpm/V |
| Costante KT | KT (Nm/A) | 0,127 Nm/A |
| Costante KE | KE (V/krpm) | 13,33 V/krpm |
| Resistenza | Resistenza tra fasi | 2,2 Ω |
| Induttanza | Induttanza tra fasi | 1330 μH |
| Inerzia del rotore | Inerzia del rotore | 89 g·cm² |
| Costante del motore | Costante del motore | 0,0858 Nm/√W |
| Densità di coppia | Densità massima di coppia | 26,9 Nm/kg |
| Tipo Encoder | Tipo encoder anello interno | Magnetico |
| Risoluzione Encoder | Risoluzione encoder anello interno | 14 bit |
| Connettori | CAN/UART/Alimentazione | A1257WR-S-3P / XT30PW-M |
🚀 Applicazioni
- 🤖 Robotica – controllo di movimento di precisione per giunti umanoidi e piattaforme mobili
- 🏭 Automazione Industriale – motore BLDC ad alta efficienza per attuatori compatti
- 🛠️ Macchine CNC – posizionamento fluido e preciso con motore a ingranaggi planetari
- 🦾 esoscheletri e AGV – moduli di azionamento leggeri ad alta coppia
