CubeMars AK40-10 Motore DC Brushless Compatto ad Alta Coppia
Need it faster? Contact us via phone or email for expedited delivery.
Popular items sell out fast. Pre-order now and we'll restock & ship from Germany within 5-10 working days.
CubeMars AK40-10 Motore DC Brushless Compatto ad Alta Coppia
Manuale Utente Driver Modulo CubeMars AKSeries

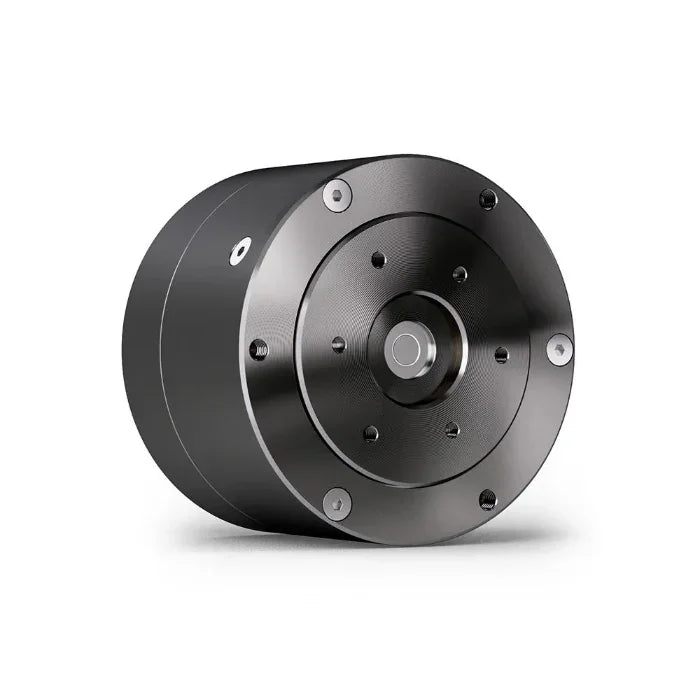

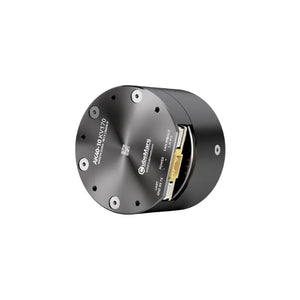

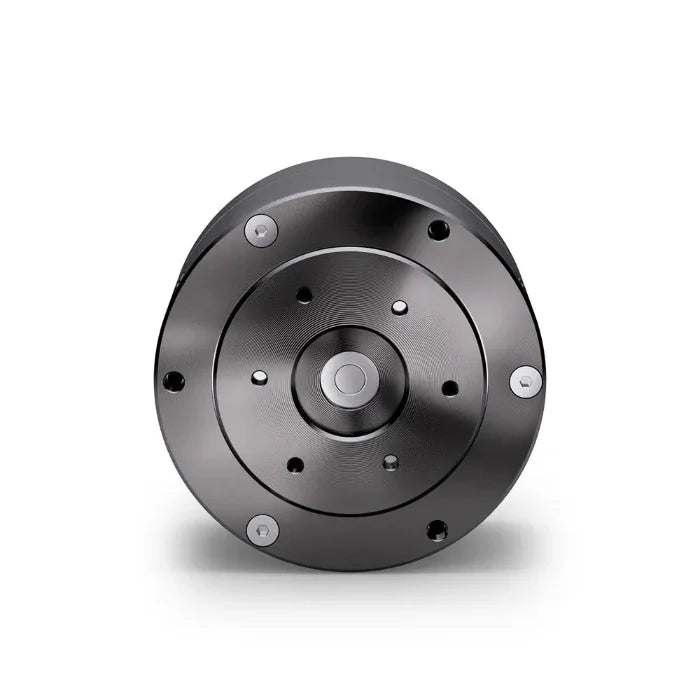

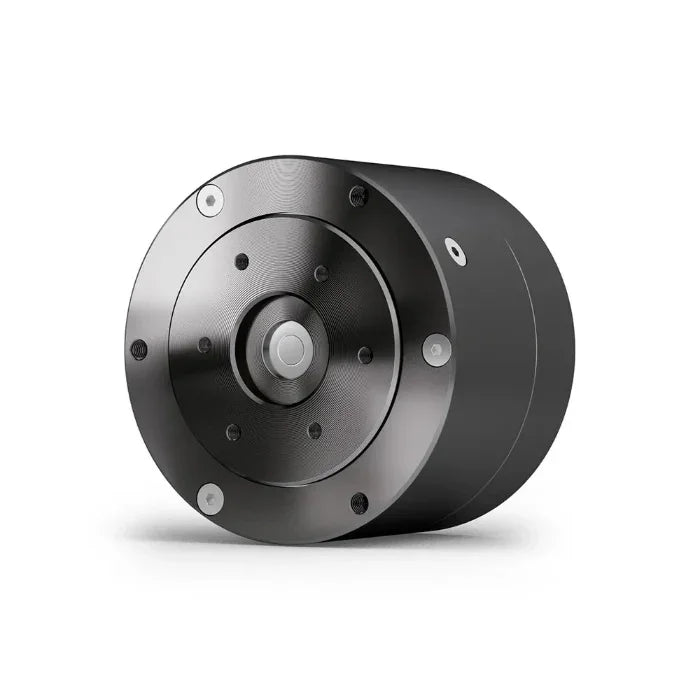

⚙️ Il Motore Attuatore CubeMars AK40-10 è un modulo di potenza compatto ad alta coppia progettato per robotica di precisione, automazione e mobilità. Questo attuatore avanzato integra un motore BLDC ad alta efficienza con un riduttore planetario, offrendo coppia eccezionale, movimento fluido e affidabilità attraverso applicazioni impegnative.
🔧 Attuatore tre in uno: motore BLDC integrato, riduttore planetario e driver FOC per prestazioni compatte e ad alta efficienza in robotica e automazione.
✨ Caratteristiche principali
💪 Alta Coppia di Uscita: Fornisce fino a 4,1 N·m di coppia di picco, ideale per robot a gambe, esoscheletri e AGV. Un vero motore BLDC ad alta coppia per compiti impegnativi.
📏 Compatto e Leggero: Pesa solo 200 g, si adatta a spazi ristretti senza sacrificare la potenza. Perfetto come motore DC brushless compatto per piattaforme mobili.
🎮 Modalità di Controllo Versatili: Supporta controllo servo e controllo del movimento tramite CAN/UART. Un motore servo BLDC flessibile per applicazioni dinamiche.
🔇 Funzionamento Silenzioso e Fluido: Il design ottimizzato degli ingranaggi garantisce basso rumore (50 dB) e movimento senza vibrazioni. Ideale per sistemi di precisione e discreti.
🎯 Alta Precisione: Raggiunge una precisione di posizionamento di 0,1° con encoder magnetico a 14 bit. Eccellente per il controllo fine del movimento e sistemi di feedback.
📐 Specifiche
| Specifiche | Valore | Specifiche | Valore |
|---|---|---|---|
| Applicazione | Robot a Gambe, esoscheletro, AGV | Coppia di Picco (Nm) | 4.1 |
| Metodo di Guida | FOC | Corrente di Picco (ADC) | 7.3 |
| Temperatura di esercizio | -20°C ~ 50°C | Velocità a Vuoto (rpm) | 435 |
| Tipo di Avvolgimento | Delta | Costante KV (rpm/V) | 170 |
| Livello di Isolamento | Classe C | KT (Nm/A) | 0.056 |
| Isolamento ad Alta Tensione | 500V 5mA/2s | KE (V/krpm) | 5.88 |
| Resistenza di isolamento | 500V 10MΩ | Resistenza di Fase (mΩ) | 978 |
| Slot | 24 | Induttanza (μH) | 465 |
| Coppie di Poli | 14 | Inerzia del Rotore (g·cm²) | 540 |
| Rapporto di Riduzione | 10:1 | Costante di Tempo (ms) | 2.2 |
| Coppia di Retroazione | Nessuno | Densità di Coppia (Nm/kg) | 20.5 |
| Gioco (arcmin) | 18 | Costante del Motore (Nm/√W) | 0.0568 |
| Sensore di Temperatura | NTC MF51B | Connettore CAN/UART | A1257WR-S-3P |
| Rumore (dB) | 50 | Connettore di Alimentazione | XT30PW-M |
| Carico Dinamico Cr(N) | 2810 | Carico Statico Cor(N) | 2760 |
| Tipo di Encoder | Magnetico | Risoluzione | 14 bit |
| Tensione nominale | 24V | Coppia Nominale (Nm) | 1.3 |
| Velocità nominale (rpm) | 370 | Corrente Nominale (ADC) | 2.7 |
| Encoder | 1 | Peso (g) | 200 |
🔌 Integrazione Plug & Play: Encoder assoluto 14-bit integrato, driver 24V ⚡, porte CAN & UART 📡🛠️, e software open-source 🧑💻 per un rapido dispiegamento. Ideale per robotica, AGV 🚀, ed esoscheletri indossabili.
🚀 Applicazioni
- 🏭 Automazione Industriale
- 🤖 Robotica & esoscheletri
- 🔄 Sistemi di Controllo del Movimento
- 💪 Progetti Compatti ad Alta Coppia
🧠 Il CubeMars AK40-10 è la soluzione ideale per ingegneri che cercano alta coppia, precisione e affidabilità in un attuatore compatto. Il suo avanzato motore BLDC e il cambio integrato offrono prestazioni senza pari per sistemi mobili e fissi.
📚 Articoli Consigliati
🔍 Scoprire la Potenza dei Motori BLDC
🔗 Compatibilità Motori CubeMars AK Series con RLINK V2.0 & V3.0
📥 Download Tecnologici
- 🖥️ AKseries 1.32 Upper Computer (per Motore V2.0)
- 🖥️ AK V3.1.1 Upper Computer
- 🖥️ GL II Upper Computer V1.0
🧩 Download Driver Porta Seriale
