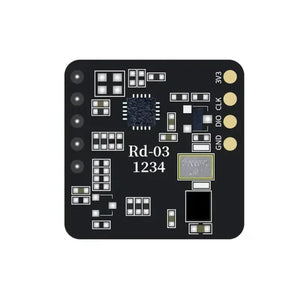

Il Rd-03 è un modulo radar dotato del chip S3KM1110, un sensore a onde millimetriche SoC integrato a singolo chip basato sulla tecnologia del trasmettitore radar FMCW, che opera nella banda K a 24 GHz, con una larghezza di banda di modulazione fino a 1 GHz per ogni scansione a singola frequenza per rilevare obiettivi nello spazio impostato utilizzando onde continue FMCW. Combinato con l'elaborazione del segnale radar per ottenere un'elevata sensibilità nella rilevazione del movimento e nella rilevazione di micro-movimenti.
Il modulo Rd-03 rileva la presenza di un corpo umano in movimento o leggermente in movimento nell'area e ottiene risultati di rilevamento in tempo reale.
Fornire strumenti di configurazione visiva, è possibile configurare facilmente la gamma di distanza di rilevamento, diverse zone di sensibilità al rilevamento e il tempo di ritardo senza operatore.
Dettagli del prodotto
Descrizione del pinout
| Numero PIN | Cognome | Descrizione della Funzione |
|---|---|---|
| 1 | 3V3 | Alimentazione in ingresso |
| 2 | TERRA | Terra |
| 3 | OT1 | UART_TX |
| 4 | Ricevuta | UART_RX |
| 5 | OT2 | Risultato di rilevamento in uscita. Fornisce un livello alto quando rileva, e fornisce un livello basso quando non rileva. |
Taglia del prodotto
