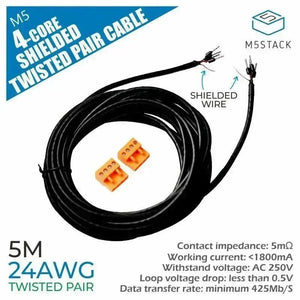

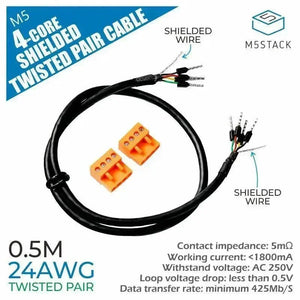

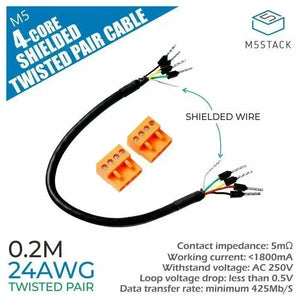

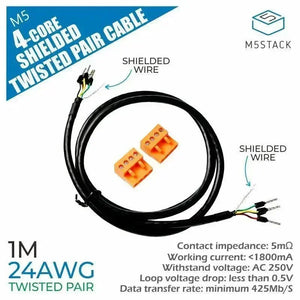

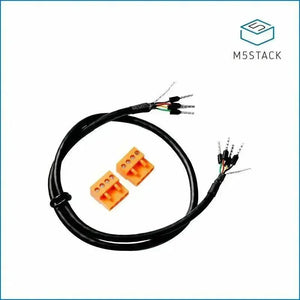

Cavo a doppino intrecciato schermato a 4 conduttori 24AWG

Il cavo schermato 4-CORE 24 AWG è un cavo a coppie schermate (STP) ampiamente utilizzato nelle applicazioni di comunicazione dati. La struttura interna, che incorpora uno strato di foglio di alluminio insieme a uno schermo intrecciato, riduce efficacemente le interferenze del segnale e migliora la stabilità delle linee di comunicazione. Questo cavo è adatto per la comunicazione seriale standard e varie costruzioni di bus di comunicazione, tra cui RS485, RS232 e CAN, tra gli altri.

Caratteristiche

• Caratteristiche elettriche
  • Tensione di lavoro: 2,5~9V
  • Corrente di lavoro: <1800mA
  • Caduta di tensione del loop: meno di 0,5V
  • Resistenza di contatto: 5mΩ
  • Corrente nominale di contatto: 1.8A
  • Tensione di isolamento: AC 250V
  • Velocità di trasferimento dati: minimo 425mb/S
• Requisiti ambientali
  • Temperatura di lavoro: -10℃～+50℃
  • Temperatura di stoccaggio: -10～+35℃
  • Umidità di lavoro: <55%
  • Intervallo di umidità: 25%R.H~90%R.H
• Descrizione del filo

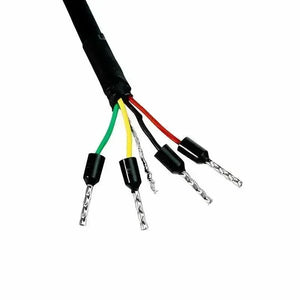

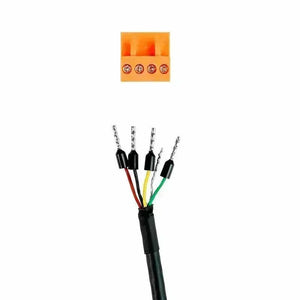

  • Conduttore: (11/0,16+4C), rame nudo + foglio di alluminio + treccia
  • Isolamento TPE OD = 0,90 ± 0,05 mm, colore filo interno: nero, bianco, verde, rosso
  • Filo: Diametro esterno 5.0
  • Composizione di ciascun filo di rame nudo
  • Copertura esterna: TPE, nero, OD: 5.0
  • Requisiti massimi per cavi, spine e caratteristiche meccaniche; forza di estrazione del contatto: 50g MIN

Articoli consigliati

Applicazioni

• Linea di comunicazione

Specifica
