Che cos'è HLK-LD2420 e come si usa?
29 Jan 2025
0 Commenti
Che cos'è HLK-LD2420?

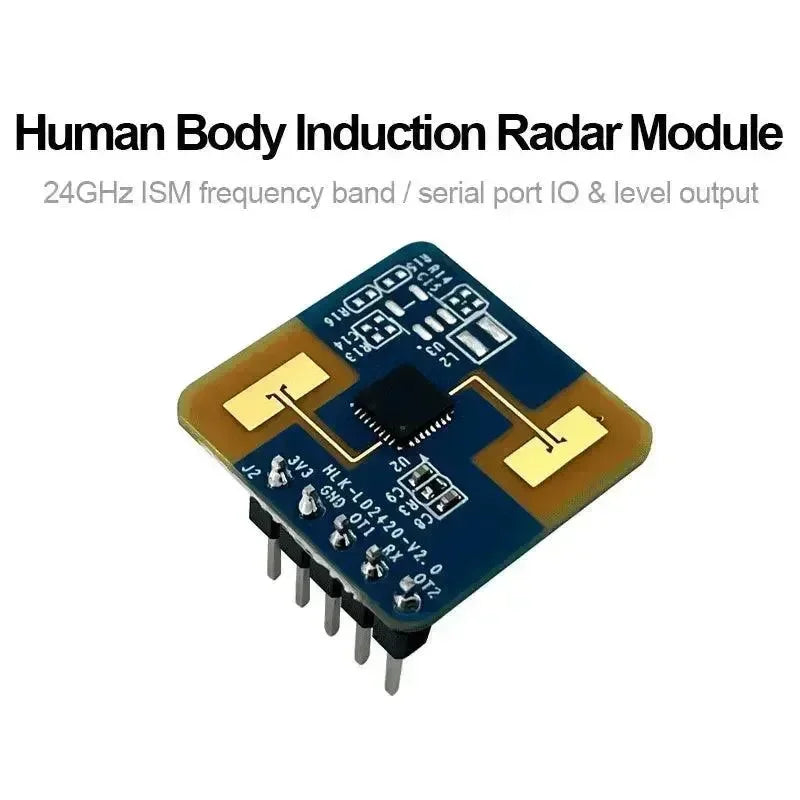

Il HLK-LD2420 è un avanzato modulo di rilevamento del corpo umano a 24 GHz progettato per rilevare il movimento e la presenza umana. Funziona sulla base della tecnologia radar a microonde e può rilevare con precisione il movimento umano entro un raggio di 0,2 metri fino a 8 metri. Ideale per applicazioni IoT, questo modulo è utilizzato in case intelligenti, automazione industriale, sistemi di sicurezza e assistenza sanitaria.
Quali sono le caratteristiche principali dell'HLK-LD2420?
-
Frequenza: Funziona nella banda di frequenza ISM 24 GHz.
-
Rilevamento del Movimento: Capace di rilevare grandi movimenti così come micro movimenti.
-
Portata di Rilevamento: Fino a 8 metri orizzontalmente con un ±60° di portata verticale.
-
Basso Consumo Energetico: Consuma solo 50 mA in media.
-
Interfacce: Supporta SWD per il debug e UART per la comunicazione.
-
Design Compatto: Misura solo 20mm x 20mm, rendendolo facile da integrare in vari sistemi.
Perché scegliere questo prodotto?
- Accurato e Affidabile: Utilizza FMCW tecnologia radar, garantendo una rilevazione precisa anche in ambienti difficili.
- Versatile: Può essere utilizzato per una vasta gamma di applicazioni, tra cui automazione della casa intelligente, sistemi di sicurezza e sicurezza industriale.
- Efficienza Energetica: Con un basso consumo energetico, è adatto per sistemi a batteria e di lunga durata.
- Integrazione Facile: Presenta interfacce standard UART e SWD, che consentono un'integrazione senza soluzione di continuità con varie piattaforme.
Come utilizzare HLK-LD2420
-
Collegare il sensore
-
Collegare l'alimentazione 3.3V al pin J2P1.
-
Collegare GND a J2P2 per la messa a terra.
-
Usa J2P3 (OT1) per UART_TX e J2P4 (OT2) per la comunicazione UART_RX.
-
Installazione
-
Il HLK-LD2420 supporta sia l'installazione a soffitto che a parete.
-
Installazione a soffitto: L'altezza consigliata per l'installazione è tra 2,7 m e 3 m, che fornisce al modulo un raggio di rilevamento di 5 metri.
-
Montaggio a Parete: L'altezza di montaggio dovrebbe essere compresa tra 1,5 m e 2 m, il che offre un raggio di rilevamento di 8 metri.
-
Configurazione
-
Configura la sensibilità e la portata di rilevamento del modulo attraverso le interfacce disponibili.
-
Utilizzare la connessione UART per inviare comandi di configurazione e regolare i parametri per l'applicazione richiesta.
-
Parametri di configurazione
-
Intervallo di Rilevamento: Configurabile fino a 8 metri.
-
Sensibilità: Regola la sensibilità di rilevamento per identificare movimenti più grandi o più piccoli.
-
Tensione di funzionamento: Tensione di ingresso di 3.0V a 3.6V.
-
Strumento di Configurazione della Visualizzazione
-
Utilizza lo strumento di configurazione visiva per modificare le impostazioni operative e ottimizzare le prestazioni del modulo in diversi ambienti.
-
Lo strumento consente agli utenti di impostare parametri come distanza di rilevamento, sensibilità e intervallo di segnalazione.
-
Condizioni di Installazione
-
Assicurati che il luogo di installazione sia privo di oggetti metallici pesanti o di forti interferenze elettromagnetiche, poiché questi possono influenzare le prestazioni del sensore.
-
Il modulo funziona meglio se posizionato in spazi aperti, evitando ostacoli che potrebbero bloccare l'area di rilevamento.
-
Scenari applicativi
-
Smart Homes: Per automatizzare l'illuminazione, la sicurezza e i sistemi HVAC in base al movimento.
-
Sistemi di Sicurezza: Utilizzati in telecamere di sicurezza e dispositivi di monitoraggio per rilevare movimenti non autorizzati.
-
Automazione Industriale: Ideale per sistemi di monitoraggio della sicurezza che rilevano la presenza umana in aree pericolose.
-
Sanità: Per sistemi di rilevamento delle cadute o monitoraggio dei pazienti.
-
Manutenzione e risoluzione dei problemi
-
Assicurati che il modulo sia privo di polvere e umidità per mantenere prestazioni ottimali.
-
Se il modulo non rileva il movimento come previsto, controlla le impostazioni di sensibilità e la posizione di montaggio.
-
In caso di problemi di comunicazione, controlla le connessioni UART per un cablaggio corretto.
