Câble de téléchargement Waveshare USB Blaster V2 solution haute vitesse FT245+CPLD

Câble de téléchargement Waveshare USB Blaster V2 solution haute vitesse FT245+CPLD

27,95 €

Le câble de téléchargement Waveshare USB Blaster V2 est un outil de programmation robuste entièrement compatible avec le programmateur ALTERA USB Blaster FPGA/CPLD. Ce câble connecte sans effort le port USB d'un ordinateur hôte à un FPGA Altera monté sur une carte de circuit imprimé, facilitant le transfert des données de configuration de votre PC vers un connecteur standard à 10 broches relié au FPGA. Idéal pour le prototypage et la production, il permet le téléchargement itératif des données de configuration et la programmation en système.

Il prend en charge une large gamme de dispositifs ALTERA FPGA/CPLD, dispositifs de configuration Active Serial et dispositifs de configuration améliorée. De plus, il offre des modes de téléchargement polyvalents AS, PS et JTAG pour répondre à divers besoins de programmation.

Caractéristiques principales

  • Solution matérielle
    • Dispose d'une solution haute vitesse FT245+CPLD+244, offrant des vitesses de téléchargement comparables à l'ALTERA USB Blaster d'origine avec un fonctionnement identique.
    • Atteint des vitesses de téléchargement 1 à 3 fois plus rapides que les schémas alternatifs tels que 68013 ou C8051F.
  • Performance
    • Prend en charge une large gamme de dispositifs ALTERA FPGA/CPLD, dispositifs de configuration Active Serial et dispositifs de configuration améliorée.
    • Offre un support pour les trois modes de téléchargement AS, PS et JTAG.
    • Conçu pour un fonctionnement rapide et stable avec une architecture interne FT245R+CPLD.
    • Prend en charge une large plage de tension de programmation de 1,2 V à 5 V.
    • Permet la communication et le débogage pour les processeurs embarqués Nios II.
  • Logiciel pris en charge
    • Compatible avec l'environnement de développement intégré Quartus II.
    • Prend en charge l'environnement de développement intégré NIOS II IDE.
    • Fonctionne avec l'environnement de développement intégré NIOS II EDS.
  • Appareils pris en charge
    Les dispositifs testés incluent, mais ne sont pas limités à :
    • CPLD : MAX3000, MAX7000A/B/S, MAX9000, et MAX II, etc.
    • FPGA : Stratix, Stratix II, Cyclone, Cyclone II, CycloneIII, ACEX 1K, APEX 20K, et FLEX 10K, etc.
    • Dispositifs de configuration Active Serial : EPCS1, EPCS4, EPCS16, etc.
    • Dispositifs de configuration améliorés : EPC1, EPC4, etc.
  • Connectivité au PC
    • Se connecte à votre ordinateur via une interface USB 2.0.
  • Connectivité à la carte cible
    • Se connecte à la carte cible via les interfaces JTAG, AS et PS. Les figures 1, 2 et 3 ci-dessous illustrent les brochages des en-têtes pour ces différentes interfaces.
    Figure 1. Brochage de l'en-tête JTAG
    Brochage de l'en-tête JTAG
    Figure 2. Brochage de l'en-tête AS
    Brochage de l'en-tête AS
    Figure 3. Brochage de l'en-tête PS
    Brochage de l'en-tête PS

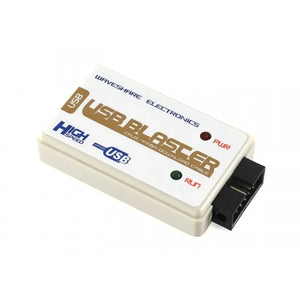

Indicateurs d'état des LED

  • LED rouge : Indicateur d'alimentation.
  • LED verte : Indicateur de signal, s'allume pendant les opérations de téléchargement/programation.
