Module de communication Waveshare SIM7600X 4G 4G/3G/2G Positionnement GNSS

Module de communication Waveshare SIM7600X 4G 4G/3G/2G Positionnement GNSS

57,95 €
Interdit par le fabricant du module SIMCOM, nous ne sommes pas autorisés à expédier ce produit, ni à fournir de support technique, vers les pays/régions suivants : Iran, Corée du Nord, Cuba, Soudan, Syrie.

Le module de communication 4G SIM7600X offre une prise en charge multi-bandes pour les réseaux 4G, 3G et 2G, couplée à un positionnement GNSS intégré. Disponible en différentes versions pour répondre à vos besoins.

Points forts du module 4G SIM7600X

Prend en charge la communication 4G/3G/2G et le positionnement GNSS

Options de version

Version standard
3× connecteur d'antenne IPEX, livré avec 2× broches jaunes et antenne FPC

Version pré-soudée
Connecteur d'antenne principale SMA pré-soudé et broches, livré avec antenne SMA

Caractéristiques en un coup d'œil

  • Compatible avec les réseaux 2G/3G/4G.
  • Prend en charge numérotation, appel téléphonique, SMS, TCP, UDP, MQTT, DTMF, HTTP, FTP, etc.
  • Prend en charge GPS, BeiDou, Glonass, GALILEO, QZSS, positionnement par station de base LBS.
  • Interface USB et UART intégrée pour l'accès Internet par numérotation, la communication avec la plateforme cloud, le positionnement GNSS, etc.
  • Trous castellés avec conception en or par immersion pour une petite taille et une intégration facile par soudure ou connecteur à broches.
  • Adaptation des broches de contrôle USB/UART/carte SIM/GPIO pour un développement et un débogage faciles, avec une meilleure extensibilité.
  • Traducteur de tension intégré, compatible avec les cartes mères MCU 3,3 V/5 V telles que STM32/ESP32/Arduino.
  • Prend en charge plusieurs méthodes d'alimentation : port USB, broche VIN et broche VBAT (pour batterie lithium 3,7 V).
  • Plusieurs circuits de protection intégrés : protection TVS pour la carte SIM, isolation d'alimentation entre le port USB et le connecteur à broches, alimentation anti-inversion sur la broche VIN, etc., garantissant sécurité et fiabilité.
  • 2 voyants LED pour un suivi facile de l'état de fonctionnement.
  • Adopte la solution d'alimentation recommandée par SIMCOM, prend en charge une alimentation à large tension de 5~26 V et une sortie de courant élevée de 3 A, empêchant les chutes et redémarrages du module dus à la consommation instantanée d'énergie, garantissant la stabilité en usage industriel.
  • Emplacement Nano SIM intégré, prend en charge les cartes SIM 1,8 V et 3 V, avec conception en bord de carte pour un accès facile à la carte SIM.
  • Livré avec des ressources de développement en ligne et un manuel (exemples pour Raspberry Pi/Jetson Nano/Arduino/STM32).
  • Adaptation du connecteur d'antenne 3 voies, version avec connecteur d'antenne IPEX et version avec connecteur SMA en option, prise en charge de la personnalisation de masse.

Spécifications

Module 4G SIM7600G-H Module 4G SIM7600E-H
Régions applicables Mondial Europe/Asie du Sud-Est/Asie de l'Ouest/Afrique/Chine/Corée
Bande de fréquence
LTE Cat-4 LTE-FDD : B1/B2/B3/B4/B5/B7/B8/B12/B13
/B18/B19/B20/B25/B26/B28/B66
LTE-TDD : B34/B38/B39/B40/B41		 LTE-TDD : B38/B40/B41
LTE-FDD : B1/B3/B5/B7/B8/B20
3G UMTS/HSDPA/HSPA+ : B1/B2/B4/B5/B6/B8/B19 UMTS/HSPA+ : B2/B5
2G GSM/GPRS/EDGE : 850/900/1800/1900 MHz GSM/GPRS/EDGE : 900/1800 MHz
GNSS
Bande de fréquence GPS/Beidou/GLONASS/GALILEO/QZSS
Type de récepteur Code C/A
16 canaux
Sensibilité -159 dBm (GPS) / -158 dBm (GLONASS) / À déterminer (BeiDou)
Démarrages à froid : -148 dBm
Temps jusqu'au premier fix (plein air) Démarrages à froid : <35s
Démarrages à chaud : <1s
Fonctionnalités logicielles
Protocole réseau TCP/IP/IPV4/IPV6/MQTT/MQTTS/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS
Accès Internet PPP/NDIS/RNDIS
Pilote USB Windows XP/7/8/10/11, Linux (pilote non requis sur le système Raspberry Pi Raspbian)
SMS Types pris en charge : MT, MO, CB, Texte, PDU
Interface matérielle
Interface USB Peut être utilisé pour accéder à un PC/Raspberry Pi/Jetson Nano et autres hôtes pour la mise en réseau 4G, le positionnement, l'envoi et la réception de commandes AT, la mise à jour du firmware, etc.
Interface UART Peut être utilisé pour accéder au MCU pour la mise en réseau 4G, le positionnement, l'envoi et la réception de commandes AT, etc., compatible avec un niveau de fonctionnement 3,3V/5V
Emplacement pour carte SIM Emplacement Nano SIM embarqué, adaptation des broches associées, compatible avec carte SIM 1,8V et 3V
Connecteurs d'antenne MAIN : antenne principale 4G (connecteur SMA optionnel ou version connecteur IPEX 1)
AUX : antenne auxiliaire 4G (connecteur IPEX 1 par défaut, peut être personnalisé en masse en connecteur SMA)
GNSS : antenne de positionnement (connecteur IPEX 1 par défaut, peut être personnalisé en masse en connecteur SMA)
Autre interface Adaptation d'autres broches de contrôle courantes telles que GPIO, PWR, RST, FLT
Autre
Alimentation électrique Port USB ou broche VBUS - GND : alimentation 5V
Broche VIN - GND : alimentation à tension large plage 5 V~26 V
Broche BAT - GND : alimentation par batterie lithium 3,7 V
Tension de fonctionnement 3,3 V par défaut (configurable en 3,8 V-5 V via la broche VIO en connectant une tension externe)
Température de fonctionnement -30°C ~ 80°C
Température de stockage -45°C ~ 90°C
Dimensions 38.8 x 42.0mm


Prise en charge 4G / 3G / 2G


Connexion par numérotation sous Windows/Linux

LTE Cat-4 : jusqu'à 50 Mbps (liaison montante) / jusqu'à 150 Mbps (liaison descendante)
3G (HSPA+) : jusqu'à 5,76 Mbps (liaison montante) / jusqu'à 42 Mbps (liaison descendante)

Compatible avec plusieurs plateformes

Fournit des démonstrations pour Raspberry Pi/Raspberry Pi Pico/Jetson Nano/ESP32/Arduino/STM32
Et manuels d'utilisation, plus facile à développer et intégrer, et meilleure extensibilité

Communication Cloud

Prend en charge les protocoles de communication incluant
TCP, UDP, MQTT, MQTTS, FTP, FTPS, HTTP, HTTPS...

Positionnement GNSS

Prend en charge GPS, BeiDou, Glonass, GALILEO, QZSS, positionnement par station de base LBS

* L'antenne GNSS n'est PAS incluse par défaut, veuillez choisir l'antenne GNSS selon vos besoins :

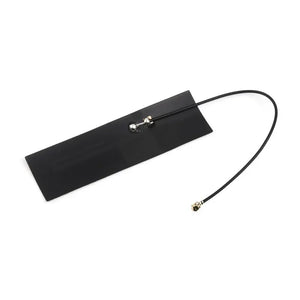

Antenne céramique active
Taille compacte, doit être utilisée en extérieur

Antenne externe de 3 m
Prend en charge le positionnement intérieur près de la zone de la fenêtre, avec un câble d'extension de 3 m pour placer l'antenne réceptrice à l'extérieur

Prise en charge de l'envoi et de la réception de SMS

Passer des appels téléphoniques* ou envoyer des SMS par commandes AT

* Le module SIM7600X prend en charge la fonction d'appel téléphonique, car il ne dispose pas de PCM ni de prise audio embarquée, les commandes AT et le développement USB AUDIO sont nécessaires pour réaliser les appels téléphoniques via le port USB

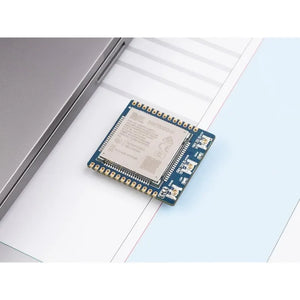

Petite taille et intégration facile

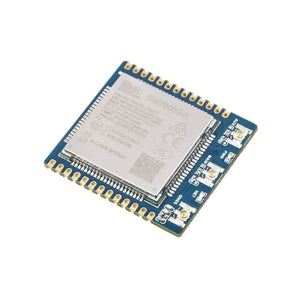

Conception castellée, petite taille, haute intégration
Adaptation de la plupart des interfaces courantes, facile à bricoler et à intégrer dans l'appareil

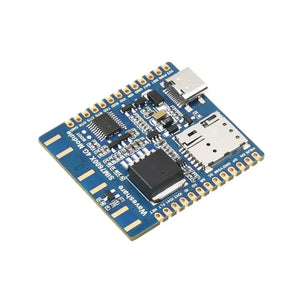

Ressources embarquées

Définition des broches

Épingle Description Épingle Description
NET Indicateur réseau GND Masse d'alimentation
FLT Mode avion DTR Réveil en mode veille
IO41 Contrôler la sortie de niveau haut ou bas de GPIO41 par commande AT CTS Contrôle de flux UART
IO43 Contrôler la sortie de niveau haut ou bas de GPIO43 par commande AT RTS Contrôle de flux UART
RI Réveil appel vocal TXD Envoi UART
SD Données de la carte SIM RXD Réception UART
SR Réinitialisation de la carte SIM VIO VCCIO, 3,3V par défaut lorsqu'il n'est pas connecté, configurable de 3,8V à 5V via la broche VIO en connectant une tension externe
SC Horloge de la carte SIM VIN Entrée tension large, 5V~26V
VSIM Alimentation de la carte SIM GND Masse d'alimentation
GND Masse d'alimentation BAT Alimentation par batterie Lithium 3,7V
DP câble signal USB Data+ RTS broche de réinitialisation du module
DN câble signal USB Data- PWK broche marche/arrêt du module
VBUS câble d'alimentation USB 3V3 sortie d'alimentation


Référence de connexion matérielle

Connecté aux cartes PC / Raspberry Pi / Jetson Nano via USB


Connecté à un MCU 5V* tel que Arduino via UART et en-tête d'alimentation VIN

* le VIO doit être connecté à 5V lorsque le niveau de fonctionnement de l'Arduino est de 5V ;
et non connecté lorsque le niveau de fonctionnement est de 3,3V


Connecté à un MCU 3,3V tel que ESP32 via UART et en-tête de sortie d'alimentation 3V3

Avec une alimentation par batterie Lithium VBAT 3,7V


Présentation du produit


Dimensions générales

1. Informations générales sur l'expédition

  • Nous proposons des méthodes d'expédition premium avec un numéro de suivi pour chaque commande.
  • Les adresses de livraison doivent être saisies en anglais sans symboles spéciaux afin d'aider la société de livraison à reconnaître votre adresse dans le système. Nous expédierons strictement selon l'adresse de livraison que vous avez fournie. Veuillez nous informer de tout changement d'adresse avant que votre commande ne soit marquée « Expédiée » afin d'éviter toute perte de colis.
  • Veuillez contacter immédiatement notre service client si vous devez annuler ou modifier une commande. Une fois que votre commande est passée au statut « Expédiée », elle ne peut plus être annulée ni modifiée de quelque manière que ce soit. Pour éviter toute complication, veuillez vérifier à nouveau votre panier avant de valider votre commande.
  • Nous pouvons expédier toutes les commandes en stock dans un délai d'un jour ouvrable après confirmation de votre commande.
  • Tous les articles sont inspectés avant l'expédition et soigneusement emballés à la main.
  • Avec la pratique standard des coursiers, vous devez vérifier le contenu du colis avant de signer la réception de vos marchandises. Sinon, nous ne serons pas responsables des dommages pouvant survenir pendant le transport.

🚀 Besoin d'une livraison plus rapide ?

Si vous avez besoin d'une expédition accélérée (Express), veuillez contacter notre service client à info@openelab.io pour un devis personnalisé adapté à votre localisation.

2. Tarifs et options d'expédition

Nos tarifs d'expédition sont calculés en fonction de la valeur de la commande et de la destination. Veuillez consulter les tableaux ci-dessous pour plus de détails.

2.1 Allemagne (domestique)

Méthode d'expédition Valeur de la commande Coût Livraison estimée
Deutsche Post €0 - €50.00 €4.95 2-4 jours ouvrables
Deutsche Post Plus de 50,00 € Gratuit 2-4 jours ouvrables
DHL Paket
(Livraison plus rapide)		 €0 - €50.00 €6.95 1-3 jours ouvrables
DHL Paket
(Livraison plus rapide)		 €50.00 - €100.00 €2.00 1-3 jours ouvrables
DHL Paket
(Livraison plus rapide)		 Plus de 100,00 € Gratuit 1-3 jours ouvrables

2.2 Union européenne (UE)*

*Comprenant :

Îles Åland, Andorre, Autriche, Belgique, Bosnie-Herzégovine, Bulgarie, Croatie, Tchéquie, Danemark, Estonie, Îles Féroé, Finlande, France, Gibraltar, Grèce, Guernesey, Hongrie, Irlande, Île de Man, Italie, Jersey, Lettonie, Lituanie, Luxembourg, Malte, Moldavie, Monaco, Monténégro, Pays-Bas, Macédoine du Nord, Pologne, Portugal, Roumanie, Saint-Marin, Serbie, Slovaquie, Slovénie, Espagne, Svalbard et Jan Mayen, Suède.*
Méthode d'expédition Valeur de la commande Coût Livraison estimée
Deutsche Post €0 - €100.00 €7.95 5-9 jours ouvrables
Deutsche Post Plus de 100,00 € Gratuit 5-9 jours ouvrables
DHL Paket
(Livraison plus rapide)		 €0 - €100.00 €15.95 3-7 jours ouvrables
DHL Paket
(Livraison plus rapide)		 €100.00 - €250.00 €7.95 3-7 jours ouvrables
DHL Paket
(Livraison plus rapide)		 Plus de 250,00 € Gratuit 3-7 jours ouvrables

2.3 États-Unis

Région Méthode d'expédition Valeur de la commande Coût Livraison estimée
États-Unis continentaux
(50 États)		 USPS Ground Advantage €0 - €45.00 €5.95 3-7 jours ouvrables
USPS Ground Advantage Plus de 45,00 € Gratuit 3-7 jours ouvrables
USPS Courrier Prioritaire €0 - €45.00 €16.95 1-4 jours ouvrables
USPS Courrier Prioritaire Plus de 45,00 € €14.95 1-4 jours ouvrables
États-Unis non continentaux
(AK, HI, PR, etc.)		 USPS Ground Advantage €0 - €60.00 €6.95 5-9 jours ouvrables
USPS Ground Advantage Plus de 60,00 € Gratuit 5-9 jours ouvrables

* Les régions des États-Unis non continentaux comprennent : l'Alaska, Samoa américaines, Guam, Hawaï, les îles Marshall, les îles Mariannes du Nord, Palau, Porto Rico, les îles Vierges américaines et toutes les adresses des forces armées américaines. L'expédition et la livraison vers ces zones sont soumises aux règles d'expédition des États-Unis non continentaux.

2.4 International (hors UE)

Pour certaines destinations internationales spécifiques, y compris la Suisse, le Royaume-Uni et la Norvège.

Montant de la commande Coût d'expédition
€0 - €300.00 €19.95
Plus de 300,00 € Gratuit

Avis important :

  • Statut des stocks : Veuillez vérifier le statut des stocks sur la page du produit. Notre système affiche le stock en temps réel pour nos entrepôts de Munich et Long Beach. Si un article est en rupture de stock dans ces emplacements, il sera marqué comme "Précommande". Vous pouvez toujours passer commande pour ces articles.
  • Exécution des précommandes : Pour les articles "Précommande", nous organisons la solution logistique la plus efficace pour vous assurer de recevoir vos marchandises le plus rapidement possible. Votre colis peut être expédié directement depuis notre entrepôt de Shenzhen. Alternativement, dans le cadre de notre processus standard de réapprovisionnement, nous pouvons d'abord transporter les marchandises vers notre entrepôt de Munich ou Long Beach (ce qui prend généralement 5 à 10 jours ouvrables) avant de vous les expédier.
  • Expéditions fractionnées : Si votre commande contient à la fois des articles en stock et des articles en précommande, nous donnerons la priorité à l'expédition immédiate des articles en stock depuis l'entrepôt local. Les articles en précommande restants vous seront envoyés dans un envoi séparé une fois prêts.

3. Entrepôt international

Nos produits sont stockés dans nos entrepôts de Munich, Long Beach et Shenzhen afin de fournir des solutions logistiques plus flexibles adaptées aux différentes régions et aux besoins des clients. Sur la page de description de chaque produit, nous indiquons l'emplacement spécifique de l'entrepôt pour vous aider à mieux planifier votre achat et votre calendrier de livraison.

3.1 Entrepôt allemand

Pour les produits stockés dans notre entrepôt de Munich, nous utilisons soit Deutsche Post soit DHL pour l'expédition, selon la taille du colis. La logistique en Allemagne est très efficace, avec un délai de livraison estimé à 2-4 jours ouvrables, vous assurant de recevoir votre commande rapidement et facilement. Pour les pays d'Europe de l'Ouest, le délai de livraison estimé est de 4-6 jours ouvrables. Pour les pays d'Europe de l'Est, le délai de livraison estimé est de 6-8 jours ouvrables.

3.2 Entrepôt américain

Pour les produits stockés dans notre entrepôt de Long Beach, nous utilisons soit USPS soit UPS pour l'expédition, selon la taille du colis. La logistique aux États-Unis est très efficace, avec un délai de livraison estimé à 3-7 jours ouvrables, vous assurant de recevoir votre commande rapidement et facilement.

3.3 Entrepôt chinois

Pour les articles en précommande ou les commandes expédiées directement depuis notre entrepôt de Shenzhen, nous utilisons YunExpress pour un transport international fiable. Compte tenu des complexités du transport international, le délai de livraison estimé pour ces colis est d'environ 10 jours ouvrables, bien que cela puisse varier légèrement en raison des procédures douanières ou d'autres facteurs incontrôlables. Sinon, les produits seront réapprovisionnés dans nos entrepôts de Munich ou des États-Unis avant la livraison finale, comme indiqué dans l'"Avis important" ci-dessus.

4. Douanes et Taxes

4.1 Comment OpenELAB gère-t-il les douanes pour l'importation ou l'exportation ?

Pour les États membres de l'UE : Qu'ils soient expédiés d'Allemagne ou de Chine, nous prenons en charge tous les droits et taxes d'importation (DDP), garantissant que vous receviez votre colis sans frais supplémentaires ni tracas avec la douane.

Exception importante pour les pays hors UE (par exemple, Suisse, Norvège) :
Pour les pays hors de l'Union européenne, tels que la Suisse et la Norvège, vous pouvez être soumis à des droits d'importation, taxes et/ou frais de douane facturés à la livraison. Ces frais varient selon les pays et sont à la seule charge du destinataire.

⚠️ Refus de livraison : Si vous refusez de payer ces frais à la livraison et que le colis nous est retourné, le montant du remboursement sera calculé après déduction des frais d'expédition initiaux, des frais de retour et de tous droits de douane ou frais de stockage applicables.

4.2 Comment la TVA est-elle facturée lorsque le Client passe une commande chez OpenELAB ?

Conformément aux nouvelles règles de TVA sur le commerce électronique dans l'UE, OpenELAB aura le droit de facturer le montant de la TVA lors du paiement. Le taux standard de TVA appliqué dépend des réglementations du pays de destination. Aucune TVA supplémentaire ne sera facturée à la livraison pour ces commandes.
