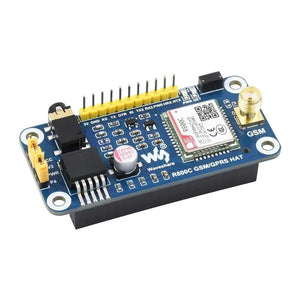

Waveshare R800C GSM/GPRS HAT pour Raspberry Pi
Interdit par le fabricant du module SIMCOM, nous ne sommes pas autorisés à expédier ce produit, ni à fournir de support technique, vers les pays/régions suivants : Iran, Corée du Nord, Cuba, Soudan, Syrie.
R800C GSM/GPRS HAT pour Raspberry Pi
![]()
Caractéristiques en un coup d'œil
Le R800C GSM/GPRS HAT est un HAT Raspberry Pi pratique et à faible consommation qui offre des fonctionnalités de communication multiples : GSM, GPRS et appel téléphonique, applicable aux pays ou régions avec couverture réseau 2G, jusqu'à 85,6kbps en GPRS. Il permet à votre Pi de passer facilement un appel téléphonique, d'envoyer des messages, de se connecter à Internet sans fil, etc.
- Connecteur d'extension GPIO 40 broches standard Raspberry Pi, compatible avec les cartes de la série Raspberry Pi et Jetson Nano
- Prend en charge SMS, appel téléphonique, GPRS, TCP/IP, DTMF, HTTP, FTP, etc.
- Interface UART, pour connecter des cartes contrôleurs comme Arduino/STM32
- Traducteur de tension embarqué, 3,3V par défaut, passage à 5V via cavalier
- 2 voyants LED, facile à surveiller l'état de fonctionnement
- Emplacement pour carte SIM, supporte les cartes SIM 1,8V/3V
- Débit en bauds : 2400bps ~ 115200bps (115200bps par défaut)
- Contrôle via commandes AT (3GPP TS 27.007, 27.005, et commandes AT améliorées SIMCOM)
- Prend en charge la boîte à outils d'application SIM : GSM 11.14 Release 99
- Livré avec des ressources de développement en ligne et un manuel (exemples pour Raspberry Pi/Jetson Nano/Arduino/STM32)
Spécifications
| GSM / GPRS / Audio | |
|---|---|
| Bande de fréquence | GSM : 850/900/1800/1900 MHz Recherche automatique quadri-bande Conforme à GSM phase 2/2+ |
| Puissance d'émission | Classe 4 (2W @ 900 MHz) Classe 1 (1W @ 1800 MHz) |
| Connectivité GPRS | Classe multi-slot GPRS 12/10 (par défaut) Classe multi-slot GPRS 1~12 (configurable) |
| Fonctionnalité données GPRS | Vitesse UL/DL : ≤85,6kbps Prend en charge le canal de contrôle de diffusion par paquets (PBCCH) Schémas de codage : CS-1, CS-2, CS-3, CS-4 Prend en charge PAP (Password Authentication Protocol) pour connexion PPP Prend en charge les données de service supplémentaire non structurées (USSD) |
| SMS | Prend en charge : MT, MO, CB, Texte, PDU Stockage SMS : carte SIM |
| Audio | Mode d'encodage/décodage vocal : Half Rate, Full Rate, Enhanced Full Rate, Adaptive Multi Rate Prise en charge de l'annulation d'écho Support de réduction de bruit |
| Autres | |
| Alimentation électrique | 5V |
| Niveau logique | 5V / 3.3V (par défaut) |
| Température de fonctionnement | -40°C ~ 85°C |
| Température de stockage | -45°C ~ 90°C |
| Dimensions | 30.2 x 65mm |
Connecteur GPIO 40 broches standard Raspberry Pi
Compatible avec les cartes de la série Raspberry Pi, Jetson Nano
Connexion avec Raspberry Pi Zero
Connexion avec Raspberry Pi 4B
Connexion avec Jetson Nano
Connexion avec Jetson Nano LITE
* À titre indicatif uniquement, les cartes contrôleurs ci-dessus ne sont pas incluses.
Support des appels téléphoniques & SMS
Passer des appels téléphoniques ou envoyer des SMS par commandes AT, avec prise audio intégrée

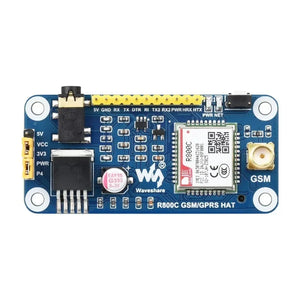

Ce qui est à bord
- Module R800C
- Puissance RT9193-33
- Puissance MIC29302
-
Traducteur de tension TXS0108EPWR
convertit 3,3V/5V en 1,8V -
Connecteur GPIO Raspberry Pi
pour connexion avec Raspberry Pi -
Cavalier de sélection de la tension de fonctionnement
VCC-3.3V : régler la tension de fonctionnement à 3,3V
VCC-5V : régler la tension de fonctionnement à 5V -
Cavalier de sélection PWR
PWR-P4 : démarrage/arrêt par la broche P4 du Raspberry Pi
- Prise casque/micro 3,5 mm
-
En-tête de contrôle R800C
Pour une connexion facile avec des cartes hôtes comme STM32 - Connecteur d'antenne GSM

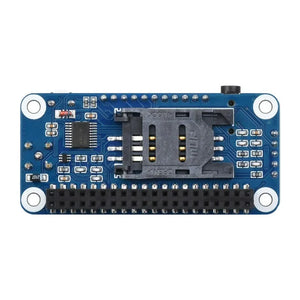

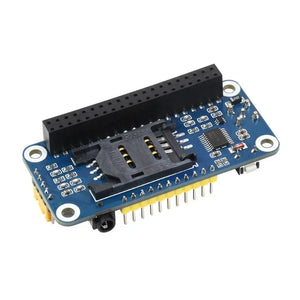

- Emplacement pour carte SIM
-
Mise sous/hors tension du R800C
Appuyez pendant 1s pour démarrer le R800C.
Appuyez pendant 1s pour éteindre le R800C après le démarrage -
Indicateur NET
Clignotement rapide au démarrage du module, clignotement lent après l'enregistrement GSM réussi - Indicateur de puissance
Définition du brochage
Présentation du produit
Dimensions générales
Sélection de produits
| Produit | SIM868 | SIM800C | R800C |
|---|---|---|---|
| Bande de Fréquence | |||
| GSM | GSM : 850/900/1800/1900 MHz Recherche automatique quadri-bande Conforme à GSM phase 2/2+ |
||
| GNSS | GPS, GLONASS, BeiDou | - | |
| Bluetooth | Intègre les commandes AT Conforme à la spécification Bluetooth 3.0 + EDR Fonctions supportées telles que SPP, OPP, HFP/HSP |
- | |
| Transmission de données | |||
| GPRS (Kbps) | 85.6(DL)/85.6(UL) | ||
| Autres | |||
| Protocole réseau | TCP/UDP/HTTP/HTTPS/SSL/TLS/FTP, etc. | ||
| Accès Internet | PPP | ||
| Emplacement pour carte SIM | 1.8V/3V | ||
| UART | Prise en charge UART pour envoyer et recevoir des commandes AT | ||
| Port USB | pour tester les commandes AT, obtenir les données de positionnement GPS, mise à jour du firmware, etc. | pour l'alimentation et la capture des journaux | - |
| Audio | Prise audio intégrée pour appels téléphoniques | - | Prise audio intégrée pour appels téléphoniques |
| Connecteur d'antenne | Antenne GSM + antenne Bluetooth + antenne GNSS | Antenne GSM + antenne Bluetooth | Antenne GSM |
| Alimentation électrique | 5V (port USB ou broche) | ||
| Niveau logique | 5V/3.3V (par défaut) | ||
| Température de fonctionnement | -40 ~ 85°C | ||
| Température de stockage | -45°C ~ 90°C | ||
| Dimensions | 30.4 × 65.0mm | 30.5 × 65.0mm | |
| Applications | |||
| Régions applicables | Applicable aux pays ou régions avec couverture réseau 2G | ||
| Exemples | Surveillance environnementale, Paiement intelligent, Maison intelligente, Ville intelligente, Agriculture et élevage intelligents, etc. | ||
