M5Stack Unité CamS3 Caméra Wi-Fi 5MP

SKU : M5-U174-B
Prix Solde 26,55 €
incl. VAT
excl. VAT
In Stock & Ready to Ship

Poser une question

Garantie et politique de retour

Date d'entrée en vigueur : 10 décembre 2025

Chez OpenELAB, nous nous engageons à fournir des descriptions de produits précises et des électroniques de haute qualité. La politique suivante décrit vos droits et obligations, conçue pour être équitable tant pour nos clients que pour nos opérations commerciales à l'échelle mondiale.

1. Politique de garantie

A. Garantie limitée standard (Global & US)

Pour les clients des États-Unis, d'Asie et d'autres régions hors UE :

  • Durée de la garantie : OpenELAB fournit une 12 mois garantie à partir de la date de livraison.

  • Couverture : Cette garantie couvre les défauts de matériaux et de fabrication dans des conditions d'utilisation normales.

  • Résolution : Nous réparerons ou remplacerons les unités défectueuses sans frais.

B. Droits légaux pour les clients de l'UE/Royaume-Uni (Conformité UE)

Si vous êtes un consommateur résidant dans l'Union européenne ou au Royaume-Uni et achetez sur notre site mondial :

  • Garantie légale : Vous avez droit à une Garantie légale de 24 mois pour les défauts de conformité présents au moment de la livraison, conformément aux lois européennes sur la protection des consommateurs.

  • Relation : La garantie limitée standard (Section 1.A) s'applique en complément de, et ne remplace pas, vos droits légaux.

C. Exclusions de garantie (S'applique à TOUTES les régions)

La couverture de la garantie est ANNULÉ si les dommages sont causés par :

  1. Mauvaise utilisation : Installation incorrecte, polarité inversée ou dépassement des limites de tension.

  2. Modification non autorisée : Cela inclut explicitement soudure, découpage de broches, modification du PCB, ou flashage de firmware non autorisé/bêta qui "brique" l'appareil.

  3. Dommages physiques : Chutes, dommages dus à l'humidité/eau ou surtensions électriques (foudre).

  4. Usure normale : Pièces consommables (par exemple, batteries), sauf si défectueuses à l'arrivée.

Remarque : Pour les réparations hors garantie (par exemple, dommages causés par le client), nous pouvons proposer des services de réparation moyennant des frais. Les frais d'expédition et de diagnostic seront à la charge du client.

2. Politique de retour et de remboursement

A. Période de retour

  • Standard : Vous pouvez demander un retour dans un délai de 31 jours de la réception de votre commande.

B. Conditions de remboursement & frais de restockage

Pour prévenir les abus de politique, le montant du remboursement est strictement déterminé par l'état de l'article retourné.

1. Remboursement complet (100 %)

  • L'article est Neuf, non ouvert, et inutilisé.

  • L'emballage d'origine est intact et scellé.

  • Tous les accessoires sont présents.

2. Remboursement partiel (Frais de restockage / Dépréciation de la valeur)
Si l'article est retourné dans un état qui empêche sa revente en tant que neuf, OpenELAB se réserve le droit de déduire des frais de restockage (pour les US/Global) ou une compensation pour perte de valeur (pour l'UE) du montant du remboursement.
Des déductions s'appliquent si :

  • Signes d'utilisation : Rayures visibles, marques de montage sur les trous de vis, ou empreintes digitales.

  • Emballage endommagé : La boîte d'origine est déchirée, écrite dessus, ou manquante.

  • Modification technique : L'appareil a été soudé, installé de façon permanente ou flashé avec un firmware non autorisé.

  • Scellés brisés : Les sacs antistatiques ou les scellés de sécurité ont été ouverts.

Selon la gravité de l'utilisation/des dommages, la déduction peut varier de 15 % à 50 % du prix du produit. Les articles endommagés au-delà de toute réparation suite à une mauvaise utilisation ne seront pas remboursés.

C. Frais d'expédition

  • Article défectueux / erroné : OpenELAB prend en charge les frais de retour.

  • Remords du client (changement d'avis / mauvaise commande) : Le client est responsable de tous les frais de retour vers notre centre de retour désigné (situé aux États-Unis, en Allemagne ou en Chine, selon votre région). Les frais d'expédition initiaux ne sont pas remboursables sauf si la loi locale l'exige.

3. Processus de retour (RMA)

Pour assurer un processus de retour fluide, veuillez suivre ces étapes :

  1. Autorisation : Contactez-nous à info@openelab.io avant de retourner un article. Les retours sans autorisation préalable ne seront pas acceptés.

  2. Numéro RMA : Nous vous fournirons un numéro d'Autorisation de Retour de Marchandise (RMA) et l'adresse de retour correcte.

  3. Emballage : Retournez l'article dans son emballage d'origine avec le numéro RMA clairement indiqué sur l'étiquette d'expédition (pas sur la boîte du produit).

  4. Suivi : Nous recommandons fortement d'utiliser un mode d'expédition traçable. OpenELAB n'est pas responsable des retours perdus en cours de transport.
Partager
M5Stack Unit CamS3 Wi-Fi Camera 5MP - OpenELAB

M5Stack Unité CamS3 Caméra Wi-Fi 5MP

26,55 €

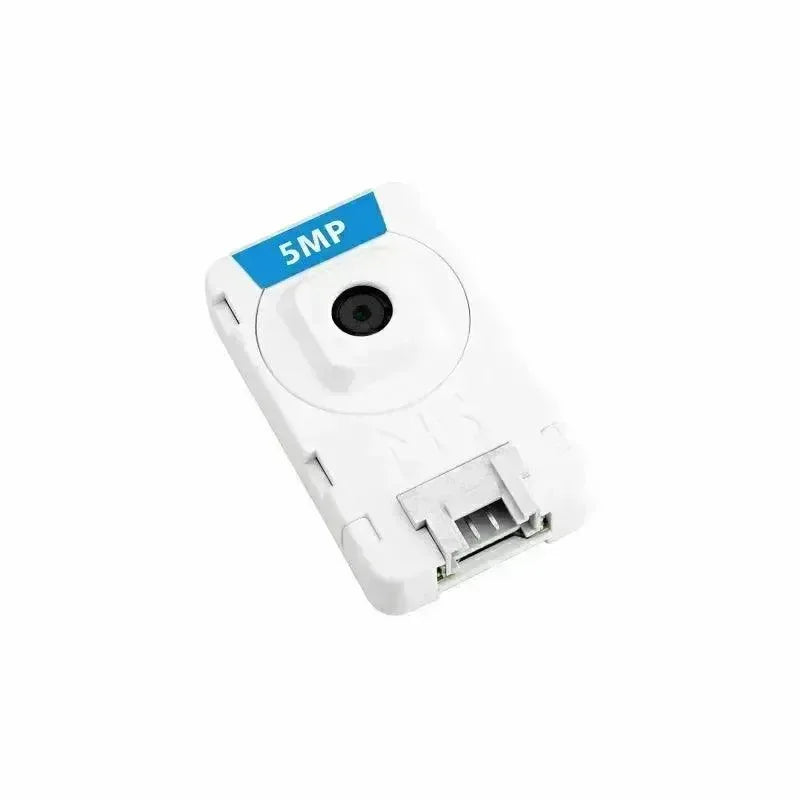

Unité CamS3-5MP – Module caméra Wi-Fi ESP32-S3 haute résolution

Unité CamS3-5MP est un module caméra compact et performant basé sur le microcontrôleur ESP32-S3-WROOM-1-N16R8. Conçu pour la transmission d'images via le cloud, il prend en charge la connectivité Wi-Fi, le stockage local sur microSD et la communication série USB via l'adaptateur Grove2USB-C inclus.



🚀 Fonctionnalités

  • Processeur double cœur 240 MHz ESP32-S3-WROOM-1-N16R8 avec antenne Wi-Fi intégrée
  • Caméra PY260 5 MP avec 88° DFoV et résolution 2592 × 1944
  • 8 MB PSRAM et 16 MB Flash pour un traitement rapide des images
  • Emplacement microSD intégré pour stockage local des données
  • Microphone PDM (MSM1261D4030HCPM) pour capture audio
  • LED indicatrice programmable pour signalisation d'état
  • Chargement cloud EzData pour surveillance à distance
  • Port HY2.0-4P pour communication USB et mises à jour du firmware

📦 Contenu du paquet

  • 1 × Unité CamS3-5MP
  • 1 × Adaptateur Grove2USB-C
  • 2 × Fils de connexion mâle à mâle
  • 1 × Câble Grove HY2.0-4P (20 cm)
  • 1 × Adaptateur de montage compatible LEGO

🛠️ Applications

  • Surveillance à distance
  • Photographie en accéléré
  • Automatisation industrielle
  • Surveillance d'image IoT

📚 Tutoriels & Ressources

📐 Spécifications techniques

Spécification Détails
MCU ESP32-S3-WROOM-1-N16R8
Fréquence d'horloge Double cœur 240 MHz
RAM 8 MB PSRAM
Mémoire Flash 16 Mo
Appareil photo 5 MP PY260
Concentration Fixé à 0,6 m
Format de sortie JPEG
Champ de vision (DFoV) 88°
Microphone PDM MSM1261D4030HCPM
Stockage Emplacement pour carte microSD
Température de fonctionnement 0 ~ 40 °C
Dimensions du produit 40,0 × 24,0 × 11,0 mm
Poids du produit 11,1 g
Dimensions du paquet 138,0 × 93,0 × 12,0 mm
Poids brut 19,2 g

🔌 Attribution des broches

Port UART HY2.0-4P

Broche Couleur Fonction
Noir MASSE Terrain
Rouge 5V Puissance
Jaune G20 UART TX
Blanc G19 UART RX


Interface caméra

Signal Broche caméra GPIO ESP32-S3
Horloge SCCB SIO_C G41
Données SCCB SIO_D G17
Horloge système XCLK G11
Synchronisation verticale VSYNC G42
Référence horizontale HREF G18
Horloge pixel PCLK G12
Bit de données pixel 0 Y2 G6
Bit de données pixel 1 Y3 G15

📄 Schémas

Télécharger le schéma du Unit CamS3-5MP (PDF)



⚙️ Conseil de programmation

Pour entrer en mode téléchargement via Grove2USB-C, reliez les broches G0 et GND avec les fils de pont avant d'allumer l'appareil.



📷 Unit CamS3-5MP – Module caméra Wi-Fi 5MP ESP32-S3

Unit CamS3-5MP est un module caméra haute résolution alimenté par le ESP32-S3-WROOM-1-N16R8. Il prend en charge la transmission d'images Wi-Fi, le stockage local sur microSD et la communication série USB via l'adaptateur Grove2USB-C inclus. Idéal pour la surveillance à distance, la photographie en accéléré et l'automatisation industrielle.



🔧 Cartographie étendue des broches de la caméra

Signal Broche caméra GPIO ESP32-S3
Bit de données pixel 2 Y4 G16
Bit de données pixel 3 Y5 G7
Bit de données pixel 4 Y6 G5
Bit de données pixel 5 Y7 G10
Bit 6 des données pixel Y8 G4
Bit 7 des données pixel Y9 G13
Réinitialisation de la caméra RESET G21
Mise hors tension de la caméra PWDN MASSE
Alimentation électrique AVDD / DOVDD 2,8 V
Alimentation électrique DVDD 1,2 V
Terrain MASSE MASSE


📌 Assignations des broches périphériques

Unité CAMS3-5MP G19 G20 G9 G38 G39 G40 G14 G47 G48
Bosquet RX/D- TX/D+
Emplacement de carte SD CS MOSI CLK MISO
LED programmable LED
Micro CLK DATA

📁 Fiches techniques

🧰 Logiciels & Firmware

⚠️ Avis de compatibilité : Unit CamS3-5MP n'est pas compatible avec le firmware conçu pour Unit CamS3.

⚙️ EasyLoader

Easyloader Télécharger Remarque
Unit CamS3-5MP Firmware Easyloader Télécharger /

Après le flashage, connectez-vous à UnitCAMS3-WiFi, ouvrez 192.168.4.1 dans votre navigateur, et cliquez Flux pour visualiser des images en direct. Les fonctionnalités d'EzData incluent le streaming cloud, l'enregistrement audio et le stockage sur carte SD.


📊 Comparaison de produits

Produit SoC Mémoire & Flash Appareil photo Microphone Outil de téléchargement Méthode de téléchargement
Unité CAM (U109) ESP32-WROOM-32E 520 KB SRAM, 4 MB SPI flash OV2640 2 MP / ESP32-Downloader USB-TTL
Unité CAMS3 (U174) ESP32-S3-WROOM-1-N16R8 8 MB PSRAM, 16 MB Flash OV2640 2 MP MSM1261D4030HCPM Grove2USB-C CDC
Unité CAMS3 5MP (U174-B) ESP32-S3-WROOM-1-N16R8 8 MB PSRAM, 16 MB Flash PY260 5 MP MSM1261D4030HCPM Grove2USB-C CDC
