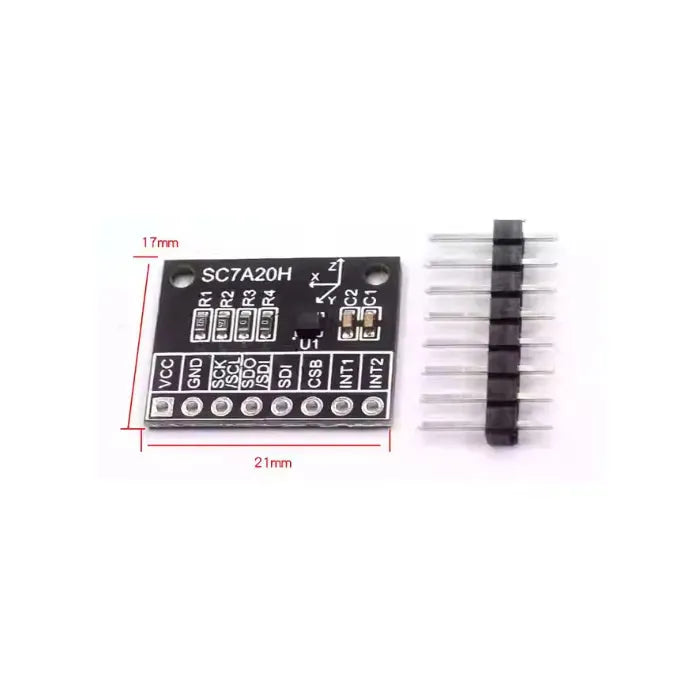

SC7A20H est un module de mesure de l'angle d'inclinaison à faible coût intégrant un MCU et des algorithmes de base intégrés. Il sélectionne un capteur d'accélération gravitationnelle à trois axes pour la collecte de données de base et un MCU à ultra faible consommation d'énergie pour le traitement des données. Le produit fournit des valeurs d'angle. Les utilisateurs n'ont pas besoin de développement secondaire et peuvent réaliser la calibration des données et la sélection via des commandes.
Alimentation du module : 3 - 6V (Max)
Plage d'angle de sortie du module : 0 - 180°
- Connectez-vous à l'ordinateur en utilisant un outil de port série. Les données de sortie peuvent être directement vues lors du débogage du port série, et le contrôle peut être réalisé par le biais de commandes.
- Il peut être intégré dans des produits, connecté directement au port série de l'UC, et le contrôle de la lecture des données peut être réalisé par programmation.
Pour les deux méthodes ci-dessus, faites attention aux méthodes de câblage de TX et RX, et elles doivent partager la terre.
Envoyez le caractère "on" pour ouvrir le port série de sortie.
Envoyez le caractère "off" pour fermer le port série de sortie.
Envoyer le caractère "x" pour ne sortir que le port série x.
Il en va de même pour la sortie de y et z.
Envoyez le caractère "zéro" pour restaurer la position actuelle à 0 via le port série.
Remarque : La configuration du port série est la suivante :
Débit en bauds : 9600
8 bits de données
1 bit d'arrêt
Pas de bit de parité
SC7A20H est une puce de capteur d'accélération numérique à trois axes de haute précision avec des fonctions intégrées plus riches, une consommation d'énergie plus faible, une taille plus petite et une mesure plus précise. La puce SC7 communique avec le MCU via l'interface I2C/SPI, et les données de mesure d'accélération peuvent être obtenues de manière d'interruption ou de sondage. Les broches d'interruption INT1 et INT2 fournissent une variété de signaux d'interruption détectés en interne, adaptés à divers scénarios de détection de mouvement.
Les sources d'interruption comprennent des signaux d'interruption de détection de direction 6D/4D, des signaux d'interruption de détection de chute libre, des signaux d'interruption de détection de sommeil et de réveil, ainsi que des signaux d'interruption de détection de clic simple et double clic. La puce dispose d'un module de calibration haute précision intégré pour compenser avec précision les erreurs de décalage et de gain du capteur. Il existe quatre plages de mesure à pleine échelle ajustables de ±2G, ±4G, ±8G et ±16G, qui peuvent mesurer de manière flexible l'accélération externe, et le taux de données de sortie peut être sélectionné entre 1,56 Hz et 4,434 kHz.
La fonction d'auto-test intégrée de la puce permet au système client de détecter les fonctions du système pendant les tests, éliminant ainsi le besoin de tests complexes sur plateau tournant.
- Plage de tension large : 1,71V - 3,6V
- Ports d'E/S numériques compatibles 1,8 V
- Courant d'alimentation aussi bas que 0,5 μA@1,8V@1,56Hz en mode basse consommation
- Plage dynamique à pleine échelle de ±2G/±4G/±8G/±16G
- sortie de données 12 bits
- Interface de sortie numérique I2C/SPI
- détection de direction 6D/4D
- Détection de chute gratuite
- Détection de clic simple, de clic multiple et de mouvement
- Circuit de génération d'interruptions programmables
- Fonction de test automatique intégrée
- FIFO intégré
- 10000g haute résistance aux chocs
