🧩 L'unité QRCode est un module compact et intégré de scanner de codes-barres 1D/2D combinant un moteur de capture QR CMOS 640×480 haute résolution avec un STM32F030 MCU pour la conversion de bus. Il dispose d'un interrupteur physique pour un passage fluide entre les interfaces de communication I2C et UART.
📷 Le scanner prend en charge 3 types de codes QR et 8 types de codes-barres 1D couramment utilisés dans la logistique, le commerce de détail et la fabrication. Il comprend une interface de mise à jour du firmware, un bouton de déclenchement de scan, un buzzer intégré et un éclairage LED pour la visée et le retour d'information. Le buzzer et la LED verte fournissent des indices audio-visuels pour aider à la mise au point et au ciblage.
⚙️ L'unité QRCode peut être configurée en mode déclenchement manuel ou en scannage continu automatique via programmation. Elle est idéale pour le suivi des flux de matériaux, la gestion des stocks et les systèmes de vente au détail intelligents.
⚠️ Pour passer en mode UART : éteignez l'appareil, basculez l'interrupteur de mode sur UART, puis appuyez et maintenez le bouton TRIG pendant 2 secondes tout en allumant l'appareil. Relâchez une fois le démarrage terminé. Pour assistance, contactez le support technique.
🔧 Caractéristiques clés
- 🧠 Processeur STM32F030F4P6 @ ARM Cortex-M0 32 bits
- 📷 Prend en charge 3 types de codes QR et 8 types de codes-barres 1D
- 🔄 Mise à jour du firmware possible
- 🔌 Commutateur d'interface de communication I2C/UART
- 🔊 Buzzer intégré pour les alertes sonores
- 💡 LED blanche intégrée pour l'éclairage
- 🎯 Imagerie haute résolution avec indicateurs de mise au point et de visée

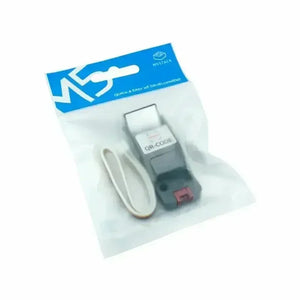

📦 Le paquet comprend
- 1 × Unité QRCode
- 1 × Câble HY2.0-4P (20cm)

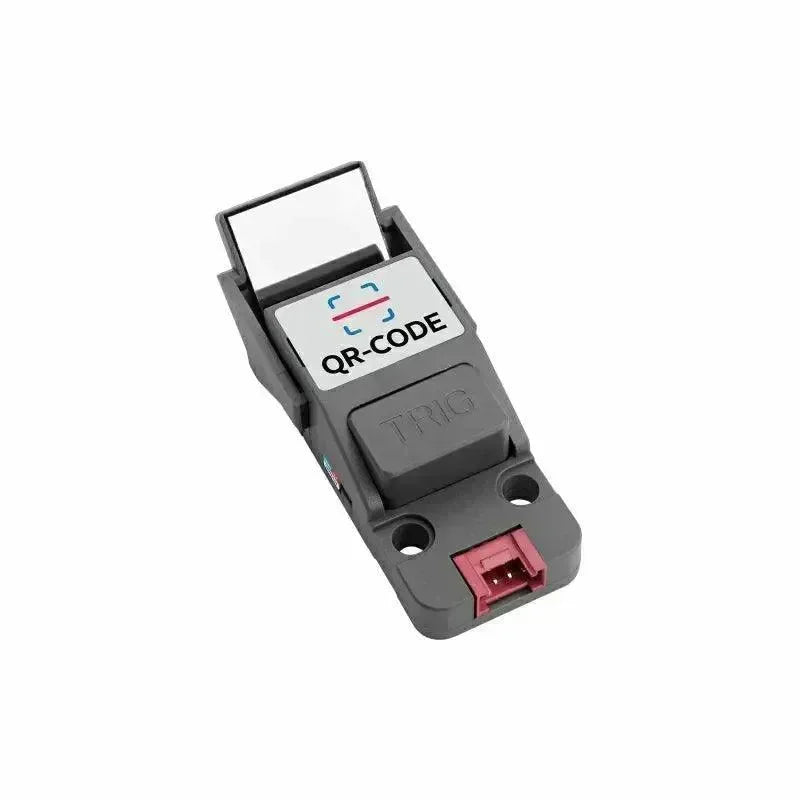

💡 Une tête de lecture réfractive optionnelle peut être installée pour ajuster l’angle de scan, comme montré ci-dessus.
🚀 Applications
- 📦 Suivi du flux de matériaux
- 🛒 Caisse et inventaire en commerce de détail
- 🏭 Scannage en fabrication et ligne de production
📊 Spécifications
| Spécification | Détails |
|---|---|
| MCU | STM32F030F4P6 @ ARM Cortex-M0 32 bits |
| Capteur | CMOS 640×480 |
| Éclairage | LED blanche |
| Visée | LED verte |
| Types de QR Code | PDF417, QR Code, Data Matrix |
| Types de codes-barres 1D | Code39, Code93, Code128, EAN-13, EAN-8, UPC-A, UPC-E, Interleaved 2 of 5 |
| Précision de lecture | ≥5mil |
| Contraste d'impression | ≥20% |
| Angle de balayage | Élévation ±55°, déclinaison ±55° (réglable avec lentille réfractive) |
| Communication | I2C (0x21) ou UART |
| Matériau du boîtier | Plastique (PC) |
| Taille du produit | 65,8 × 18,4 × 15,8 mm |
| Taille du paquet | 136 × 92 × 16 mm |
| Poids du produit | 14 g |
| Poids du colis | 19,4 g |
📐 Schémas
📄 Fiches techniques
💻 Support logiciel
Arduino
UiFlow1
UiFlow2
📡 Protocoles
