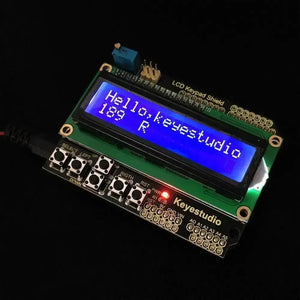

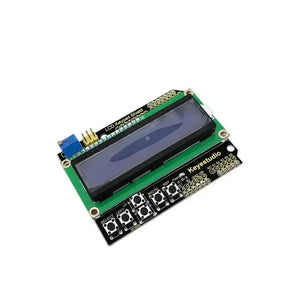

Bouclier de clavier OpenELAB 1602LCD pour Arduino Raspberry Pi

Le bouclier d'extension OpenELAB LCD1602 intègre un écran LCD 1602 et six boutons en une seule pièce, entièrement compatible avec la carte de contrôle UNO R3. Il peut fonctionner simplement en empilant une carte d'extension sur la carte de contrôle Key Studio UNO R3, ce qui est très simple et pratique.

Il existe deux modes de communication entre l'écran LCD 1602 et la carte de contrôle OpenELAB UNO R3, à savoir la méthode de connexion 8 bits et la méthode de connexion quatre bits. La carte d'extension appartient par défaut à la méthode de connexion à quatre bits.

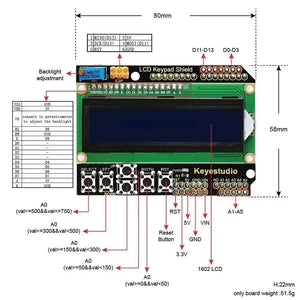

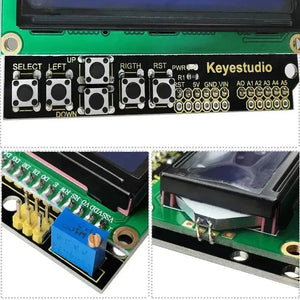

Il y a six boutons sur la carte d'extension, dont cinq boutons de commande et un bouton de réinitialisation. Cinq boutons de commande sont connectés au port analogique A0, et lorsque vous appuyez sur les différents boutons, le port analogique A0 produira différentes valeurs de simulation. La carte d'extension dispose d'un potentiomètre qui peut être utilisé pour régler le rétroéclairage de l'écran.

• Taille de l'écran LCD : 20,5 mm * 41 mm

• Capacité d'affichage : 16*2 caractères

• Texte blanc sur fond bleu

• Livré avec un potentiomètre pour régler le rétroéclairage

• Tension de fonctionnement de la puce : 4,5-5,5V

• Courant de fonctionnement : 2,0 mA (5,0 V)

• Tension de fonctionnement optimale : 5,0 V

• Taille des caractères : 2,95*4,35 (L*H) mm

• Dimensions : 80 mm * 58 mm * 22 mm

• Poids : 51,5 g
