Carte de blindage NANO avec interrupteur d'alimentation pour Arduino Nano - OpenELAB

Nano ch340 est une petite carte de contrôle basée sur la plate-forme Arduino, très populaire.

Cependant, si nous voulons connecter plusieurs modules de capteurs au Nano ch340 et connecter une alimentation externe, nous devons utiliser une planche à pain et un tas de câbles de démarrage, ce qui est assez gênant.

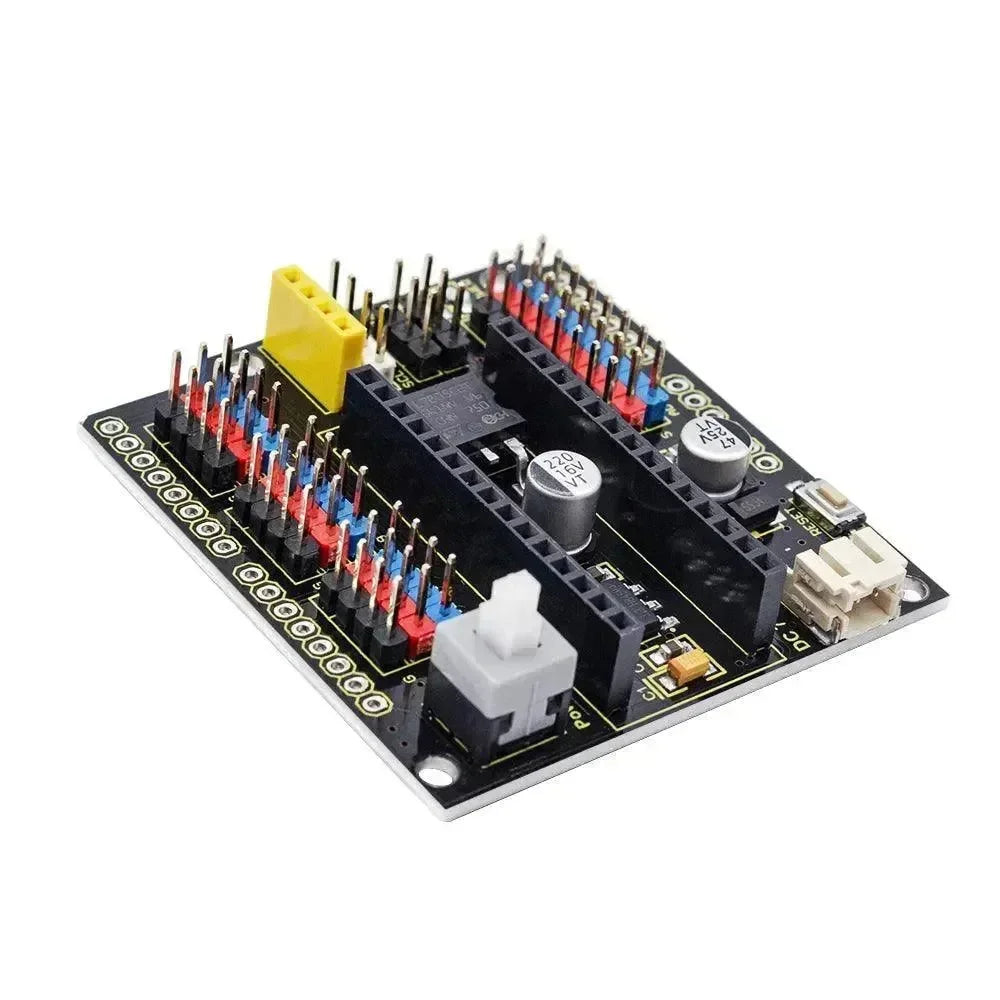

Nous concevons spécialement ce bouclier NANO, entièrement compatible avec Nano ch340.

Le bouclier NANO a fait ressortir les broches numériques et analogiques du Nano ch340 dans des en-têtes à 3 broches (GND, 5 V, Signal) avec un pas de broche de 2,54 mm.

Le blindage NANO fait également sortir les broches de communication fréquemment utilisées, telles que la communication par port série et la communication I2C. Il est très facile de connecter le Nano ch340 et d’autres modules de capteurs.

Il est également livré avec un indicateur d’alimentation et un bouton de réinitialisation.

Pour l'alimentation externe, le blindage NANO est livré avec un connecteur PH2.0-2P (entrée DC7-12V) ; un Power_Switch pour le contrôle de la puissance.

Pour alimenter d'autres capteurs, le bouclier NANO est livré avec un connecteur de broche de sortie d'alimentation DC3,3 V à 3 voies avec un pas de broche de 2,54 mm.

Il est livré avec 4 trous de fixation d'un diamètre de 3 mm, donc facile à monter sur d'autres appareils.
