MYZR I.MX6 CB336 Cortex A9 IoT NXP Commercial Expan

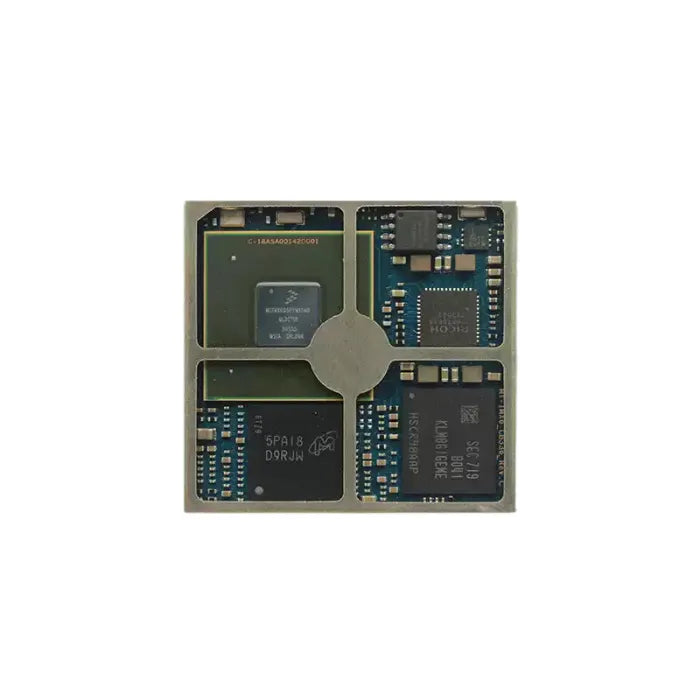

LE MYZR-I.MX6-CB336 est une carte de cœur embarquée à haute performance et économe en énergie alimentée par le Processeur NXP i.MX 6 série, basé sur le Architecture Arm Cortex-A9. Cette carte est conçue pour offrir une puissance de traitement exceptionnelle et une extensibilité, la rendant adaptée à un large éventail de applications industrielles et commerciales, y compris IoT, villes intelligentes, automatisation industrielle et signalisation numérique.

Principales caractéristiques

Traitement haute performance

• Les soutiens monocœur, dual-core et quad-core configurations de la Arm Cortex-A9 processeur
• Fréquence d'horloge jusqu'à 1,2 GHz

Mémoire et stockage robustes

• RAM LPDDR2 16 bits à double canal (disponible en 1 Go/2 Go (options)
• Stockage eMMC: Disponible en 4 Go/8 Go (extensible jusqu'à 64GB)
• Supplémentaire Mémoire Flash SPI-NOR de 2 Mo

 Connectivité polyvalente

• Ethernet: 1x 10/100/1000 Mbps Ethernet Gigabit
• USB: 1x USB2.0 HÔTE, 1x port OTG (vitesse max 480 Mbps)
• UART: 5x UART (vitesse max 4,0 Mbps)
• PCIe:1x PCIe Gen2.0
• I2C: 3 interfaces I2C (max) 400 kbps)
• SPI: 5x eCSPI (vitesse max 52 Mbps)
• CAN-Bus: 2x CAN2.0 (vitesse max 1 Mbit/s)

Interfaces I/O extensibles

• SATA II: 1x SATA II (uniquement pour Version i.MX6Q)
• Prise en charge de la carte SD: SD3.0/SDIO 3.0 (3 emplacements)
• MLI: 4x contrôleurs PWM 16 bits
• EIM: 1x bus d'extension 16 bits




Support multimédia riche

• DSI-MIPI: 1x interface d'affichage MIPI à 2 voies (vitesse max 1,5 Gbit/s)
• LVDS: 2 canaux Mode 8 bits, résolution maximale 1366x768 @ 165 Mpixels/s
• RVB: Prend en charge 8/16/18/24 bits profondeur de couleur, résolution maximale 1366x768
• HDMI: 1x HDMI1.4 (résolution max 1920x1080 à 60 Hz)
• Interfaces de caméra: 1x TAMPON, 1x CSI-MIPI à 2 voies (vitesse maximale 1 Gbit/s)
• Interfaces Audio: 4x I2S/AC97 (max 1,4 Mbps), 1x S/PDIF


Spécifications matérielles

• Processeur: NXP i.MX 6 série (6QP/Q/U/S) Carte de base

• Mémoire: 1 Go/2 Go LPDDR2 (Double canal 16 bits)

• Stockage: eMMC 4 Go/8 Go (extensible jusqu'à 64GB), SPI-NOR 2 Mo

• Température de fonctionnement: 0°C à 70°C (Qualité Commerciale)

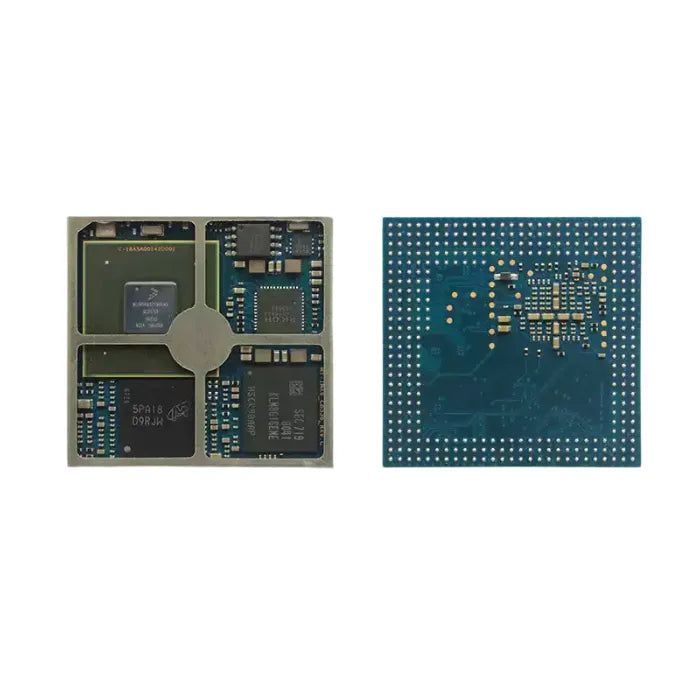

• Type de connexion: BGA 336 broches

• Dimensions de la planche: 42 mm x 40,5 mm

Support logiciel et système d'exploitation

• Système d'exploitation intégré: Prend en charge Linux 3.14.52 / Linux 4.1.15

• Cadres de développement: Prend en charge QT4.8, QT5.5

• Prise en charge des pilotes: Vaste support de pilote matériel pour diverses applications industrielles

Applications

LE MYZR-I.MX6-CB336 est idéal pour divers applications industrielles et commerciales, y compris:

• Systèmes de contrôle industriels

• Infrastructure de Ville Intelligente

• Infodivertissement et télématique automobile

• Passerelles IoT et informatique en périphérie

• Affichages Publicitaires & Signalisation Numérique

• Transports Intelligents & Systèmes de Trafic Intelligent

• Applications d'IA intégrée et d'apprentissage automatique

Pourquoi choisir MYZR-I.MX6-CB336 ?

• Haute performance et faible consommation d'énergie

• Expansion d'interface complète pour une utilisation industrielle

• Forte capacité multimédia pour une expérience utilisateur riche

• Configurations de stockage et de mémoire robustes

• Large support pour les systèmes d'exploitation et le développement
