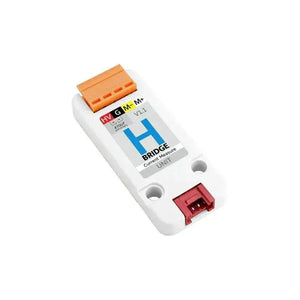

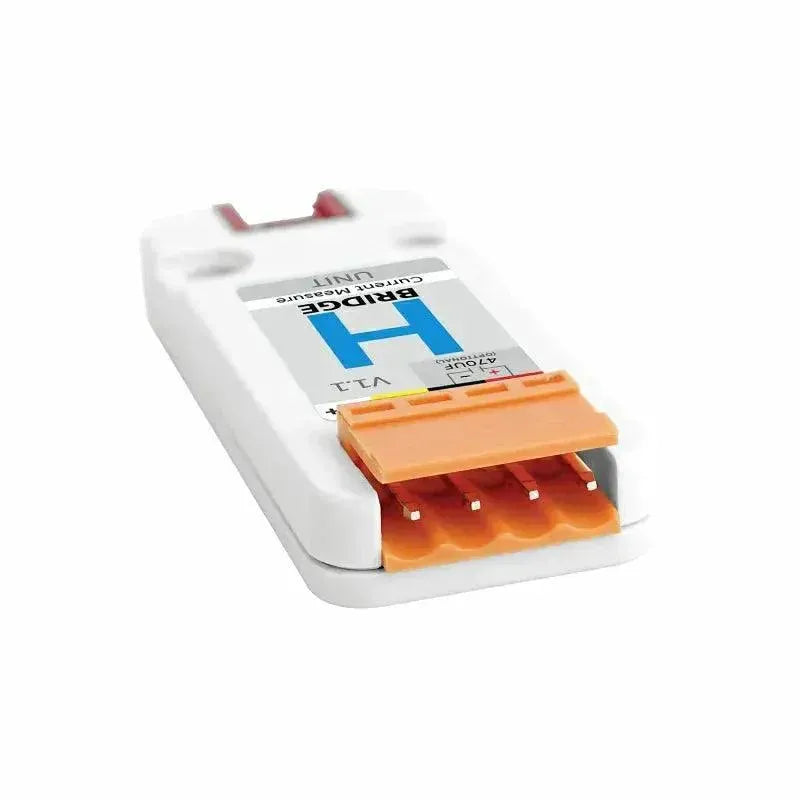

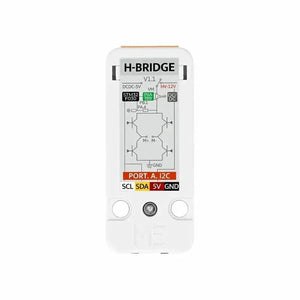

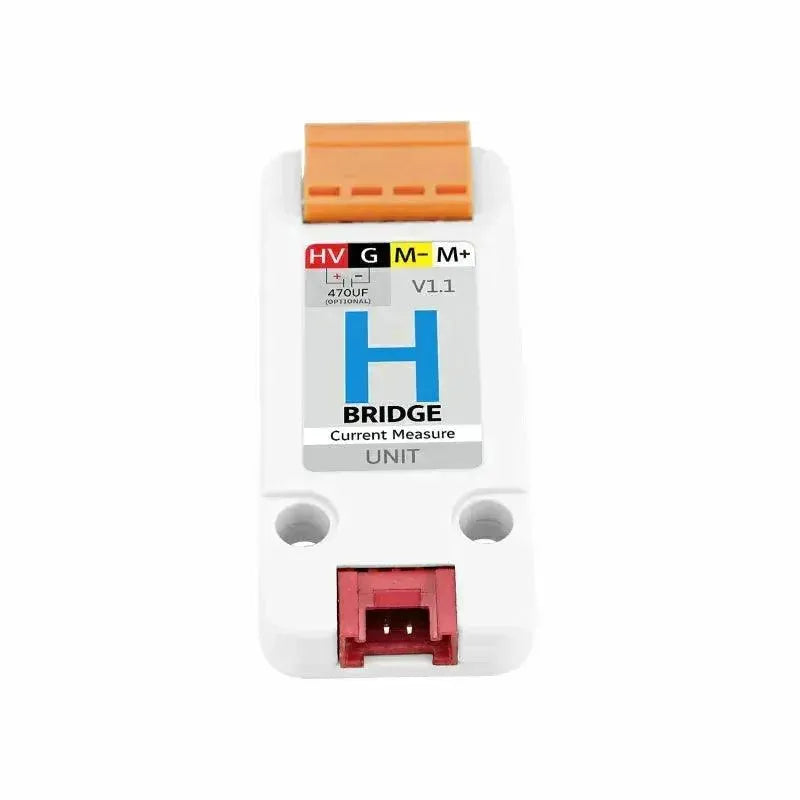

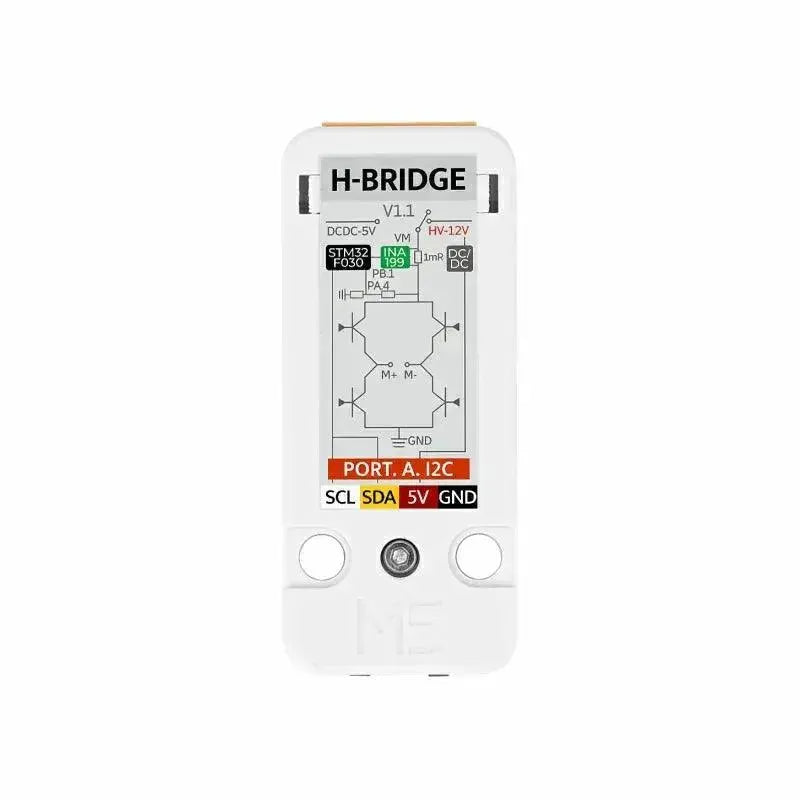

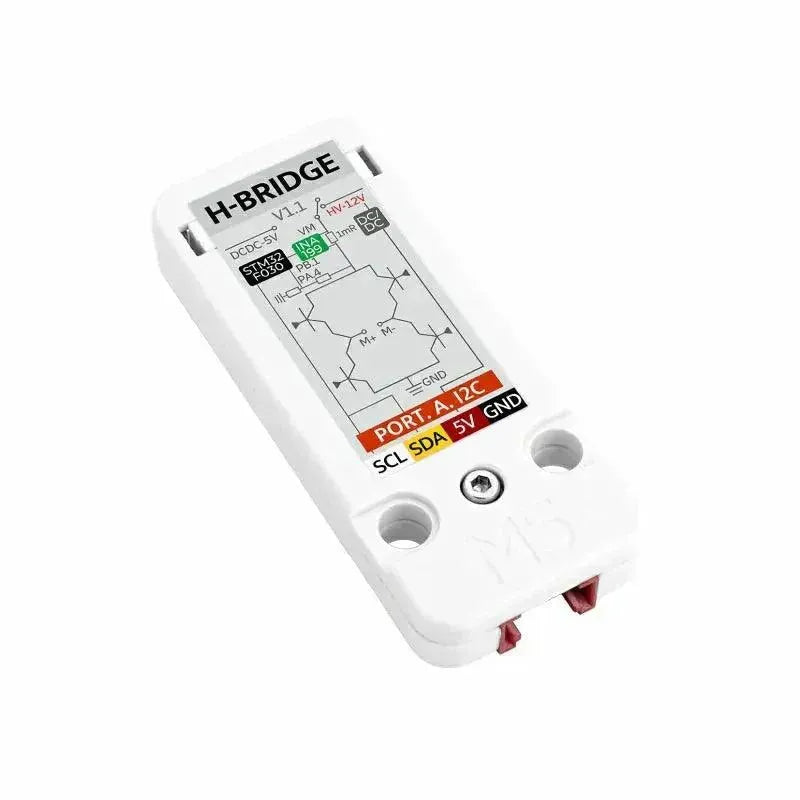

M5Stack Unité H-bridge v1.1
Découvrez l' Unité HBridge v1.1 – un module d'entraînement de moteur à courant continu de pointe qui redéfinit le contrôle du moteur. Alimenté par le schéma "STM32F030+RZ7899" , ce module permet un I2C transparent. communication avec l'hôte M5, offrant un contrôle PWM précis pour le réglage de la vitesse, ainsi qu'une gestion facile de l'avant, Fonctions de marche arrière et de freinage.
La sécurité et la fiabilité occupent une place centrale avec des protections intégrées contre les situations de surintensité, de surtension et de surchauffe. Le circuit de commutation MOSTUBE de puissance totale du module permet un contrôle dynamique du moteur via la programmation, tandis que le circuit d'acquisition de courant total intégré garantit un fonctionnement sûr du moteur.
S'adaptant à divers besoins, le module intègre un circuit de commutation intelligent 6-12 V et 5 V. Il convient parfaitement à une gamme d'applications, depuis la robotique, les entraînements motorisés et l'automatisation industrielle jusqu'aux maisons intelligentes. Élevez vos projets avec l’unité HBridge v1.1 – où la technologie de pointe rencontre la simplicité et la polyvalence.
Caractéristiques
- Protection contre les surintensités, les surtensions et les surchauffes
- Commutation de puissance
- Adresse I2C : Par défaut 0x20
- détachement actuel
- Plateforme de programmation : Arduino, UIFlow

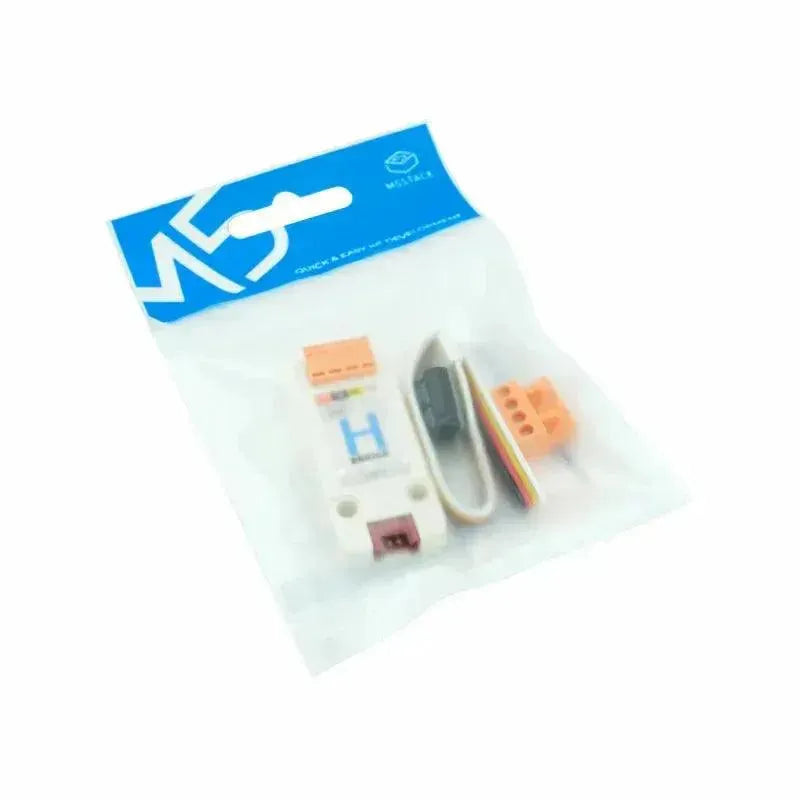

Comprend
- 1 × Unité Hbridge V1.1
- 1 × VH3.96-4P
- 1x câble HY2.0-4P (20 cm)
- 1x clé hexagonale M2
- 1x condensateur électrolytique en aluminium de 470 uf
Des condensateurs électrolytiques en aluminium connectés aux pôles positifs et négatifs de l'entrée d'alimentation peuvent fournir une protection tampon au circuit. Attention à ne pas les connecter dans le sens inverse
Applications
- robot
- À moteur
- L'automatisation industrielle
- Maison intelligente
spécification
| Ressources | Paramètres |
|---|---|
| MCU | STM32F030F4P6 |
| Puce de pilote de moteur bidirectionnel CC | RZ7899 |
| Puce d'acquisition actuelle | INA199A1DCKR |
| Accès externe Tension continue | MAX 12V |
| Adresse de courrier I2C | Par défaut 0x20 (peut être modifié en basculant le commutateur d'encodage) |
| Courant maximal autorisé | 3A |
| Utiliser la température | 0-40°C |

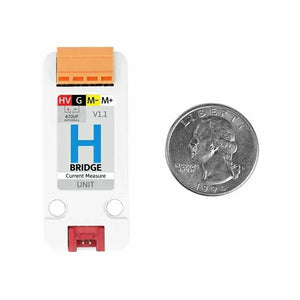

| Taille du produit | 48 mm x 24 mm x 8 mm |
| Taille du paquet | 136 mm x 92 mm x 13 mm |
| Poids du produit | 9.1g |
| Poids du paquet | 14g |
