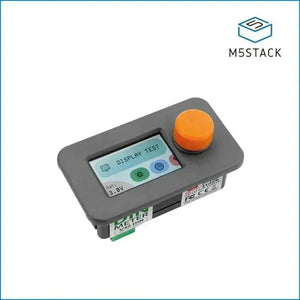

M5Stack Din Meter avec M5StampS3
Din Meter est un 1/32 DIN carte de développement embarquée standard équipée d'un écran ST7789 de 1,14 pouces et alimentée par un M5StampS3 comme contrôleur principal. Il dispose d'un encodeur rotatif intégré pour un suivi précis de la position du bouton. De plus, il comprend un circuit RTC, un buzzer intégré et des boutons sous l'écran pour l'interaction de l'appareil et les notifications d'alerte. En termes d'alimentation électrique, la conception prend en charge une large plage d'entrée de tension de 6 à 36 V CC et dispose d'interfaces réservées pour une batterie au lithium et un circuit de charge afin de répondre à divers besoins. De plus, les interfaces PORTA et PORTB réservées facilitent l'extension des appareils I2C et GPIO. Ce produit convient aux applications de mesure et de détection de paramètres, de contrôle de maison intelligente, de projets Internet des objets (IoT), d'appareils portables intelligents, de contrôle d'accès, de contrôle industriel et de projets de créateurs éducatifs.
Allumé : l'appareil peut être allumé en appuyant sur le bouton « WAKE » ou via un signal IRQ déclenché par la minuterie RTC. Une fois le signal de réveil déclenché, il est nécessaire de régler la broche hold (G46) sur haut (1) pendant l'initialisation du programme pour maintenir l'alimentation ; sinon, l'appareil reviendra en mode veille.
Mise hors tension : lorsqu'il n'y a pas de Alimentation externe USB, cela peut être réalisé en appuyant sur le bouton RST ; ou, lorsqu'il n'y a pas d'alimentation externe USB, en réglant HOLD(GPIO46)=0 dans le programme pour éteindre l'appareil.
Pour passer en mode téléchargement, veuillez maintenir appuyez sur le bouton G0 du StampS3 avant de l'allumer, puis relâchez-le une fois l'appareil allumé.
Caractéristiques
Écran ST7789v2
M5StampS3 comme contrôle principal
Encodeur rotatif
Entrée de tension large
Ports PORTA et PORTB réservés
Interface batterie au lithium (Rechargeable)
Norme 1/32 DIN (45*22,5 mm)
Plateforme de programmation : Arduino, UIFlow

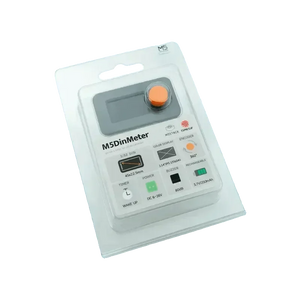

Comprend
1xM5DinMeter
1x PAPIER ADHÉSIF
1 batterie 250 mAh
1xétiquette
1 entrée de borne DC-JACK (6-36 V)
1 x attelle dorsale
Applications
Système de détection et de contrôle de maison intelligente
Système de contrôle d'accès
Contrôle industriel
Créateurs et projets DIY
spécification
| Ressources | Paramètres |
|---|---|
| MCU | Fonction ESP32-S3@Xtensa LX7,8M-FLASH,WIFI,OTG\CDC |
| Large plage de tension d'entrée | 6-36V |
| Pilote d'écran | ST7789V2 |
| Courant de charge | 100mA |
| Grove a une capacité de charge | PORT-A Capacité de charge : DC5V/Max : 220 mA Capacité de charge du PORT-B : DC5V/Max : 220mA |
| Courant de veille (courant de veille alimenté par batterie) | DC4.2V/38.4uA |
| Spécifications du siège de batterie | 1,25 mm-2p |
| Mode d'alimentation | Alimentation USB/CC/Batterie |
| Température de fonctionnement | 0-40°C |
| Taille du produit | 53*32*30mm |
| Taille du paquet | 137*93*24mm |
| Poids du produit | 17.6g |
| Poids du paquet | 46g |
