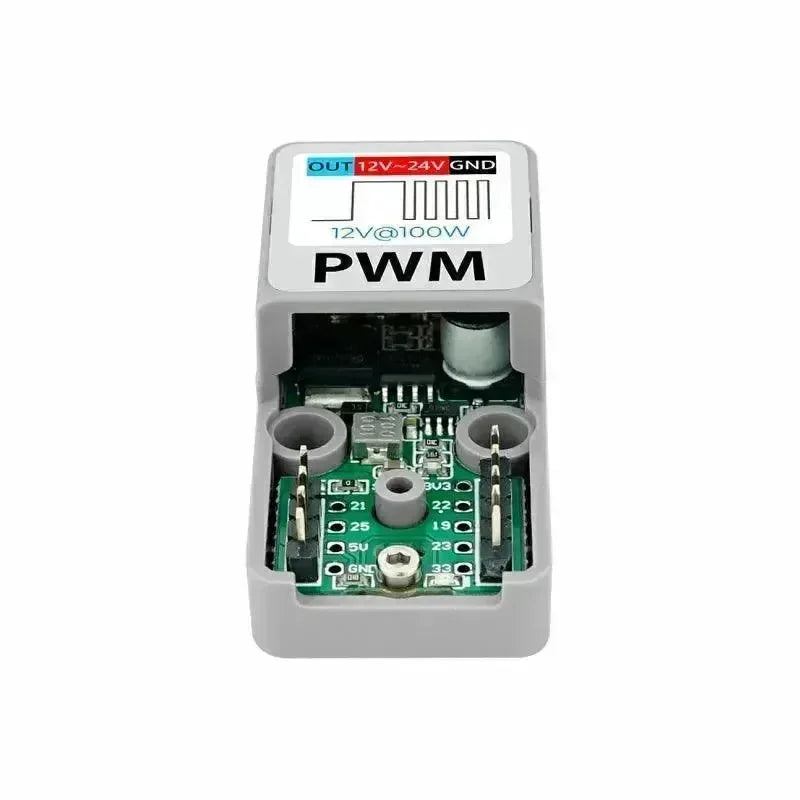

M5Stack ATOMIC PWM Base
Atomic PWM Base est un pilote CC réglable PWM monocanal conçu pour être compatible avec le contrôleur principal de la série Atom. Il prend en charge l'entrée d'alimentation CC allant de 12 à 24 V. Le cycle de service du signal de sortie est contrôlé via le commutateur MOSFET intégré. Il a une capacité de charge maximale de 12 V à 100 W et comprend un circuit abaisseur DCDC intégré. Cela permet à l'alimentation d'entrée de piloter la charge tout en alimentant l'ensemble du périphérique, ce qui rend le déploiement plus pratique.
En utilisant la fonctionnalité WiFi intégrée du contrôleur principal de la série Atom, la base Atomic PWM permet des capacités de contrôle à distance. Il est bien adapté aux applications telles que le contrôle de vitesse PWM de moteurs à courant continu haute puissance et le contrôle de fils chauffants industriels.
Caractéristiques
- Applicable à Atom Lite/Atom Matrix/AtomS3/AtomS3 Lite
- Sortie de signal PWM à faible latence monocanal
- MOSFET haute puissance, capacité de sortie 12V @ 100W
- Interface d'extension 1xGROVE réservée
- Circuit de conversion DC-DC (12 V -> 5 V) intégré
- Installation facile, opération simple
- Conception tout-en-un avec housse de protection
- Plateforme de développement : Arduino/UIFlow
Comprend
- 1x Base PWM atomique
- 1x borne 3.96-4P
Applications
- Contrôle de moteur à courant continu
- Réglage de la luminosité des LED
- Contrôle de l'alimentation électrique
- Contrôle de la température
spécification
| Ressources | Paramètres |
|---|---|
| Puce de pilote | EG27324 |
| MOSFET | FDD8447L |
| Puissance de sortie maximale | 100W |
| Plage de tension d'entrée | 12 V-24 V CC |
| Nombre de canaux de commande | 1 |
| Témoin lumineux | ROUGE |
| Taille du produit | 24*48*18mm |
| Taille du paquet | 136*92*20mm |
| Poids du produit | 9.9g |
| Poids du paquet | 16.5g |
