Module de capteur radar de toilette intelligent HLK-LD2411 24Ghz

Le LD2411 est un module de détection de distance humaine et de reconnaissance gestuelle. Il peut reconnaître les mouvements de levage et de relâchement du geste de l'utilisateur, ainsi que détecter le mouvement de l'utilisateur vers et loin des toilettes et émettant des signaux GPIO via les mouvements détectés pour permettre au microcontrôleur du fabricant de contrôler l'ouverture ou la fermeture du couvercle des toilettes.

Le module utilise une alimentation 5V et le faisceau radar est conçu de manière large et étroite, avec un angle horizontal (4 patch) d'environ ±20° et un angle vertical de ±40°, avec réglages apportée à la direction de placement de l'antenne en fonction du scénario. Pour les applications toilettes, un faisceau horizontal étroit est recommandé pour éviter les faux déclenchements du corps humain qui passe.

Caractéristique du produit

• Plug and play, méthode d'assemblage facile
• Distances de détection jusqu'à 2 mètres, distances de reconnaissance gestuelle jusqu'à 1 mètre
• Couverture de l'angle de détection jusqu'à ± 30 degrés
• La distance de détection de distance peut être ajustée via Bluetooth
• Le choix ultime en termes de rapport qualité-prix

Paramètres du produit

• Fréquence : 24,015G-24,245GHz
• Type de modulation : FMCW
• Plage de détection : réglable de 0,3 à 2,2 m
• Angle de détection : ±45° (horizontal) / ±20° (vertical)
• Alimentation : 5 V (typ.)
• Courant : ~50 mA
• Puissance rayonnée isotrope équivalente maximale : 12 dBM (Typ.)
• Bande passante de balayage de fréquence : 230 MHz (conforme aux normes de certification CE/FCC)
• Température de fonctionnement : -40 ℃ ~ + 85 ℃
• Format de données : niveau haut-bas 3,3 V et 0 V

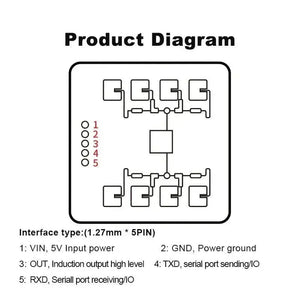

• Type d'emballage : connecteur femelle par défaut de 1,27 mm x 5 broches.
