Unité RS485 isolée M5Stack Transmetteur-récepteur isolé Transmission de données

Unité RS485 isolée M5Stack Transmetteur-récepteur isolé Transmission de données

12,95 €

🔌 Présentation du produit – Transcepteur RS485 isolé Unit RS485-ISO

Unit RS485-ISO est un module compact et très fiable de transcepteur RS485 isolé en semi-duplex conçu pour la communication série industrielle. Il convertit les signaux de niveau TTL en signaux différentiels RS485, permettant une transmission de données longue distance et résistante au bruit entre microcontrôleurs et dispositifs compatibles RS485.

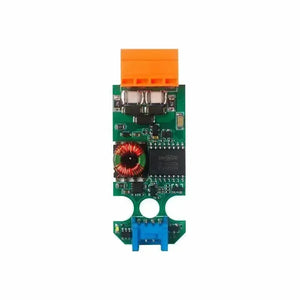

Construit autour de la robuste puce d'isolation CA-IS3082W, ce module offre une forte protection contre le bruit électrique, les pics de tension et les surtensions transitoires. Il garantit l'intégrité du signal et protège les équipements de contrôle coûteux dans des environnements difficiles. Le récepteur fail-safe intégré fournit un niveau haut lorsque l'entrée est ouverte ou en court-circuit, améliorant la stabilité de la communication.

Avec la prise en charge de jusqu'à 256 nœuds de bus RS485 et un débit de transmission allant jusqu'à 500 Kbps, l'Unit RS485-ISO est idéal pour les systèmes de communication multipoints dans l'automatisation industrielle, le contrôle des bâtiments et les réseaux de capteurs. Si votre projet exige une conversion de protocole RS485 avec une isolation élevée et une intégrité du signal, ce module est un choix fiable.



✨Caractéristiques

  • 🧩 Transcepteur d'isolation numérique CA-IS3082W intégré
  • ⚡ Alimentation DC-DC isolée intégrée
  • 🚀 Vitesse de transmission du signal : jusqu'à 500 Kbps
  • 🛡️ Récepteur sécurisé pour conditions de bus ouvert ou en court-circuit
  • 🔗 Supporte jusqu'à 256 nœuds de bus RS485
  • 🔌 Tension d'isolement supportée : jusqu'à 1000 VRMS
  • 💻 Compatible avec Arduino, UIFlow Blockly et UIFlow Python
  • 🧱 Comprend 2 trous de montage compatibles LEGO

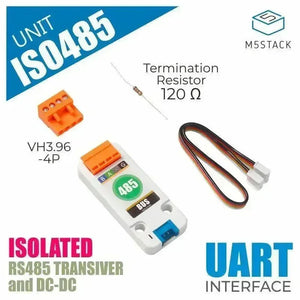

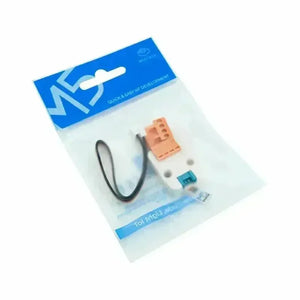

📦 Contenu de l'Emballage

  • 1 × Module RS485-ISO unitaire
  • 1 × Connecteur VH-3.96 4P
  • 1 × Résistance de terminaison 120Ω
  • 1 × Câble Grove HY2.0-4P (20 cm)
  • 1 × Étiquette autocollante pour E/S

🎯 Applications typiques

  • Communication industrielle RS485 entre microcontrôleurs et dispositifs de terrain
  • Transmission de données série longue distance en environnements bruyants
  • Systèmes de bus RS485 multi-nœuds en automatisation et contrôle

📐 Spécifications techniques

Spécification Paramètre
Tension d'isolation 1000V
Nombre maximal de nœuds sur le bus 256
Protection ESD ±15KV
Caractéristiques de protection Sécurité intégrée, Surcharge, Arrêt thermique

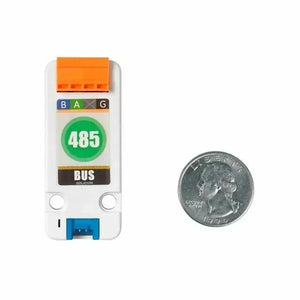

Dimensions du module 56,0 × 24,0 × 10,2 mm
Poids Net 9.1g
Dimensions du colis 138,0 × 93,0 × 11,2 mm
Poids Brut 17.8g



📄 Schémas de circuit

Aperçu du schéma RS485-ISO

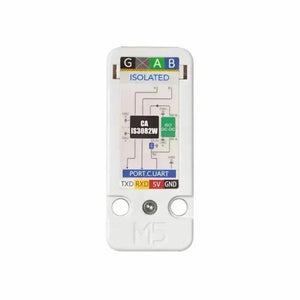

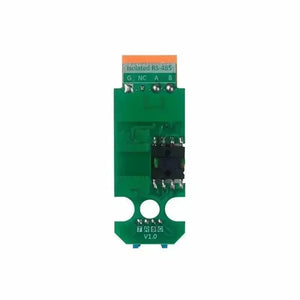

🔌 Attribution des broches

Unité RS485-ISO

HY2.0-4P Noir Rouge Jaune Blanc
PORT.C GND 5V UART_RX UART_TX



📏 Dessin mécanique

Dimensions de l’unité RS485-ISO



📑 Fiches techniques

Télécharger la fiche technique CA-IS3082W (PDF)

💻 Logiciels & Exemples

Arduino

Exemple de test Arduino pour RS485-ISO

UiFlow1

Exemple de code UIFlow1
Exemple UIFlow RS485-ISO



🧩 EasyLoader

EasyLoader Lien de téléchargement Remarques
RS485-ISO EasyLoader Télécharger /
