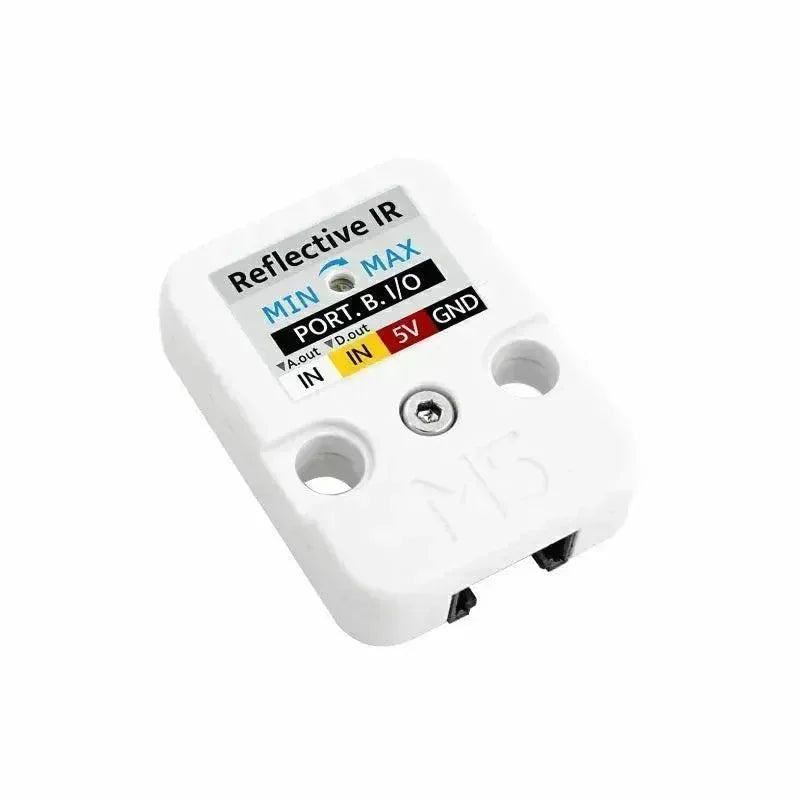

Unité de capteur réfléchissant infrarouge M5Stack
Unité IR Réfléchissante est une unité de détection infrarouge qui peut détecter de manière efficace et précise la lumière infrarouge réfléchie par des objets cibles. Elle est adaptée à des applications telles que la détection d'objets, le suivi, la mesure de distance et les systèmes d'automatisation.
Il génère une valeur de tension correspondante en fonction de l'intensité des signaux infrarouges réfléchis par les obstacles. En même temps, l'unité IR réfléchissante intègre également la conception du comparateur LM393, qui peut convertir des signaux analogiques en signaux numériques fiables pour le traitement et l'interprétation dans des systèmes numériques. Cette double sortie de signaux analogiques et numériques offre aux utilisateurs des choix diversifiés et des scénarios d'application.
Lors de l'utilisation de l'unité IR réfléchissante, l'indicateur LED peut jouer un rôle important. En contrôlant numériquement l'indicateur LED, il peut afficher de manière intuitive l'état de détection du capteur, permettant aux utilisateurs de comprendre rapidement l'état de fonctionnement du système. Que ce soit dans le laboratoire ou dans des projets d'ingénierie, ce mécanisme de retour d'information intuitif peut aider les utilisateurs à identifier les problèmes et à effectuer des ajustements en temps opportun.
L'unité IR réfléchissante est également équipée d'un potentiomètre ajustable de 10k. Les utilisateurs peuvent optimiser les performances du capteur en ajustant la sensibilité et le seuil pour s'adapter à différents environnements et exigences d'application. Cette flexibilité fait de l'unité IR réfléchissante une unité de détection multifonctionnelle et adaptable qui peut répondre aux besoins de divers scénarios.
Caractéristiques
- Technologie de détection infrarouge : L'utilisation de la technologie infrarouge avancée peut détecter de manière efficace et précise la lumière infrarouge réfléchie de l'objet cible.
- Sortie de signal analogique : Grâce au tube de réception infrarouge et à la division de tension par un résistor de 10k, la valeur de tension correspondante est générée en fonction de l'intensité du signal infrarouge réfléchi par l'obstacle.
- Sortie de signal numérique : Le comparateur LM393 intégré convertit les signaux analogiques en signaux numériques fiables pour un traitement et une interprétation faciles dans les systèmes numériques.
- Indicateur LED : indicateur LED de contrôle de signal numérique, affichage intuitif de l'état de détection du capteur, les utilisateurs peuvent rapidement comprendre le fonctionnement du système.
- Potentiomètre ajustable : Équipé d'un potentiomètre ajustable de 10k, les utilisateurs peuvent optimiser les performances du capteur en ajustant la sensibilité et le seuil pour s'adapter à différents environnements et besoins d'application.
- Plateforme de programmation : Arduino, UIFlow, etc.
Comprend
- 1x Unité IR Réfléchissante
- 1x Câble HY2.0-4P (20cm)
- 1x Tournevis à potentiomètre
Applications
- Détection d'objets
- Mesure de portée
- Système automatique
- Système de sécurité et de protection
- Flux de lignes
Spécification
| Ressources | Paramètres |
|---|---|
| Plage de sortie du signal analogique | 0-4096（ESP32@12bit） |
| Sortie de signaux numériques | 0 ET 1 |
| Tension de fonctionnement | 5V |
| Température de fonctionnement | 0-40°C |
| Taille du produit | 32*24*8mm |
| Taille du paquet | 136* 92*20mm |
| Poids du produit | 5.2g |
| Poids du colis | 10.4g |
