Module d'alimentation Holybro PM02 V3 12S

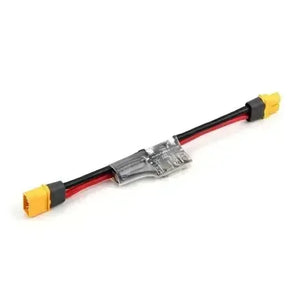

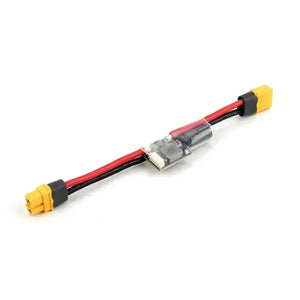

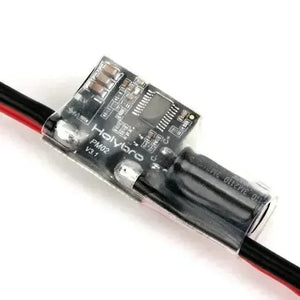

Ce module d'alimentation PM02 fournit un moyen simple de fournir 5,2 V régulés au contrôleur de vol à partir de la batterie tout en fournissant des mesures de consommation de courant et de tension de la batterie via un signal analogique via un câble JST-GH à 6 broches. Il est livré avec des fils pré-soudés, un condensateur et un connecteur XT60 aux deux extrémités, ainsi qu'une gaine thermorétractable sur le PCBA pour la protection physique.

Spécification:

• Tension d'entrée : 2S-12S

• Évaluation du courant de la carte PCB : 60A

• Courant d'éclatement du PCB : 100 A (<60 sec)

• Détection de courant maximal : 120A

• Sortie : DC 5.2V & 3A Max

• Diviseur de tension : 18,182

• Ampères par Volt : 36,364

• Poids : 20g


Veuillez noter:

- La prise XT60 et le fil 12AWG pré-soudés sur la carte sont conçus pour un courant continu de 30 A et un courant de pointe de 60 A (< 60 secondes). Si un courant plus élevé est utilisé, le type de prise et la taille du fil doivent être modifiés en conséquence. Vous pouvez vous référer à ce tableau pour référence.
- Ce module d'alimentation PM02 utilise une sortie de données analogiques et n'est pas compatible avec les Pixhawk 5X et 6X (nécessite un PM numérique comme le PM02D).

Le forfait comprend :

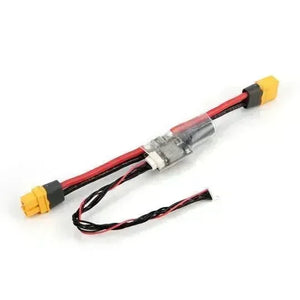

- 1x module d'alimentation avec carte de connecteurs XT60 (pré-soudée)
- 1x Condensateur électrolytique : 220 uF 63 V (pré-soudé)
- 1x Connecteur Molex 6 positions 15 cm
- 1x Connecteur JST GH 6 positions 15 cm

Le guide d'installation pour PX4 et Ardupilot est disponible dans la documentation Holybro ici.
