HELTEC WiFi LoRa ESP32 SX1262 Nœud LoRa Meshtastic LoRaWAN 868Mhz V3
🚀 WiFi LoRa 32 V3 – Carte de développement IoT de nouvelle génération par Heltec
Le WiFi LoRa 32 V3 est la dernière évolution de la célèbre carte de développement IoT de Heltec Automation 🛠️—lancée pour la première fois en 2017 et largement appréciée par les makers et développeurs 👨💻👩🔧.
Cette version améliorée conserve le même brochage que la V2 🔁 tout en intégrant :
-
📡 Wi-Fi
-
📶 Bluetooth 5 (LE)
-
📻 LoRa (SX1262)
-
🖥️ Écran OLED 0,96"
Parfait pour construire :
-
🌐 Réseaux maillés Meshtastic
-
🏙️ Infrastructure de ville intelligente
-
🏭 Automatisation industrielle
-
🏠 Systèmes de sécurité domestique
-
📦 Applications IoT personnalisées
⚙️ Propulsé par ESP32-S3 + SX1262
Sous le capot :
-
🧠 Processeur double cœur ESP32-S3FN8
-
📡 Transceiver LoRa SX1262
-
💻 Prend en charge Arduino, MicroPython, et plus
🔌 Conçu pour un déploiement réel
-
🔋 Interface USB Type-C
-
🔋 Gestion de batterie lithium embarquée
-
🌱 Conception basse consommation pour une utilisation mobile ou fixe
-
📶 Circuit RF robuste pour une communication stable
-
🧩 Options d'extension flexibles pour des constructions avancées
Que vous prototypiez un nœud Meshtastic, déployiez une passerelle LoRaWAN ou créiez une solution sans fil personnalisée, le WiFi LoRa 32 V3 est votre carte de référence pour une innovation IoT fiable et évolutive 💡.

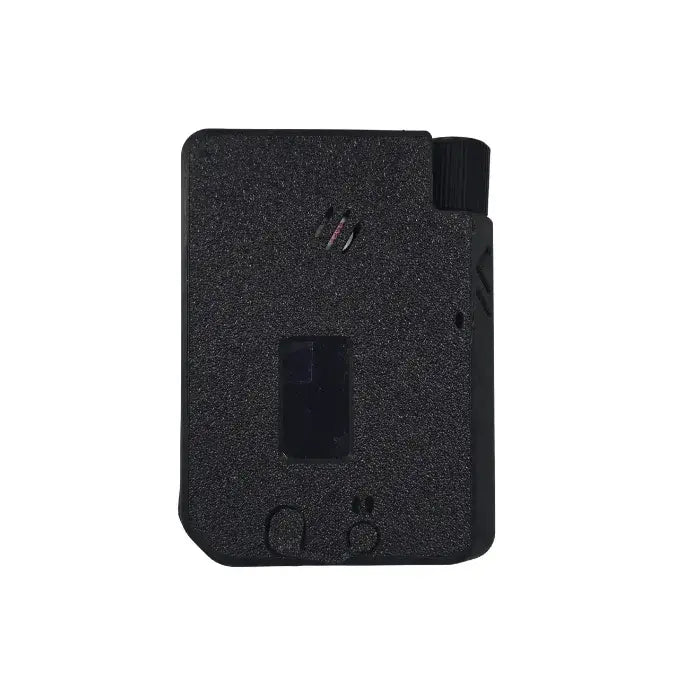

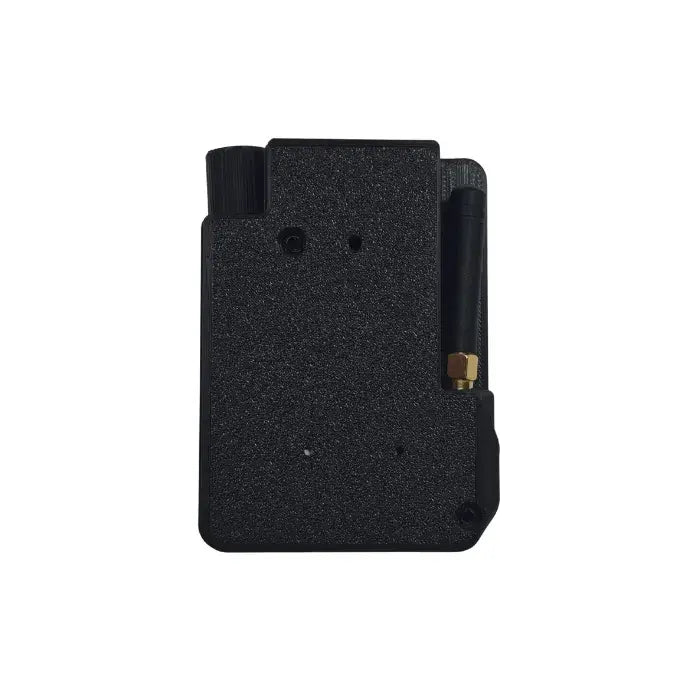

Kit DIY Maillage Sans Fil & GPS – Basé sur Heltec LoRa32 V3 868MHZ
Fonctionnalités
🧠 Microprocesseur : ESP32-S3FN8 (Xtensa® 32 bits LX7 double cœur, pipeline 5 étapes, jusqu'à 240 MHz)
📡 Puce LoRa : transceiver SX1262 pour communication longue portée
🔌 Interface USB Type-C avec régulation de tension embarquée, protection ESD, protection contre les courts-circuits, et blindage RF
🔋 Interface Batterie : connecteur SH1.25-2 avec gestion intégrée de la batterie lithium (charge/décharge, protection contre la surcharge, détection de tension, commutation automatique USB/batterie)
📟 Écran : écran OLED 0,96" 128×64 pour les infos de débogage, l'état de la batterie, et plus
🌐 Triple sans fil : Wi-Fi, LoRa et Bluetooth intégrés avec une antenne ressort métallique 2,4 GHz + connecteur IPEX (U.FL) pour antenne LoRa externe
💾 USB-vers-Série : Chip CP2102 embarqué pour un flashage facile du firmware et un débogage série
🛠️ Support Arduino IDE : Parfait pour le développement embarqué et le prototypage rapide
⚙️ Conception RF et puissance optimisée : Idéal pour les applications IoT à faible consommation
Spécifications
| Paramètres | Description |
|---|---|
| Chip maître | ESP32-S3FN8 (processeur double cœur Xtensa®32-bit lx7) |
| Chip LoRa Node | SX1262 |
| Chip USB vers Série | CP2102 |
| Fréquence | 470~510MHz, 863~928MHz |
| Puissance TX max. | 21±1dBm |
| Sensibilité de réception max. | -134dBm@SF12 BW=125KHz |
| Wi-Fi | 802.11 b/g/n, jusqu'à 150Mbps |
| Bluetooth | Bluetooth 5 (LE) |
| Ressource matérielle | 7*ADC1 + 2*ADC2; 7*Touch; 3*UART; 2*I2C; 2*SPI; etc. |
| Mémoire | 384KB ROM; 512KB SRAM; 16KB SRAM RTC; 8MB SiP Flash |
| Interface | USB Type-C; Interface batterie lithium 2*1.25; LoRa ANT(IPEX1.0); 2*18*2.54 Broche d'en-tête |
| Batterie | Alimentation par batterie lithium 3,7 V et charge |
| Température de fonctionnement | -20 ~ 70 ℃ |
| Dimensions | 50,2 * 25,5 * 10,2 mm |

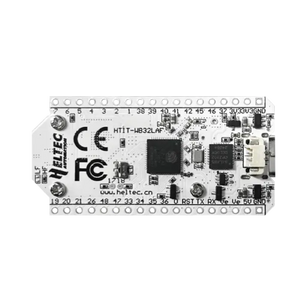

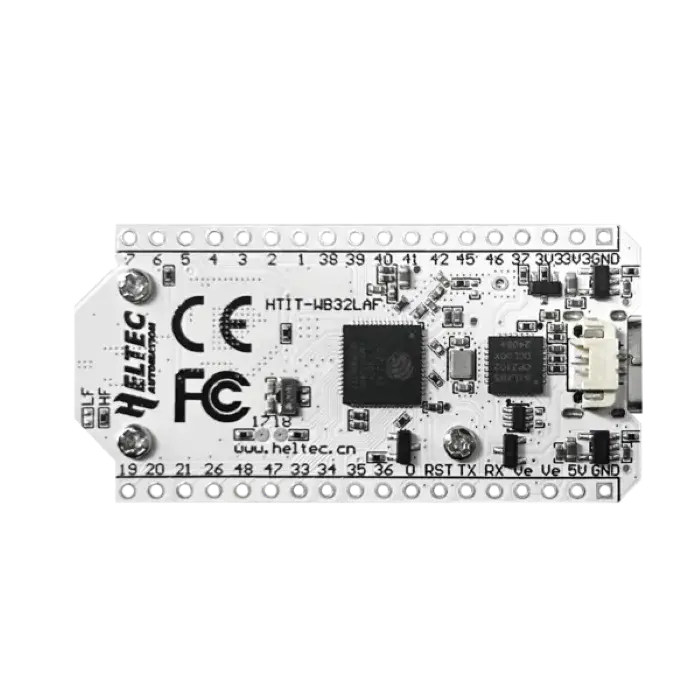

Plan des broches
Point fort
USB Type C

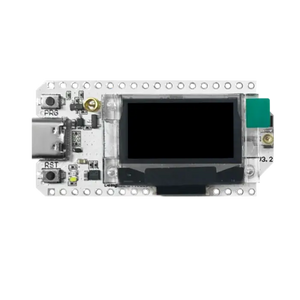

Écran OLED embarqué
L'écran OLED intégré peut être utilisé pour afficher certaines informations telles que l'état du système et les paramètres, ce qui permet aux utilisateurs d'utiliser directement la carte de développement entière pour leur propre conception de produit.
Câblage du kit DIY Wireless Mesh & GPS :
| Encodeur A | Heltec 5 |
| Encodeur G | Heltec GND |
| Encodeur B | Heltec 6 |
| Encodeur Sw1 | Heltec 7 |
| Encodeur Sw2 | Heltec GND |
| Buzzer + | Heltec 45 |
| Buzzer - | Heltec GND |
| Vibro + | Heltec 40 |
| Vibro - | Heltec GND |
| GPS VCC | Heltec 3V3 |
| GPS RX | Heltec 48 |
| GPS TX | Heltec 47 |
| GPS GND | Heltec GND |
| BME280 VCC | Heltec 3V3 |
| BME280 GND | Heltec GND |
| BME280 SCL | Heltec 42 |
| BME280 SDA | Heltec 41 |
| HY-4P Noir | Heltec GND |
| HY-4P Red | Heltec 3V3 |
| HY-4P Yellow | Heltec 41 |
| HY-4P White | Heltec 42 |
FAQ
L'antenne 2,4 GHz est une antenne ressort, et il n'y a pas d'interface supplémentaire sur la carte pour les signaux sans fil 2,4 GHz.
Non, le WiFi LoRa 32 ne possède pas de PSRAM externe, si votre application nécessite l'utilisation simultanée du Bluetooth et du Wi-Fi, vous pouvez consulter ce produit : Heltec Wireless Bridge.
- Arduino
- Micro Python
- Platform.io
- Espressif IDE
Nous recommandons fortement d'utiliser Arduino. Nous disposons d'un support technique complet et fournissons un code LoRaWAN pour le framework ESP32 Arduino complet.
Vous pouvez trouver ce type de prise en recherchant "SH1.25 x 2".
Bien sûr, vous pouvez contacter notre équipe commerciale et nous faire part de vos idées.
Non, le MCU est différent.
C'est causé par le paramétrage meshtastic. Changer l'écran par défaut en SSD1306 peut résoudre le problème.
Les étapes spécifiques sont les suivantes :
« Configuration radio »→« Affichage »→« Remplacer la détection automatique OLED »→« SSD1306 »
Docs & Ressources
- [Resource] — Framework Heltec ESP (ESP32&ESP8266) (Inclut la bibliothèque LoRaWAN)
- [Attachment] — Bibliothèque spéciale Heltec ESP32
- [Resource] — Journaux de mise à jour matérielle
- [Attachment] — V3.1 Schéma électrique
- [Attachment] — V3.2 Schéma électrique
- [Attachment] — Fiche technique
- [Resource] — Manuel utilisateur et documents associés
- [Resource] — Ressources téléchargeables
Projet

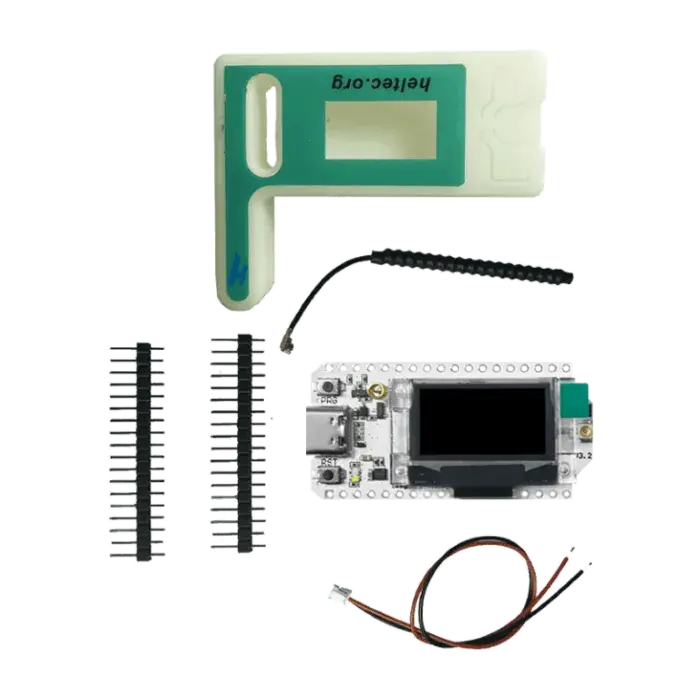

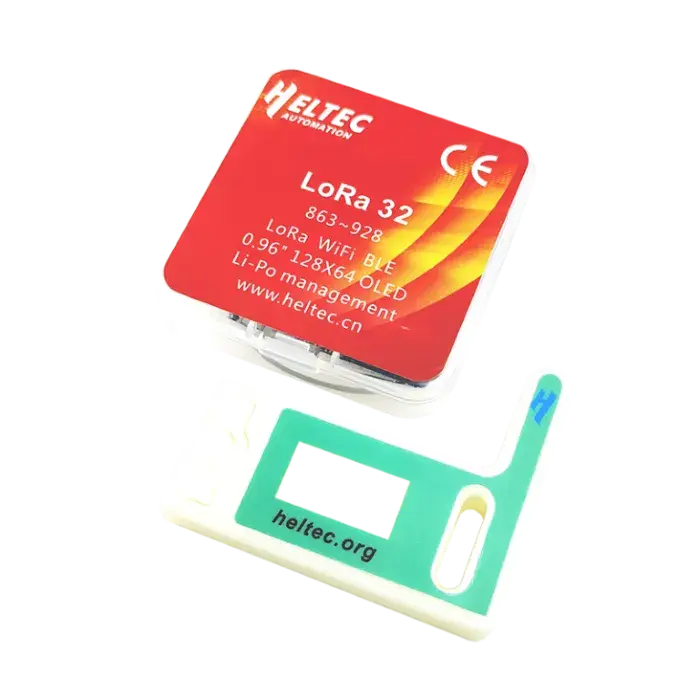

Liste de colisage
La liste de colisage par défaut sans sélection d'accessoires est la suivante :
| Article | Quantité |
|---|---|
| WiFi LoRa 32 (V3) | x1 |
| Antenne LoRa | x1 |
| Connecteur de batterie SH1.25×2 | x1 |
| Broche d'en-tête 2,54*18 | x2 |

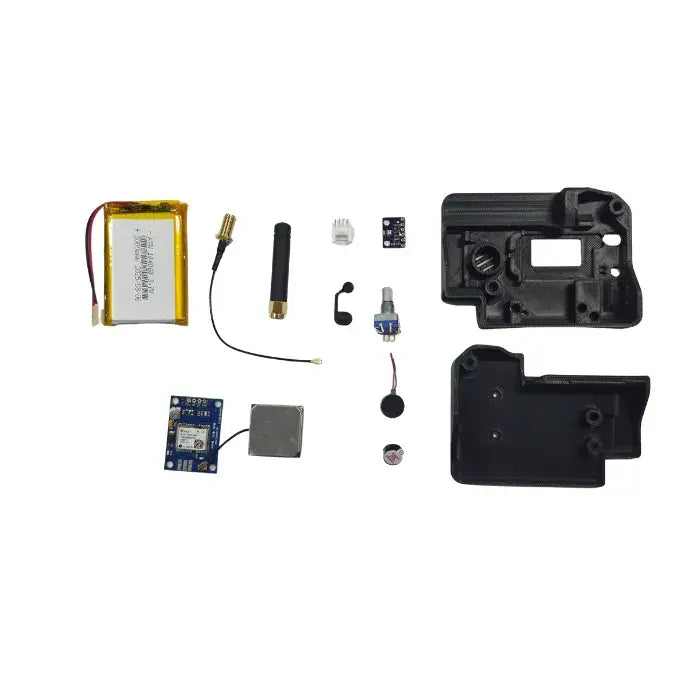

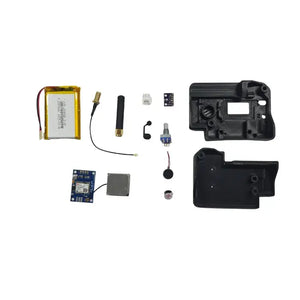

Kit DIY Wireless Mesh & GPS - Accessoires uniquement (Sans V3)
| Article | Quantité |
|---|---|
| Boîtier | x1 |
| GY-BME280 (3.3v) | x1 |
| Module GPS NEO-7Mle | x1 |
| Buzzer actif 3V | x1 |
| Mini moteur vibrant DC 3V | x1 |
| Antenne | x1 |
| Batterie Lithium Polymère Lipo 3,7V 974058 3000mAh | x1 |
| Encodeur rotatif EC11 | x1 |
| HY-4P | x1 |
