Module HELTEC WiFi HaLow 902-928MHz 32,5Mbps 1-2KM

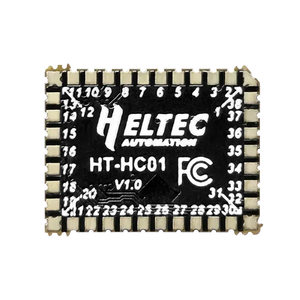

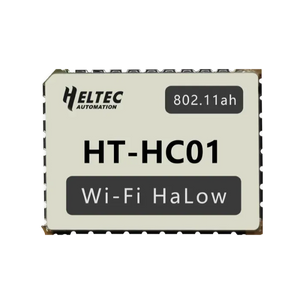

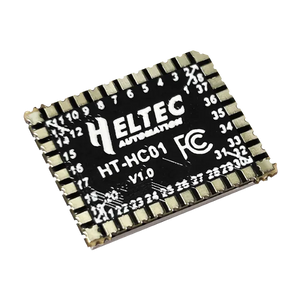

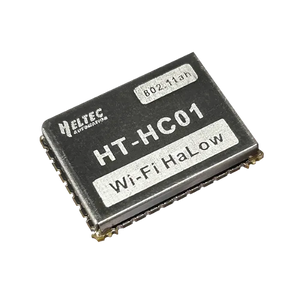

HT-HC01 est un module Wi-Fi HaLow compact et performant, conçu pour des applications IoT longue portée et basse consommation. Fonctionnant dans la bande sub-1 GHz 902–928 MHz et conforme à la norme IEEE 802.11ah, il offre des débits jusqu'à 32,5 Mbps @ 8 MHz et supporte des distances de transmission de 1–2 km. Doté d'un petit boîtier LLC avec 38 broches d'en-tête, il s'intègre facilement dans divers circuits imprimés. Le module comprend un PA ultra longue portée, un LNA haute linéarité, un commutateur T/R et un oscillateur à cristal 32 MHz, simplifiant la connectivité Wi-Fi HaLow pour les hôtes externes. Sa conception basse consommation prend en charge les modes veille prolongée et est idéale pour les appareils alimentés par batterie, prolongeant ainsi leur autonomie. Avec des interfaces telles que SDIO 2.0 et UART, ainsi qu'un convertisseur DC-DC intégré supportant 3,0 V à 3,6 V, le HT-HC01 est une solution polyvalente pour des applications dans les maisons intelligentes, l'automatisation industrielle, le suivi d'actifs et plus encore.
Caractéristiques principales
- Transmission longue portée, jusqu'à 1 km ou plus dans la distance visuelle.
- Options de largeur de bande de canal de 1/2/4/8 MHz.
- Prise en charge des bandes de fréquence Sub-1 GHz, plage de fréquences : 902~928 MHz.
- Puissance de sortie maximale : 21 dBm.
- Mode veille prolongée (réveil interne / externe).
- PHY OFDM 802.11ah prenant en charge la certification WFA HaLow.
- MAC 802.11ah prenant en charge la certification WFA HaLow.
- Débit de données élevé, débit maximal en flux unique de 32,5 Mbps @ 8 MHz ou 15 Mbps @ canal 4 MHz.
- Large éventail de fonctionnalités de sécurité.
- Prise en charge de diverses options d'interface, y compris SDIO 2.0, 2* UART.
- Conception de trou de tampon de 1,27 mm, facile à intégrer.
- Convertisseur DC-DC intégré prenant en charge une alimentation en tension de 3,0 V à 3,6 V.
Spécifications
| Paramètres | Description |
|---|---|
| Puce principale | MM6108IQ |
| Alimentation électrique | 3,0~3,6V |
| Standard HaLow | IEEE 802.11ah |
| Largeur du bracelet | 1/2/4/8MHz |
| Interface | 38 broches d'en-tête |
| Boîtier à broches | LLC |
| Température de fonctionnement | -40 ~ 85℃ |
| Humidité de fonctionnement | 10 %～90 %, sans condensation |
| Dimensions | 18,5*14*26mm |
| Débit | 32,5 Mbps @ 8 MHz |
| Afficher | écran TFT-LCD embarqué de 1,14 pouce |
Application
Le Wi-Fi HaLow peut s'intégrer parfaitement aux réseaux Wi-Fi traditionnels ou Ethernet et convient à la plupart des scénarios IoT, en particulier ceux nécessitant une transmission à longue portée et à haute vitesse.
- Maison et ville intelligentes
- Contrôle de l'automatisation industrielle
- Gestion et suivi des actifs
- Passerelle WiFi-HaLow et capteurs de proximité
- Mise à niveau des informations des anciens appareils
- Extension et pontage Wi-Fi/Ethernet/Wi-Fi_HaLow
- Accès Internet rural et construction de LAN
- Développement d'appareils WiFi HaLow
- Surveillance à distance de la caméra et couverture des angles morts du réseau
- Transformation numérique des équipements anciens
Description
Plan des broches
Points forts
matériel puissant
Dimensions
FAQ
- L'hôte doit prendre en charge SDIO v2.0 avec des vitesses d'horloge SDIO allant jusqu'à 50 MHz. Des vitesses d'horloge plus lentes affecteront le débit maximal réalisable.
- Au minimum, 2 GPIO sont nécessaires en sortie CMOS pour piloter les signaux RESET et WAKE. Si la gestion d'économie d'énergie est utilisée, un troisième GPIO est requis, configuré en entrée CMOS pour recevoir le signal BUSY du module.
- Les lignes de données et de commande SDIO doivent être tirées vers le haut avec des résistances de 10k à 100k conformément à la spécification SDIO 2.0.
Lors du choix d'un hôte CPU pour interfacer via SPI avec le module MM6108-MF08551, considérez les recommandations suivantes pour obtenir le meilleur débit :
- L'hôte doit prendre en charge les interruptions déclenchées par niveau.
- L'hôte doit prendre en charge le mode SPI en duplex intégral.
- L'hôte doit prendre en charge les transactions DMA sur le bus SPI.
Toutes les broches d'E/S numériques inutilisées doivent être tirées vers le haut ou vers le bas pour éviter qu'elles ne flottent. Le non-respect de cette consigne entraînera un courant de fuite plus élevé sur l'alimentation VDDIO.
Docs & Ressources
- [Docs] — Manuel d'utilisation
- [Attachment] — Schéma électrique
- [Attachment] — Fiche_technique
- [Resource] — Ressources associées
Liste de colisage
La liste de colisage par défaut sans sélection d'accessoires est la suivante :
| Article | Quantité |
|---|---|
| Module HC01 | x1 |
