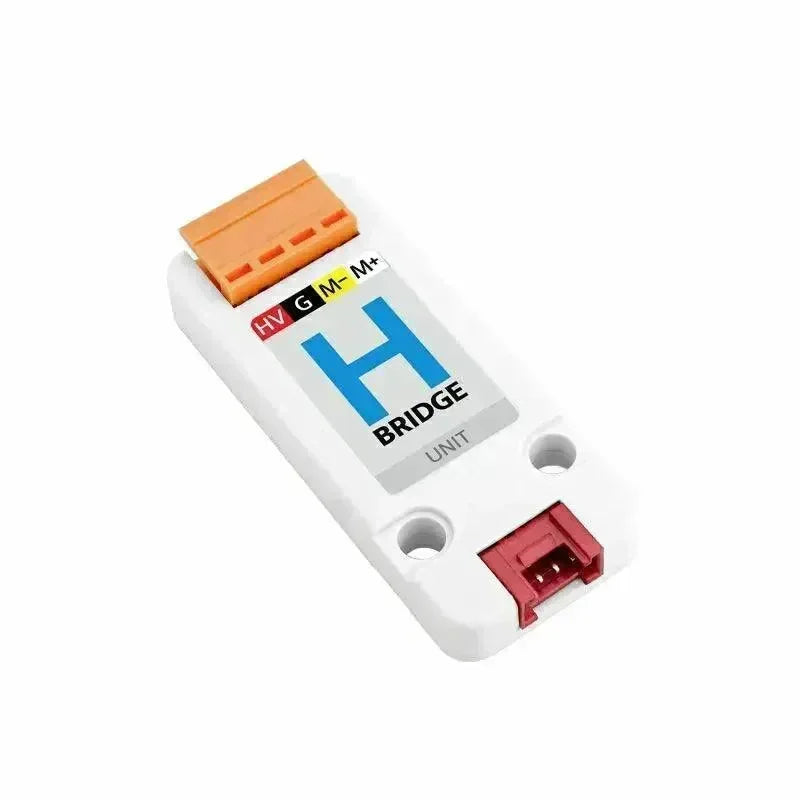

Unité H-bridge (STM32F030)
Hbridge Unit est un module d'entraînement de moteur à courant continu très efficace conçu pour fournir une fonctionnalité de contrôle de moteur fiable. Il intègre le schéma « STM32F030+RZ7899 », permettant un contrôle précis des moteurs à courant continu. Le module communique avec l'hôte M5 via I2C, permettant le contrôle PWM de la vitesse du moteur ainsi que les fonctions d'avance, de marche arrière et de freinage.
Équipée de fonctions de protection robustes, l'unité Hbridge assure le fonctionnement sûr du moteur. Il comprend des fonctions de protection contre les surintensités, les surtensions et les surchauffes, offrant une solution de variateur fiable et sécurisée.
Le module est conçu dans un souci de polyvalence et comprend des circuits de commutation 6-12 V et 5 V, répondant aux exigences de puissance d'entrée de différents moteurs. Cette flexibilité rend l'unité Hbridge adaptée à un large éventail d'applications, notamment la robotique, les entraînements moteurs, l'automatisation industrielle et les systèmes de maison intelligente.
Caractéristiques
- Protection contre les surintensités, les surtensions et les surchauffes
- Commutation de puissance
- Adresse I2C : Par défaut 0x20
- Plateforme de programmation : Arduino, UIFlow
Comprend
- 1 × Unité Hbridge
- 1 × VH3.96-4P
- 1x câble HY2.0-4P (20 cm)
- 1x clé hexagonale M2
Applications
- robot
- Entraînement par moteur
- L'automatisation industrielle
- Maison intelligente
spécification
| Ressources | Paramètres |
|---|---|
| MCU | STM32F030F4P6 |
| Puce de pilote de moteur bidirectionnel CC | RZ7899 |
| Accès externe Tension continue | MAX 12V |
| Adresse de courrier I2C | Par défaut 0x20 (peut être modifié en basculant le commutateur d'encodage) |
| Courant maximal autorisé | 3A |
| Utiliser la température | 0-40°C |
| Taille du produit | 48 mm × 24 mm × 8 mm |
| Taille du paquet | 136 mm × 92 mm × 13 mm |
| Poids du produit | 8.9g |
| Poids du paquet | 13.6g |
