Le Gravity Analog TDS Sensor/Meter est un capteur de qualité d'eau compatible Arduino conçu pour mesurer les TDS (Total Dissolved Solids) dans l'eau. Le TDS reflète la propreté et la pureté de l'eau en mesurant combien de solides solubles sont présents. Cela rend le capteur idéal pour l'eau domestique, l'hydroponie, et les tests généraux de liquides.
Avec une sortie analogique claire et un design de sonde étanche, ce kit de capteur vous permet de construire facilement des compteurs TDS DIY ou des systèmes automatisés de surveillance de l'eau. Il est plug-and-play pour les débutants Arduino et les makers.
Comment ça marche
TDS mesure la quantité totale de substances dissoutes dans l'eau (en ppm). Plus le TDS est élevé, plus il contient d'impuretés. L'eau potable idéale a généralement un TDS < 300 ppm, tandis que des valeurs supérieures à 500 ppm sont considérées comme contaminées.
Le module capteur TDS convertit cela en une sortie analogique 0~2.3V, qui peut être lue par n'importe quel broche d'entrée analogique Arduino. La source d'excitation est en courant alternatif pour éviter la polarisation, améliorant la durabilité de la sonde et la stabilité de la mesure.
Caractéristiques principales
-
Large plage de tension : Fonctionne de 3,3 V à 5,5 V
-
Sortie analogique : 0 – 2,3 V, compatible avec systèmes 3,3 V / 5 V
-
Sonde étanche : immersion prolongée pour une utilisation continue
-
Source d'excitation AC : Empêche la polarisation de la sonde
-
Intégration Arduino Facile : Pas de soudure nécessaire, branchez et utilisez
-
Alternative abordable aux testeurs TDS professionnels coûteux
Applications
-
Test de l'eau domestique
-
Surveillance des nutriments hydroponiques
-
Contrôle de la qualité de l'eau de l'aquarium
-
Systèmes d'irrigation agricole
-
Éducation en sciences de l'environnement
-
Purificateurs d'eau intelligents (recommandé de les associer avec Gravity : Waterproof DS18B20)
Spécifications techniques

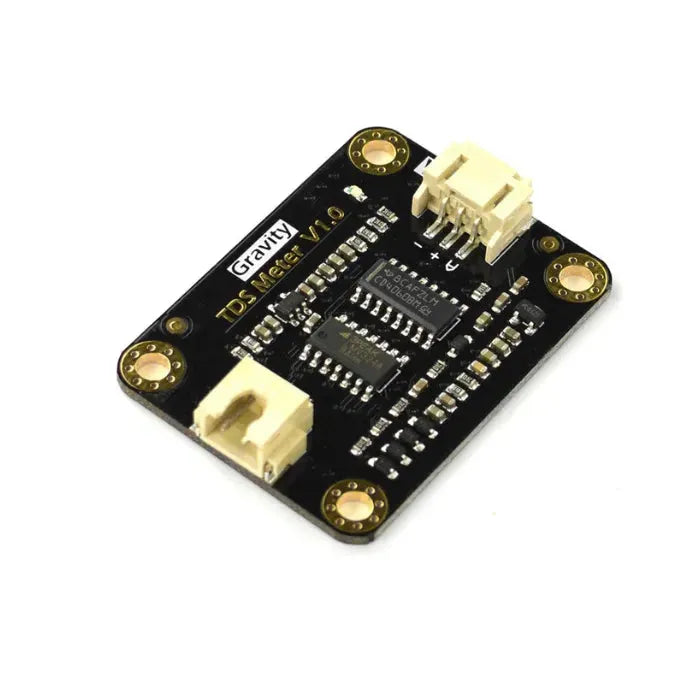

Carte émettrice de signal
| Paramètre | Valeur |
|---|---|
| Tension d'entrée | 3,3 V ~ 5,5 V |
| Tension de sortie | 0 ~ 2,3 V |
| Courant de travail | 3 à 6 mA |
| Plage de mesure TDS | 0 ~ 1000 ppm |
| Précision | ±10 % P.E. (à 25 °C) |

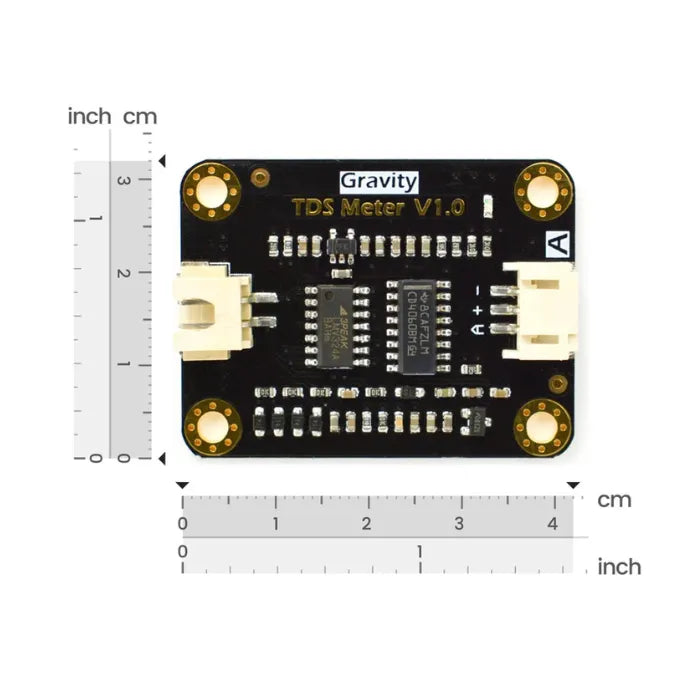

| Taille | 42 × 32 mm |
| Interface du module | PH2.0-3P |
| Interface de sonde |
XH2.54-2P |
Sonde TDS
| Paramètre | Valeur |
|---|---|
| Nombre d'aiguilles | 2 |
| Longueur | 83 cm |
| Type de connecteur | XH2.54-2P |
| Couleur | Noir |
| Indice d'étanchéité |
Oui (tête de sonde et câble uniquement) |
Note : La carte de signalisation n'est pas étanche. Évitez tout contact avec l'eau au-delà de la sonde.
Projets réels utilisant ce capteur
1. Système de surveillance hydroponique Arduino
Mesurez la teneur en nutriments de l'eau en parallèle avec les capteurs de pH/CE.
2. Affichage de la qualité de l'eau avec écran LCD
Lire les valeurs TDS en temps réel sur un écran LCD.
3. Surveillance de l'eau IoT (ESP32 + Bluetooth)
Envoyez les données TDS de l'eau aux smartphones via ESP32 et surveillez à distance.
4. Expérience de comparaison des filtres
Comparez la qualité de l'eau avant et après la filtration pour un test DIY.
5. Surveillance de la qualité de l'eau avec capteur TDS Gravity et affichage LCD
Introduction : Ce projet démontre comment interfacer le Gravity Analog TDS Sensor avec un Arduino pour mesurer les niveaux de TDS dans l'eau et afficher les résultats en temps réel à l'aide d'un écran LCD 16×2. C'est une solution simple et efficace pour visualiser les données de qualité de l'eau en PPM (parties par million).

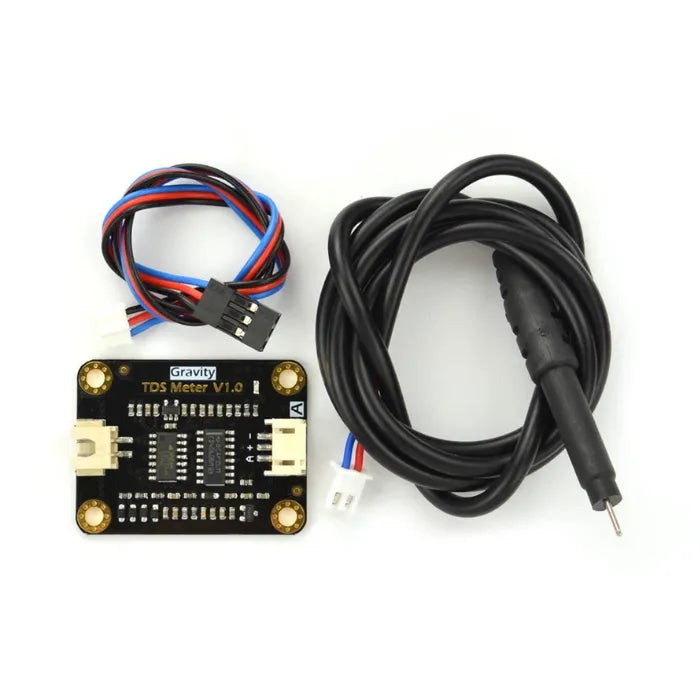

Liste d'expédition
-
1 × Compteur TDS analogique pour Arduino
-
1 × Sonde TDS étanche
-
1 × Câble capteur analogique 3 broches
