CONTENU DU COFFRET
Poids: 0,35 kg
- 1 papier électronique de 5,83 pouces
- Pilote de papier électronique HAT x1
- Pack de vis RPi (2 pièces) x1
- Câble GH1.25 9PIN ~20cm x1

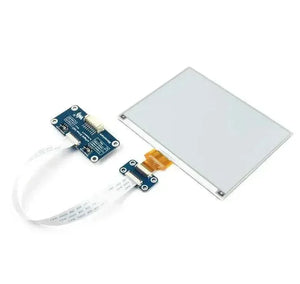

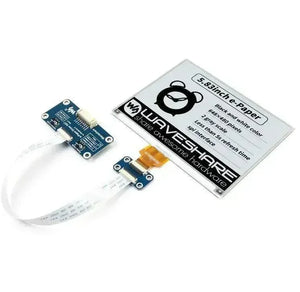

Chapeau d'affichage e-ink 5.83 pouces pour Raspberry Pi, 648 × 480 Pixels, bicolore noir/blanc, Interface SPI
CHAPEAU EN PAPIER ÉLECTRIQUE 5,83"
Faible consommation d'énergie, grand angle de vision, affichage semblable à du papier sans électricité
Idéal pour les étiquettes de prix, les étiquettes de rayonnage, les instruments industriels...
-
Taille
5.83"
-
Résolution
648×480
-
Angle de vue
170°
-
Couleur d'affichage
Noir / Blanc
-
Échelle de gris
2
-
-
Communication
SPI
-
Panneau d'affichage
E-paper
-
Expérience
Comme du papier
-
Environnement
Lumière ambiante requise
-
Type d'affichage
Réfléchissant passivement
Aperçu des fonctionnalités
- Pas de rétroéclairage, continue d'afficher le contenu le plus récent pendant une longue période, même lorsqu'il est éteint
- Consommation d'énergie ultra-faible, l'énergie n'est essentiellement requise que pour le rafraîchissement
- En-tête d'extension GPIO Standard Raspberry Pi 40 broches, prend en charge les cartes de la série Raspberry Pi, Jetson Nano
- Interface SPI, pour se connecter à des cartes contrôleur comme Raspberry Pi/Jetson Nano/Arduino/STM32, etc.
- Traducteur de tension intégré, compatible avec les microcontrôleurs 3,3 V/5 V
- Livré avec des ressources de développement et un manuel (exemples pour Raspberry Pi/Jetson Nano/Arduino/STM32)
Caractéristiques
|
TENSION DE FONCTIONNEMENT |
3,3 V/5 V |
COULEUR D'AFFICHAGE |
noir, blanc |
|
INTERFACE |
SPI à 3 fils, SPI à 4 fils |
ÉCHELLE DE GRIS |
2 |
|
DIMENSIONS DU CONCEPT |
125.40 × 99.50mm |
TEMPS DE RAFRAÎCHISSEMENT COMPLET |
5s |
|
TAILLE D'AFFICHAGE |
119.232 × 88.320mm |
PUISSANCE RAFRAÎCHISSANTE |
26,4 mW (typique) |
|
PAS DE POINT |
0.184 × 0.184mm |
COURANT DE SECOURS |
<0,01 uA (presque rien) |
|
RÉSOLUTION |
648 × 480 pixels |
ANGLE DE VUE |
>170° |
Avantages d'EINK
L'affichage sur papier électronique utilise la technologie électrophorétique des microcapsules pour l'affichage. Le principe est le suivant : les particules chargées en suspension dans un fluide clair se déplacent vers les côtés de la microcapsule lorsqu'un champ électrique est appliqué, rendant la microcapsule visible en réfléchissant la lumière ambiante, tout comme la tradition. papier imprimé.
L'écran E-paper affichera clairement les images/textes sous la lumière d'une lampe ou à la lumière naturelle, ne nécessite aucun rétro-éclairage et offre un angle de vision allant jusqu'à 180°. Il est généralement utilisé comme liseuse électronique en raison de son effet semblable à celui du papier.

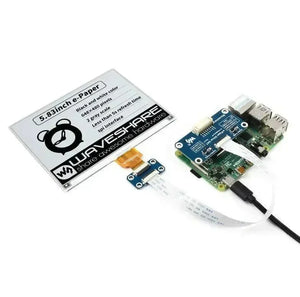

En-tête GPIO 40 broches Raspberry Pi standard

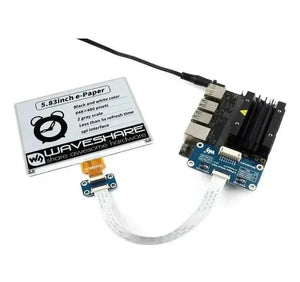

Compatible avec les cartes de la série Raspberry Pi, Jetson Nano
Raspberry Pi et Jetson Nano sur la photo ne sont PAS inclus.
Interface de contrôle SPI embarquée
À utiliser avec d'autres cartes contrôleurs comme Raspberry Pi/Jetson Nano/STM32/Arduino
|
CCV |
3,3 V/5 V |
|
GND |
Sol |
|
DEPUIS |
Broche SPI MOSI |
|
CLK |
Broche SPI SCK |
|
CS |
Sélection de puce SPI, faible activité |
|
CC |
Sélection de données/commandes (haut pour les données, bas pour la commande) |
|
TVD |
Réinitialisation externe, faible activité |
|
OCCUPÉ |
Sortie d'état occupé |
|
Réacteur à eau sous pression |
Contrôle marche/arrêt |
Exemples d'application
Convient aux étiquettes de prix, aux étiquettes d'actifs/équipements, aux étiquettes d'étagères, aux étiquettes de noms de conférence...
Présentation du produit
Dimensions du contour
