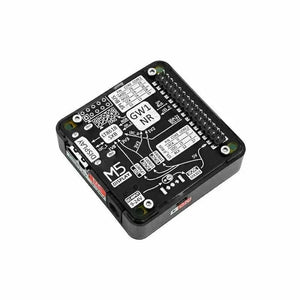

Module d'affichage 13.2

Remarque : Tous les produits incluent les taxes.

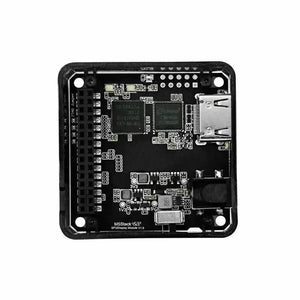

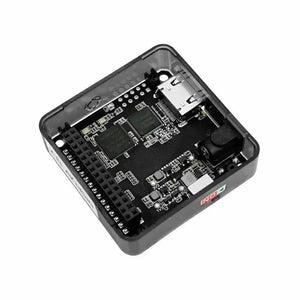

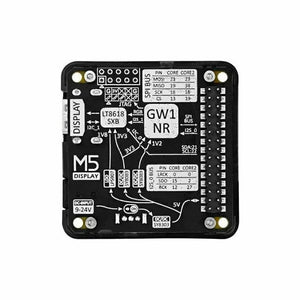

Le module d'affichage 13.2 est un module d'extension pour l'audio et la vidéo HD, utilisant la puce FPGA de la série GAOYUN GW1NR pour produire le signal d'affichage, et utilisant la puce LT8618S comme conditionnement de sortie de signal, qui peut atteindre une profondeur de couleur de 24 bits, un signal d'affichage et jusqu'à 8 canaux. sortie de signal audio, résolution jusqu'à 1080P, dont FPGA réalise en interne la fonction de génération audio I2S. Le module contient une prise d'entrée d'alimentation cc et un circuit DC-DC correspondant, qui peuvent réaliser l'alimentation électrique de l'ensemble de la machine. Ce produit convient à diverses sorties AV HD programmables et à d'autres occasions.

Caractéristiques

• Prend en charge l'entrée RVB 24 bits
• Résolution jusqu'à 1080P
• Prend en charge jusqu'à 8 canaux d'entrée audio
• Comprend des circuits DCDC de 9-24 V à 5 V, 3,3 V et 1,2 V et des circuits LDO de 5 V à 1,8 V.

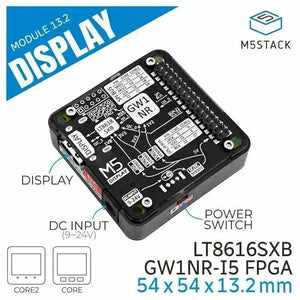

• Interface audio et vidéo HD, interface de téléchargement JTAG
• Interface d'alimentation 9-24 V CC
• Interrupteur d'alimentation

Comprend

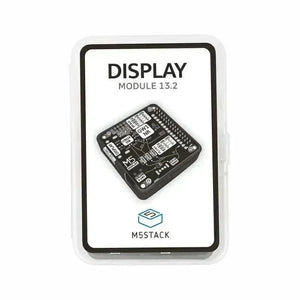

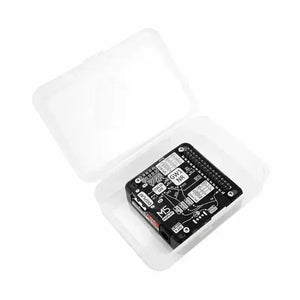

• 1x Module d'affichage 13.2

Applications

• Sortie de signaux audio et vidéo HD
• Interaction homme-machine

spécification
