Capteur de détection de présence humaine DFRobot mmWave C4001 24GHz 25 mètres
Garantie de paiement sécurisé
Capteur de détection de présence humaine DFRobot mmWave C4001 24GHz 25 mètres
Shipping & Delivery Information
🚚 In-Stock Items: Orders for in-stock products are shipped within 24 hours after the order is placed.
📦 Pre-order Items: If a product is marked as "Pre-order", it means it is currently out of stock. We'll dispatch your order once we have restocked, usually within 10 working days. For special pre-sale items, the expected arrival date will be noted in the product description.
✈️ Express Shipping: Need your order urgently? Please contact us via email or live chat, and we’ll help arrange express delivery for you.
Le DFRobot C4001 Capteur de Présence à Onde Millimétrique est un module radar 24GHz haute performance qui permet la détection sans contact à la fois du mouvement et de l'immobilité sur une large portée. Avec une portée de détection de présence allant jusqu'à 16 mètres et une portée de détection de mouvement/distance allant jusqu'à 25 mètres, il est idéal pour la surveillance environnementale, l'automatisation intelligente et les applications de suivi en temps réel.
Détection humaine
Comparé à d'autres types de capteurs de présence tels que les capteurs infrarouges et les capteurs ultrasoniques, le capteur de présence à ondes millimétriques C4001(25m) a l'avantage de pouvoir détecter à la fois les objets statiques et en mouvement. Il possède également une capacité anti-interférence relativement forte, le rendant moins sensible à des facteurs tels que les variations de température, les changements de lumière ambiante et le bruit environnemental. Qu'une personne soit assise, endormie ou en mouvement, le capteur peut détecter rapidement et avec sensibilité sa présence.
Détection de distance et de vitesse
Le capteur de présence à ondes millimétriques C4001 dispose d'une portée de mesure de 25 mètres et utilise la Fréquence Modulation d'Onde Continue (FMCW) pour déterminer la distance et la vitesse. Sa capacité de mesure de vitesse varie de 0,1 à 10 mètres par seconde.
Le FMCW est une technique radar qui fonctionne sur la base d'une onde continue. Contrairement au radar à impulsions conventionnel, le radar FMCW émet continuellement des signaux d'onde avec des fréquences variables tout en recevant simultanément les signaux réfléchis. En traitant ces signaux reçus, il peut mesurer la distance, la vitesse et l'angle.
Le radar FMCW offre des mesures de distance continues contrairement aux systèmes à impulsions traditionnels. Il exploite l'effet Doppler pour recueillir des informations de vitesse sur les cibles en mouvement, ce qui le rend idéal pour les applications nécessitant la surveillance du mouvement des objets. La technologie facilite le balayage fréquentiel continu, améliorant la précision des mesures. Comme il ne nécessite pas d'attendre un signal d'écho, le radar FMCW est bien adapté aux applications de suivi et de surveillance en temps réel. Comparé aux radars à impulsions traditionnels ou aux capteurs infrarouges, le radar FMCW offre un suivi continu en temps réel et est plus immunisé contre le bruit environnemental.
Qu'est-ce qu'un capteur radar à ondes millimétriques ?
La technologie radar à ondes millimétriques est une technologie de détection sans contact utilisée pour détecter des objets et fournir des informations sur leur distance, leur vitesse et leur angle (dans le cas des humains, par exemple). Les signaux émis par les capteurs à ondes millimétriques se situent dans le spectre des hautes fréquences avec des longueurs d'onde comprises entre 24 GHz et 300 GHz, également appelées gamme millimétrique (mm).
Méthode d'installation
Le capteur corporel humain à ondes millimétriques est sensible à la méthode d'installation, et une installation incorrecte peut affecter les performances et la fonctionnalité du capteur. Les méthodes d'installation couramment utilisées pour ce module incluent l'installation en haut, en bas, horizontale et inclinée vers le bas.
Schéma d'installation supérieure du capteur corporel millimétrique
Installation inférieure du capteur corporel millimétrique
Installation horizontale du capteur corporel millimétrique
Schéma de câblage du capteur corporel millimétrique et Arduino Uno
Caractéristiques principales
-
Détection de présence humaine : détecte les humains statiques et en mouvement jusqu'à 16 mètres
-
Mesure de mouvement et de distance : détecte des objets jusqu'à 25 mètres
-
Détection de vitesse : détecte des vitesses de mouvement de 0,1 à 10 m/s
-
Technologie radar FMCW 24GHz pour une détection en temps réel à haute résolution
-
Forte anti-interférence : insensible à la température, à la lumière, à la poussière, au bruit ou à l'humidité
-
Prend en charge la sortie de niveau E/S et la communication UART
-
Facteur de forme compact : facile à intégrer dans les systèmes intelligents
-
Méthodes d'installation multiples : dessus, dessous, horizontal ou incliné
Applications
-
Détection intelligente de présence humaine
-
Systèmes de suivi de distance et de mouvement
-
Solutions de surveillance environnementale
-
Automatisation industrielle
-
Systèmes de sécurité et de surveillance
-
Éclairage intelligent et contrôle CVC
Caractéristiques
| Catégorie | Spécification |
|---|---|
| Tension de fonctionnement | 3,3V / 5V |
| Plage de détection (présence humaine) | Jusqu'à 16 mètres |
| Plage de détection (mouvement/distance) | 1,2 – 25 mètres |
| Plage de détection de la vitesse | 0,1 – 10 m/s |
| Mode de modulation | FMCW |
| Angle du faisceau | 100° (horizontal) × 40° (vertical) |
| Fréquence de fonctionnement | 24GHz |
| Interface de communication | UART (Débit en bauds : 9600), contrôle I/O |
| Température de fonctionnement | -40°C à +85°C |

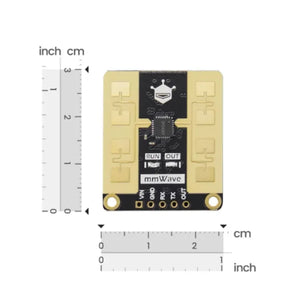

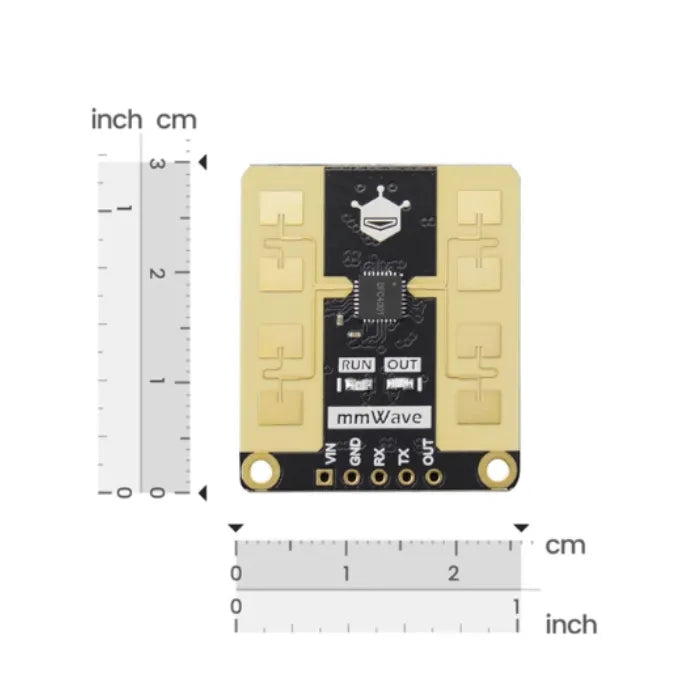

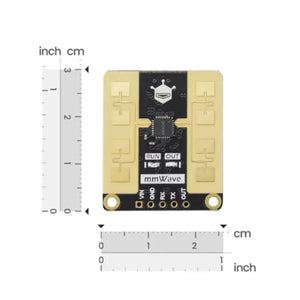

| Dimensions | 26 × 30 mm |
Contenu du Paquet
-

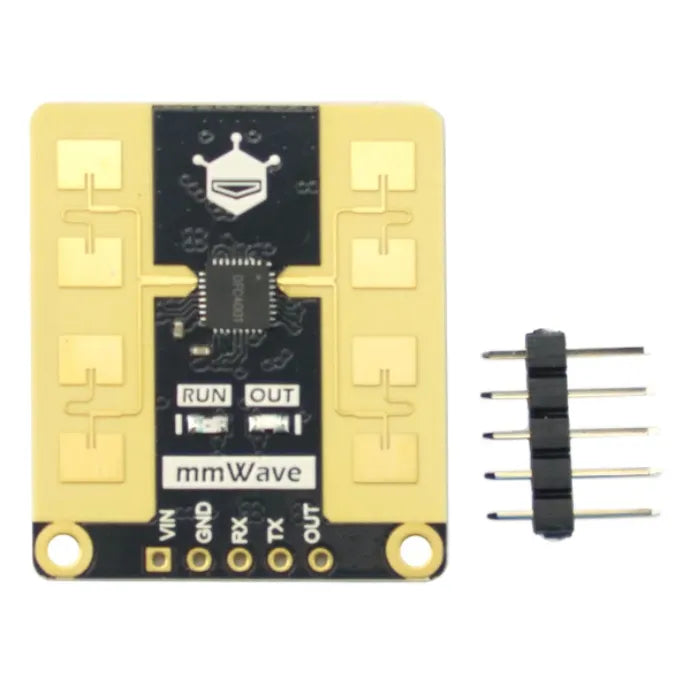

1 × Capteur de présence à ondes millimétriques C4001 24GHz (25m)
-
Connecteur 5 broches
Documents
