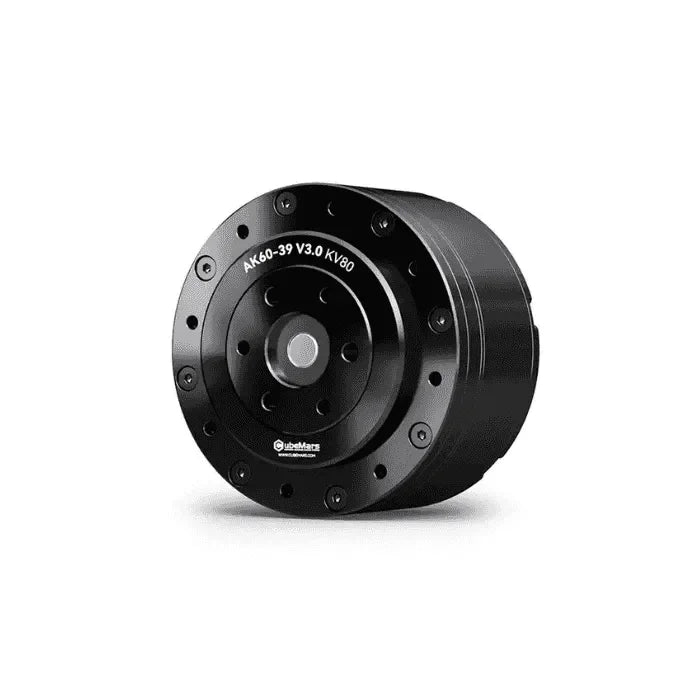

CubeMars AK60‑39 V3.0 KV80 Actionneur BLDC Compact à Couple Élevé

CubeMars AK60‑39 V3.0 KV80 Actionneur BLDC Compact à Couple Élevé

679,00 €

Manuel d'utilisation du module pilote CubeMars AKSeries

⚙️ CubeMars AK60-39 V3.0 KV80 – Moteur Servo BLDC Intégré à Couple Élevé pour Robotique & Automatisation

Le CubeMars AK60-39 V3.0 KV80 est un puissant et compact actionneur BLDC intégré conçu pour les articulations robotiques, l'automatisation industrielle et le contrôle de mouvement de précision. Doté d'un réducteur planétaire 39:1, il délivre jusqu'à 24 N·m de couple nominal et 72 N·m de couple de pointe, ce qui le rend idéal pour les applications à forte charge et à espace restreint 💪.

🛡️ Équipé de double encodeurs pour une rétention absolue de position (pas de retour à l'origine requis) et une forte capacité anti-interférence, il assure un retour précis et stable dans des environnements dynamiques.

🔌 Le driver portable intégré prend en charge à la fois le mode servo et le mode mouvement, avec un contrôle PID adaptatif à trois boucles pour un fonctionnement fluide et plug-and-play du moteur BLDC. Que vous construisiez des robots collaboratifs, des exosquelettes ou des actionneurs de qualité médicale, l'AK60-39 V3.0 offre une précision, une efficacité et une fiabilité inégalées 🤖🦾.


🔧 Caractéristiques du CubeMars AK60‑39 V3.0 KV80

  • 🧩 Intégration tout-en-un – Moteur, réducteur planétaire et driver combinés pour une empreinte compacte et une intégration système sans effort

  • ⚙️🔁 Boîte de vitesses à deux étages 39:1 – Offre une haute densité de couple dans un design compact, idéal pour les articulations robotiques et l'automatisation

  • ⚖️⚡️ Performance de couple – Couple nominal de 24 N·m, avec un couple de pointe atteignant 72 N·m pour une fiabilité continue et une puissance en rafale

  • 🧭🧲 Encodeurs magnétiques doubles – Encodeurs internes + externes fournissant un retour redondant pour un positionnement précis et une forte anti-interférence

  • 🔌 Ports de communication doubles – XT30 (alimentation + CAN) et CJT‑3Pin (contrôle hôte + réglage) pour une connectivité flexible

  • 🔄🎯 Contrôle PID adaptatif – Architecture à trois boucles (position / vitesse / accélération) garantissant un mouvement fluide et réactif

  • ⚙️💻 Configuration rapide – Identification des paramètres en un clic et commutation fluide entre les modes Servo et MIT pour une mise en service rapide

  • 🌡️ Large plage de température – Fonctionne de manière fiable de –20°C à +60°C, prêt pour les environnements exigeants



⚙️ CubeMars AK60‑39 V3.0 KV80 – Spécifications techniques

  • Modèle : AK60‑39 V3.0 KV80

  • Réduction d'engrenage : Boîte planétaire à deux étages 39:1 pour une haute densité de couple dans des conceptions compactes 🔁

  • Couple de sortie:

    • Nominal : 24 N·m ⚖️

    • Pic : 72 N·m ⚡️

  • Système de rétroaction : Encodeurs magnétiques doubles (interne + externe) pour un suivi précis de la position et une meilleure résistance aux interférences 🧲🧭

  • Interfaces de communication:

    • Bus CAN via connecteur XT30 🔌

    • PC hôte via CJT‑3Pin pour le réglage des paramètres et le diagnostic 💻

  • Modes de contrôle:

    • Mode servo pour une action précise

    • Mode de contrôle de mouvement MIT pour une réactivité dynamique 🤖

  • Algorithme de contrôle : PID adaptatif avec architecture triple boucle (position / vitesse / accélération) 🎯

  • Alimentation : 24 V CC

  • Plage de température de fonctionnement : –20°C à +60°C 🌡️



Points forts

  • 💪 Haute densité de couple – Optimisé pour les robots collaboratifs et les manipulateurs industriels, offrant une puissance élevée dans un format compact

  • 🧭 Architecture d'encodeur redondante – Les doubles canaux de retour améliorent le positionnement critique pour la sécurité et minimisent les temps d'arrêt

  • 🔌 Module driver intégré – Simplifie le câblage et réduit la complexité du système avec moins de composants externes

  • 🔗 Communication flexible – Prend en charge à la fois le bus CAN et les interfaces PC hôte, assurant une intégration fluide avec les contrôleurs industriels grand public

  • ⚙️💻 Mise en service rapide – L'identification des paramètres en un clic permet une configuration rapide pour les lignes de production, les bancs R&D et les environnements de prototypage



    Spécifications

    Catégorie Paramètre Valeur
    Général Modèle AK60-39 V3.0
    Général Type de produit Module de puissance intégré (moteur BLDC + réducteur planétaire + driver)
    Environnement Température de fonctionnement -20°C ~ 50°C
    Isolation électrique Connexion de bobinage Étoile (Y)
    Isolation électrique Classe d'isolation C
    Isolation électrique Tension d'isolement diélectrique CA 500V, 5 mA, 2 s
    Isolation électrique Résistance d'isolation CC 500V, 10 MΩ
    Construction du moteur Emplacements 24
    Construction du moteur Paires de pôles 14
    Boîte de vitesses Rapport de réduction 39:1 (planétaire à deux étages)
    Mécanique Couple de rétroaction 1,4 N·m
    Mécanique Jeu 15 arcmin
    Capteurs Capteur de température NTC MF51B / 103F3950
    Bruit Note de mesure Mesuré à 65 cm

    Applications

    Le module de puissance AK60-39 est parfait pour une variété d'applications avancées, notamment :

    • Articulations de robots collaboratifs 🤝🦾
    • Dispositifs médicaux de précision 🩺⚙️
    • Automatisation industrielle 🏭🔧
    • Véhicules autonomes 🚗🤖
    • Recherche et développement en robotique 🔬🧠\



    Télécharger

    AK60-39 V3.0 KV80-3D.zip
