Kit de carte proto DIY ATOM HUB

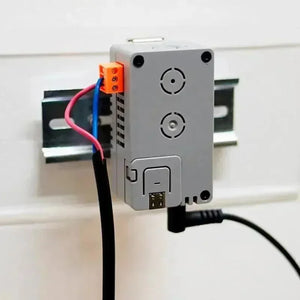

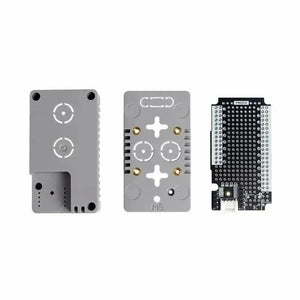

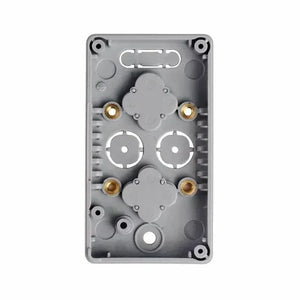

ATOM HUB PROTO est un kit de carte d'extension DIY conçu spécifiquement pour la série ATOM. Il permet aux utilisateurs de créer des circuits matériels ou de connecter des périphériques externes en fonction de leurs besoins et exigences spécifiques. Dans le but de fournir des options de connectivité polyvalentes, ATOM HUB PROTO propose une gamme d'interfaces, notamment l'interface VH3.96, l'interface d'alimentation DC5V et l'interface GROVE. De plus, la carte comporte diverses ouvertures prédécoupées sur le boîtier pour un câblage pratique. L'arrière de la carte est conçu avec plusieurs trous de montage, prenant en charge les trous de suspension traditionnels, les trous de fixation par vis et la compatibilité avec les fixations sur rail coulissant.

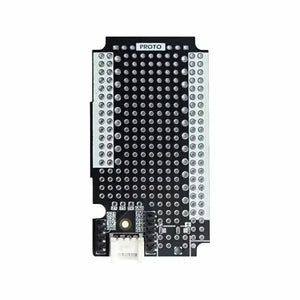

La carte comprend un circuit imprimé Proto intégré avec une disposition de l'espace du circuit principal de 45 x 35 x 20 mm. Avec ATOM HUB PROTO, vous avez la liberté de libérer votre créativité et de créer vos propres périphériques matériels. Par exemple, vous pouvez intégrer une batterie avec un circuit de charge et de décharge, ou intégrer une pompe à air miniature avec un capteur de pression atmosphérique pour créer un tensiomètre. Vous pouvez même intégrer un module GPS à un module NB-IoT pour développer un système de suivi de localisation. Les possibilités sont infinies et la fonctionnalité dépend entièrement de votre imagination et de vos exigences.
caractéristiques du produit

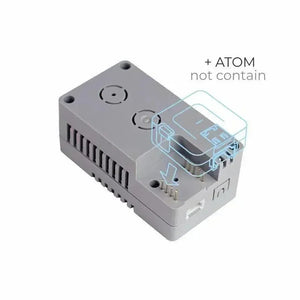

- Compatible avec ATOM Matrix/ATOM Lite
- Design compact
- Applications industrielles
- Sortie à interfaces multiples
- Plusieurs trous de montage
- Bricolage créatif

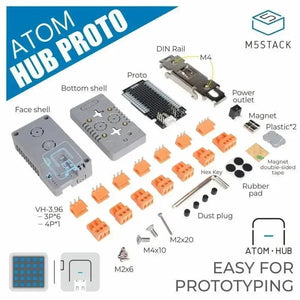

Comprend
- 1x carte Proto (inclure le port GROVE)
- 1x prise 3,96*4P et base de prise
- 6x 3.96*3P Fiche et base de fiche
- 1x Coque frontale ATOM HUB PROTO
- 1x prise de courant DC 5V
- 4x bouchons anti-poussière

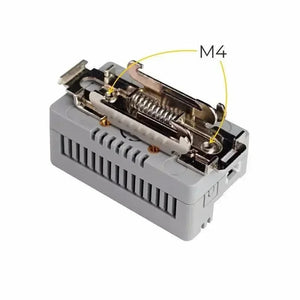

- 1x rail DIN
- 2x Plastique
- 4x Ruban adhésif double face magnétique
- 4x tampons en caoutchouc
- 4x Aimant
- 4 vis autotaraudeuses hexagonales M2 x 6 mm.
- 1x M2 * 20mm vis à métaux à tête creuse à six pans creux
- 2 vis à tête fraisée hexagonale M4 x 10 mm.
- 1x clé hexagonale M2
- 1x clé hexagonale M4
Applications
- Carte d'extension Atom
- Noeud de contrôleur industriel
- Connexion périphérique
- matériel de bricolage
spécification
| Port externe | 1x VH-3.96 4P 6x VH-3.96 3P 1x entrée DC5V 1x GROVE |
| Poids net | 93g |
| Poids brut | 105g |
| Taille du produit | 72*40*30mm |
| Taille du paquet | 104 x 77 x 35 mm |
| Boîtier | Plastique (PC) |
