Connecteur d'antenne RF AntennaHome IPX 10 pièces

Connecteur d'antenne RF AntennaHome IPX 10 pièces

3,75 €

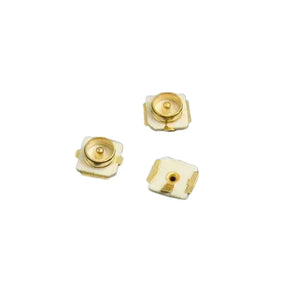

Le connecteur RF IPX Montage G1 CMS est un connecteur IPX à montage en surface ultra-compact conçu pour les applications sans fil à haute fréquence. Cette interface miniature U.FL/IPX offre des performances radiofréquences exceptionnelles dans un format peu encombrant, ce qui le rend idéal pour les circuits imprimés densément peuplés dans les systèmes de communication sans fil modernes fonctionnant jusqu’à 6 GHz.

Caractéristiques

  • Conception ultra-compacte : Empreinte extrêmement réduite (Q2,6 x 1,25 mm) parfaite pour les conceptions à espace limité et les dispositifs électroniques miniatures
  • Performances RF supérieures : Intégrité du signal exceptionnelle avec une perte d’insertion minimale (0,15 dB) et un faible ROS (<1,3)
  • Technologie de montage en surface : Montage CMS/SMT compatible avec les processus d’assemblage automatisés pour la production en grande série
  • Matériaux de qualité : Construction en cuivre de haute qualité avec placage or assurant une excellente conductivité et résistance à la corrosion
  • Large plage de fréquences : Prend en charge les applications de courant continu à 6 GHz, couvrant la plupart des bandes de communication sans fil
  • Connexion fiable : Conception de précision garantissant un accouplement sûr avec les câbles IPX/U.FL compatibles
  • Résistance à la température : Maintient des performances stables sur une plage industrielle de températures (-40 °C à +85 °C)
  • Construction légère : Poids ultra-léger de 0,02 g idéal pour les applications sensibles au poids comme les drones et les appareils portables

Spécifications

  • Modèle du produit : Connecteur RF IPX Montage G1 CMS
  • Numéro de pièce : AH06.204
  • Type de connecteur : Réceptacle femelle IPX/U.FL G1 CMS
  • Méthode de montage : Montage en surface (CMS/SMT)
  • Plage de fréquences : DC à 6000 MHz (6 GHz)
  • Impédance : 50 Ω
  • ROS : <1,3
  • Perte d’insertion : 0,15 dB
  • Matériau : Cuivre avec placage or

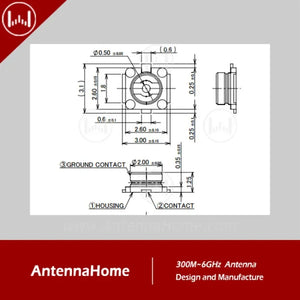

  • Dimensions : Q2,6 x 1,25 mm
  • Poids : 0,02 g/pièce
  • Température de fonctionnement : -40 °C à +85 °C

Applications

Le connecteur RF IPX Montage G1 CMS est parfait pour :

  • Modules sans fil : Modules de communication WiFi, Bluetooth, Zigbee et cellulaires (3G/4G/5G)
  • Appareils de l’Internet des objets : Produits domotiques, objets portables et capteurs industriels
  • Électronique mobile : Smartphones, tablettes, ordinateurs portables et appareils de navigation portables
  • Équipements réseau : Routeurs, points d’accès et infrastructures de petites cellules
  • Récepteurs GPS/GNSS : Systèmes de localisation et de navigation
  • Technologie pour drones et véhicules aériens sans pilote : Systèmes de communication et de contrôle pour véhicules aériens sans pilote
  • Appareils médicaux : Équipements de santé sans fil et systèmes de surveillance
  • Essais et mesures : Équipements et instruments compacts de test RF
  • Automatisation industrielle : Systèmes de commande sans fil et communication machine à machine

Liste d’expédition

Chaque commande comprend :

  • Connecteurs RF IPX Montage G1 CMS en quantité commandée
  • Guide de conception d’empreinte pour circuit imprimé avec dimensions recommandées du motif de soudure
  • Fiche technique détaillant les paramètres électriques et mécaniques
  • Consignes d’assemblage SMT avec profil de température recommandé
  • Certificat d’assurance qualité attestant des performances électriques
  • Emballage antistatique pour un stockage et une manipulation sûrs

Le connecteur RF IPX Montage G1 CMS représente l’équilibre parfait entre miniaturisation et performances haute fréquence pour les conceptions sans fil compactes d’aujourd’hui. Son empreinte ultra-réduite et sa compatibilité CMS en font le connecteur de choix pour les ingénieurs développant des applications RF à espace limité où l’intégrité du signal ne peut être compromise. Avec d’excellentes caractéristiques électriques et une conception mécanique fiable, ce connecteur IPX miniature assure des performances constantes dans les systèmes de communication sans fil exigeants, tant dans les domaines industriel, grand public que commercial.
