Rd-Kit est une carte de test radar développée par Assurant. Son processeur central, PHY6252(SSOR24), est un système sur puce (SoC) Bluetooth à faible consommation d'énergie hautement intégré, qui a été développé pour s'adapter à six radars, à savoir, Rd-02B, Rd-02C, Rd-03, Rd-03D, Rd-03E et Rd-04, et est spécialement conçu pour des scénarios de débogage radar.
Le puce PHY6252(SSOP24) a des performances basse consommation et RF de premier plan dans l'industrie, prend en charge Bluetooth BLE5.2, avec 64 Ko de SRAM, 256 Ko de flash, 96 Ko de ROM et 2566 bitfuse intégrés. La puce prend en charge plusieurs états de fonctionnement basse consommation, ce qui peut répondre aux exigences de consommation d'énergie de divers scénarios d'application. La puissance de sortie RF peut être ajustée pour atteindre un équilibre entre la distance de communication, le taux de communication et la consommation d'énergie.

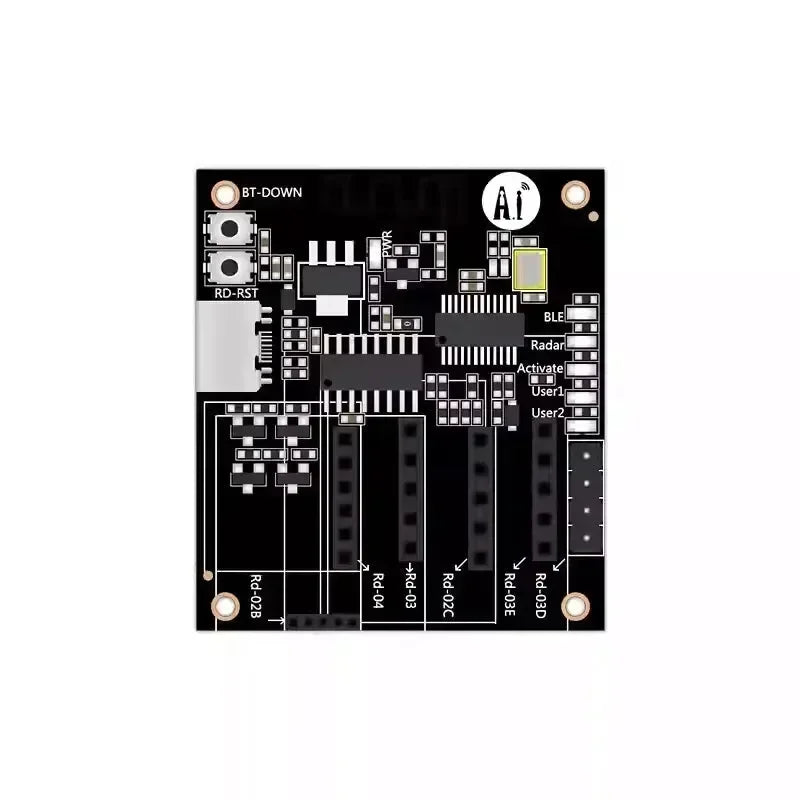

Rd-Kit a cinq LED, deux boutons, six supports de radar et un port Type-C.
Le firmware de l'usine est équipé de ‘Ai Net Assistant’, une application développée par Assurant, grâce à laquelle la détection de données et l'ajustement des paramètres peuvent être effectués pour six types de radars, Rd-02B, Rd-02C, Rd-03, Rd-03D, Rd-03E, et Rd-04.
Le bouton de réinitialisation de la puce Bluetooth et le bouton de réinitialisation de la panne d'alimentation du port série du radar sont conçus.
détails du produit

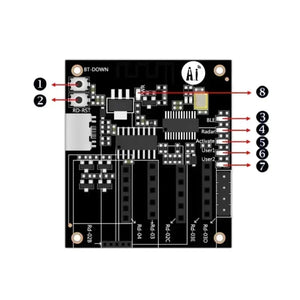

Lumières indicatrices et descriptions des clés
| Numéro de série | Description |
|---|---|
| ① | Bouton BT-DOWN, le bouton de téléchargement de la puce Bluetooth |
| ② | Bouton RD-RST, le bouton de réinitialisation à l'arrêt du radar |
| ③ | Voyant d'indication BLE, indiquant l'état de la connexion Bluetooth (clignotement lent lorsqu'il n'est pas connecté, éteint après la connexion) |
| ④ | LED radar indiquant l'état de connexion du module radar et de la carte de développement (clignotement lent lorsqu'il n'est pas connecté, éteint après connexion) |
| ⑤ | Activer la LED indiquant la lumière bleue (s'allume lorsque le radar détecte une présence humaine, s'éteint lorsqu'aucune personne n'est présente) |
| ⑥ | Lumière bleue utilisateur réservé 1 |
| ⑦ | Utilisateur réservé2 lumière bleue |
| ⑧ | Voyant d'alimentation rouge |
Paramètre du produit
| Paramètre du produit | spécification |
|---|---|
| Modèle de carte de développement | Rd-Kit |
| Taille | 40 * 45 (±0,2) mm |
| Forme d'antenne | Antenne embarquée |
| Plage du Spectre de Fréquence | 2400 ~ 2483,5 MHz |
| Température de fonctionnement | - 20°C ~ 70°C |
| Environnement de stockage | - 40°C ~ 125°C, <90% HR |
| Gamme d'alimentation | 5V, courant d'alimentation ≥500mA |
| Interface d'alimentation | Prise femelle Type-C |
| Interfaces Radar Supportées | Rd-02B, Rd-02C, Rd-03, Rd-03D, Rd-03E, et Rd-04 |
| Voyants lumineux | 6PCS (1 rouge et 5 bleus) |
| Vitesse du port série | Défaut 115200 bps |
| Sécurité | AES-128 |
| Éclair | 256KB |
